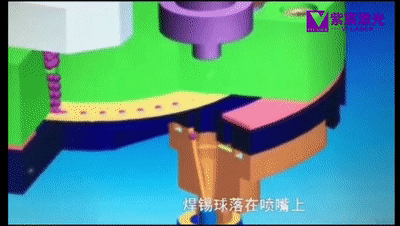

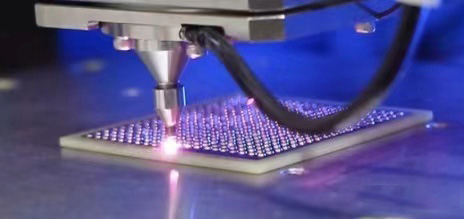

目前，激光已被廣泛應用到工業生產中，尤其是用于金屬的焊接、切割、打孔、標記以及表面處理等方面。激光焊接技術正逐步取代傳統的焊接技術，這主要得益于在生產中激光焊接具有焊接速度快、易于被光學系統引導、精度高、變形小、對工件產生較低熱應力等特點。激光噴球焊接是激光焊接中一種全新的錫焊貼裝工藝。這種工藝的主要優點是能實現極小尺寸的互連，熔滴大小可小至幾十微米。能將容器中的錫球通過特制的單錫珠分球系統轉移至噴嘴，通過激光的高脈沖能量，瞬間熔化置于噴嘴上的錫球，再利用惰性氣體壓力將熔化后的錫料，噴射到焊點表面，形成互聯焊點。

但是，目前市場上傳統的焊錫噴嘴功能性都比較單一，使用起來也非常不便，傳統的焊錫噴嘴普遍存在清洗頻率高，使用壽命短的缺點。紫宸激光作為國內較早從事激光焊錫應用領域的設備廠家，為解決傳統焊接噴嘴的問題，經過多年的研發提供一種激光錫球焊接噴嘴的應用方案。

激光焊錫機的噴嘴朝向待加工產品的一端噴口，噴口處的尺寸略小于錫球的尺寸，使得噴嘴的噴口處能夠卡住錫球，在噴嘴對準待加工產品需要焊接的位置后，通過激光使錫球液化，并落至待加工產品上，實現焊接。在相關技術中，使錫球液化的過程中，部分液化錫容易濺射或者殘留至噴嘴的內壁上，造成錫球的損耗。另外，待冷卻后，液化錫將重新凝固，并長久殘留在噴嘴的內壁上，將導致下一個錫球的定位將存在一定偏差。從而增加了焊球噴嘴的清洗頻率，從某種定義上講，越精細的錫球噴嘴，清洗的頻率也會越高。

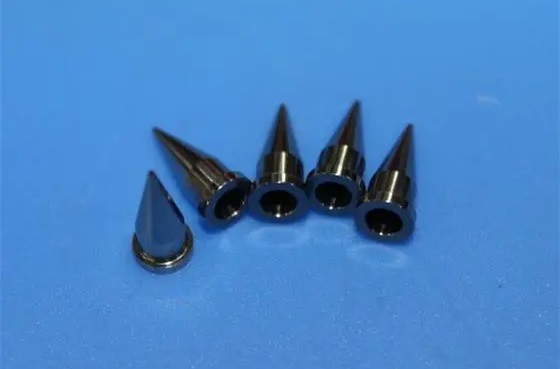

激光錫球噴嘴包括：本體，所述本體的內部中空，形成進球通道，本體對應進球通道的一端形成噴口，進球通道用于傳輸錫球至噴口，噴口用于卡住錫球；本體形成有斜面，斜面由本體的外壁延伸至所述本體對應噴口處的部分內壁，以使內壁形成缺口，當噴口卡住錫球時，缺口使所述錫球部分裸露，用于減少所述本體的內壁與錫球之間的接觸面積。

根據本技術實施例的高精度激光錫球噴嘴，至少具有如下有益效果：斜面由本體的外壁延伸至噴口處的內壁，使噴口處的內壁形成缺口，當噴口卡住錫球時，錫球通過缺口部分裸露，減少錫球與本體的內壁之間的接觸面積，從而，當錫球被液化時，能夠減少液化錫濺射或者殘留在內壁上的錫量，減少錫球的損耗。

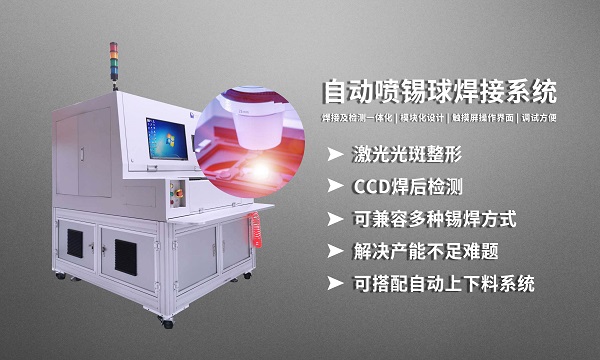

錫球激光焊接機的優勢

1.激光加熱、熔滴過程快速，可在0.2s內完成 ；

2.在焊嘴內完成錫球熔化，無飛濺 ；

3.不需助焊劑、無污染，最大限度保證電子器件壽命 ；

4.激光噴射錫球直徑可實現0.06-2mm之間各種大球、小球的焊接，符合集成化、精密化發展趨勢 ；

5.可通過錫球大小的選擇完成不同焊點的焊接 ；

6.焊接質量穩定，良品率高 ；配合CCD定位系統適合流水線大批量生產需求。
