華光光電推出100W、400W、2000W側泵激光器

激光制造網 來源：華光光電2023-06-14 我要評論(0 )

半導體激光泵浦固體激光器（DPSSL）具有高功率、高光束質量、高轉換效率、結構緊湊等優點，近年來已逐漸取代傳統的閃光燈泵浦固體激光器，廣泛應用于材料表面加工、切割...

半導體激光泵浦固體激光器（DPSSL）具有高功率、高光束質量、高轉換效率、結構緊湊等優點，近年來已逐漸取代傳統的閃光燈泵浦固體激光器，廣泛應用于材料表面加工、切割以及科研等領域，半導體激光器作為DPSSL核心泵浦源，決定了DPSSL的性能，基于自產的核心巴條，華光光電推出DPSSL系列產品。


產品結構：

華光光電此次推出基于半導體激光側面泵浦的DPSSL產品，主要有HDA－N110、HDA－N140、HDA－N1B0三個型號。以Nd：YAG作為光增益介質，采用獨特的結構設計、材料選擇以及冷卻設計，將泵浦光通過徑向耦合進增益介質中，獨特的材料結構將發散的泵浦光引導至增益介質表面，保證了增益均勻性，對增益介質端面進行特殊處理以降低熱透鏡效應，實現高轉換效率、高可靠性、熒光分布均勻的DPSSL。

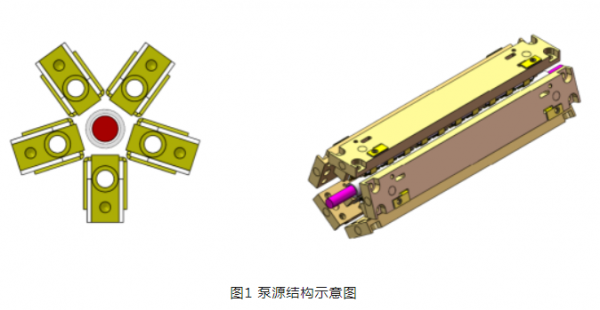

圖1 泵源結構示意圖
為保證DPSSL的轉換效率，半導體激光泵源的波長必須與激光介質的吸收相匹配，增益介質的吸收范圍如下，常見泵浦激光具有0．27nm／℃波長漂移系數，華光光電推出的DPSSL憑借波長可選的優勢以及優越的散熱設計，保證波長在常用的22—28℃內均可處于增益介質的吸收峰內，從而保障產品輸出的穩定性。
圖片
圖2泵源散熱效果圖
產品實測數據：
華光光電推出的DPSSL實測數據如下，產品HDA－N110100W、HDA－N140 400W、HDA－N1B0 2000W等系列產品，短平腔調試數據如下，具有35％－－40％的轉換效率：
圖片
圖3 華光光電100W側泵產品測試功率曲線↑↑↑
圖片
圖4 華光光電400W側泵產品測試功率曲線↑↑↑
圖片
圖5 華光光電2000W側泵產品測試功率曲線

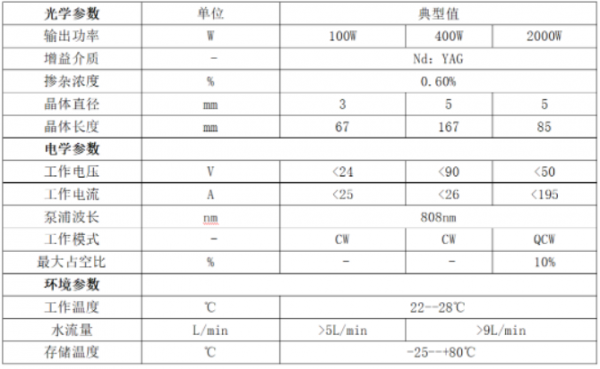

華光光電推出的HDA－N110100W、HDA－N140 400W、HDA－N1B0 2000W側泵產品具體參數如下：
華光光電推出HDA－N110 100W、HDA－N140 400W、HDA－N1B0 2000W側泵結構及光斑測試如下，來自五個方向徑向耦合的泵浦光，通過內部結構被引導至增益介質表面，保證了增益均勻性和熒光分布均勻性。

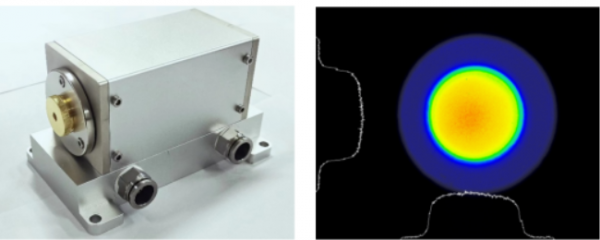

圖6 側泵模塊及其光斑效果
華光光電開發的側泵激光器性能優良：
1. 可靠性高：芯片采用無鋁應變量子阱生長技術結合無銦化封裝工藝，半導體泵源超過20000h考評；
2. 轉換效率高：芯片材料自主可控，可根據增益介質特性選擇搭配特定功率／波長的泵浦源，搭配獨特的耦合結構實現較高的轉換效率；
3. 熒光分布均勻性好：華光光電獨特的泵源結構搭配內部反光設計，實現多方向泵浦光的徑向耦合，獲得結構緊湊、熒光分布均勻度高的激光器。
