直線導軌重型HG系列
2-1 HG系列線性滑軌
HG系列線性滑軌,為四列式單圓弧牙型接觸線性滑軌,同時整合最佳化結構設計之超重負荷精密線性滑軌,相較於其他之線性滑軌提升了負荷與剛性能力;具備四方向等負載的特色、及自動調心的功能,能夠有效吸收安裝面的裝配誤差,得到精度極高的訴求。高負荷、高速度、高剛性以及高精度化的概念已成為未來全世界工業產品發展的趨勢,煙臺同升科技悠閑發展公司四列式超重負荷線性滑軌,即為基於此理念開發之產品。

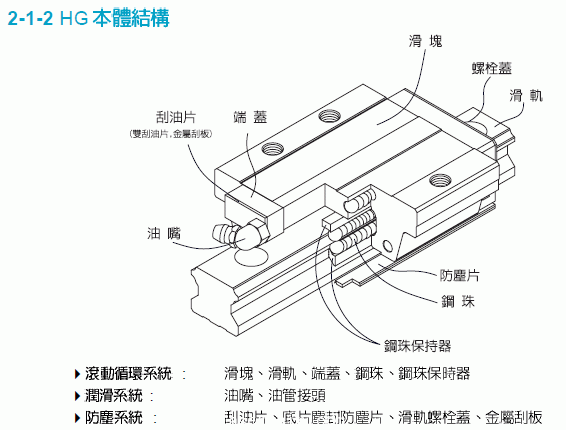

2-1-2 HG系列線性滑軌特點
(1)自動調心能力
來自圓弧溝槽的DF(45°-45°)組合,在安裝的時候,皆由鋼珠的彈性變形及接觸點的轉移,即使安裝面多少有些偏差,也能被線軌滑塊內部吸收,產生自動調心能力之效果而得到高精度穩定的平滑運動。

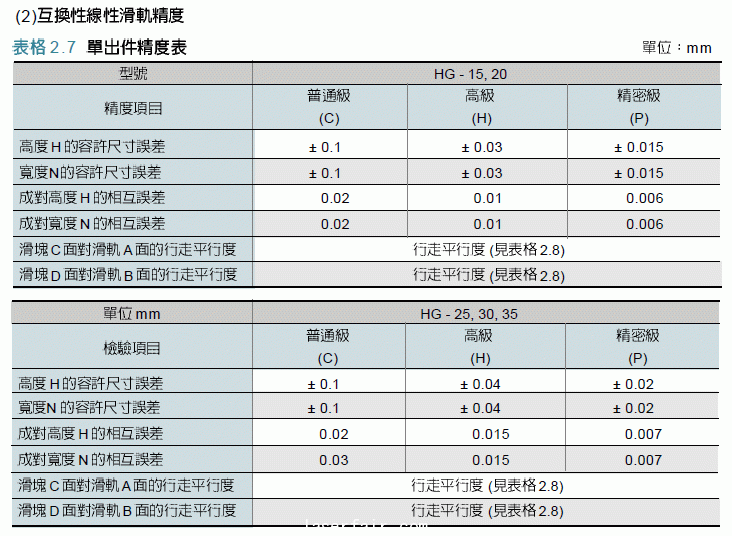

(2)具有互換性
由於對生產制造精度嚴格管控,線性滑軌尺寸能維持在一定的水準內,且滑塊有保持器的設計以防止鋼珠脫落,因此部分系列精度具可互換性,客戶可依需要訂購滑軌或滑塊,亦可分開儲存滑軌及滑塊,以減少儲存空間。

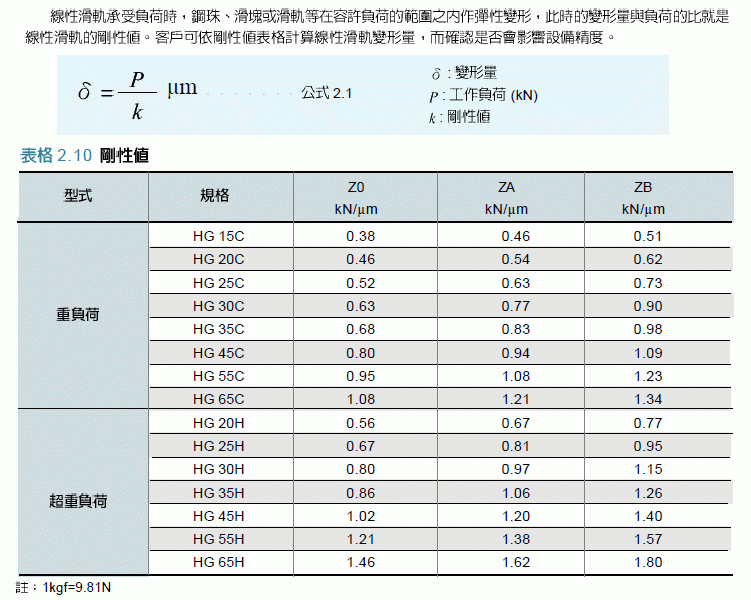

(3)所有方向皆具高剛性

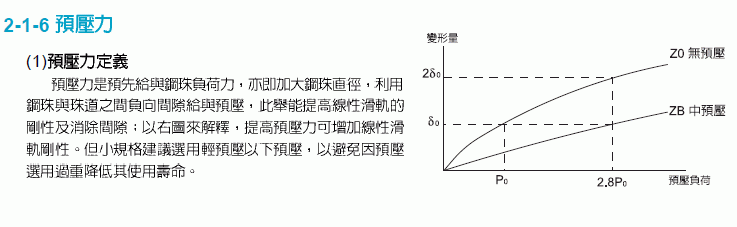

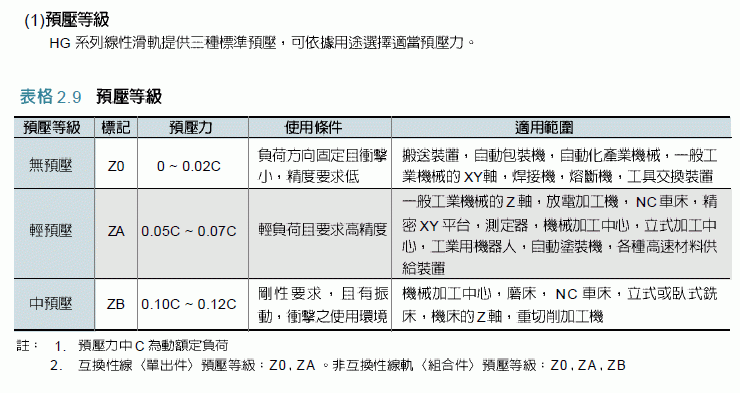

運用四列式圓弧溝槽,配合四列鋼珠等45度之接觸角度,讓鋼珠連到理想的兩點接觸構造,能承受來自上下和左右方向的負荷;在必要時更可以施加預計以提高剛性。

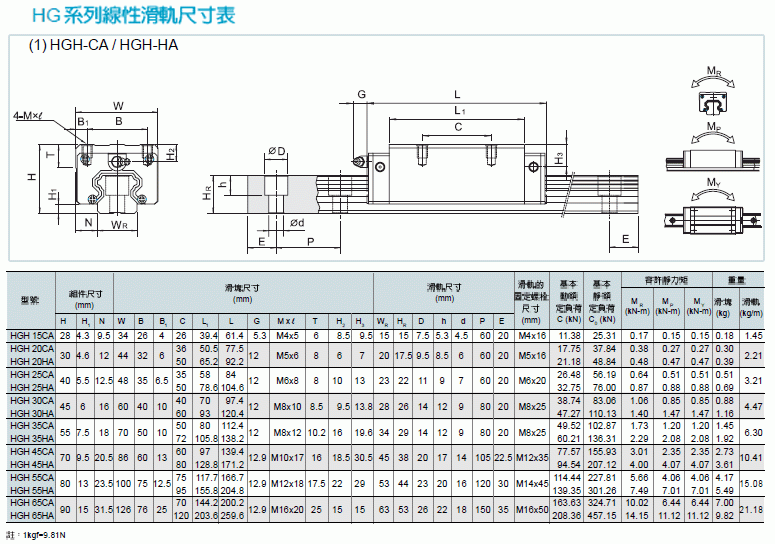

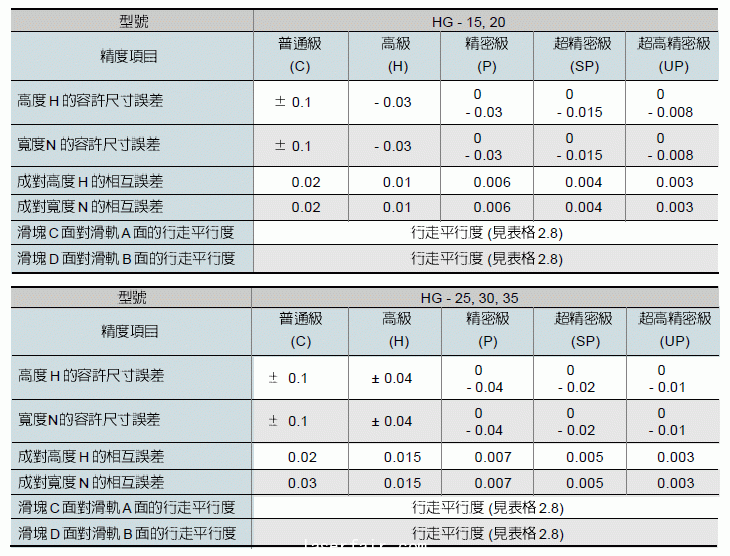

2-1-3 產品規格說明

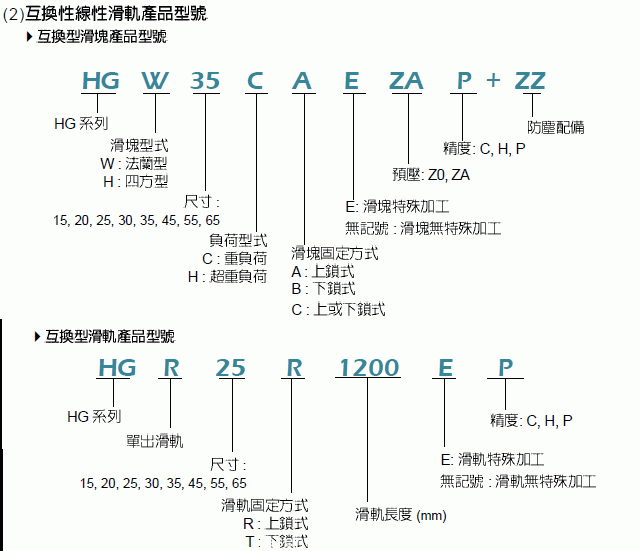

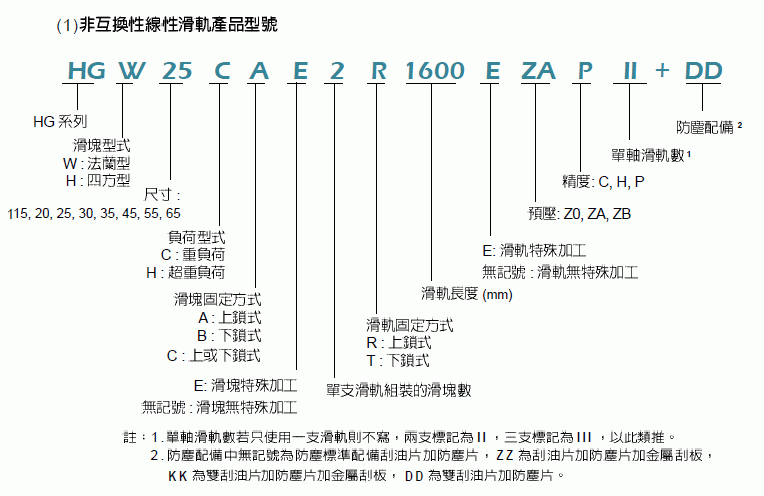

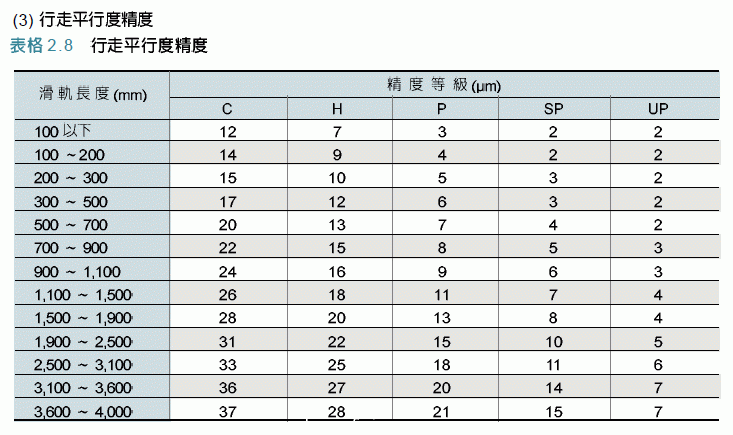

HG系列分為非互換性及互換性型兩種線性滑軌,兩者規格尺寸相同,主要差異點在於互換性型之滑塊、滑軌可單出互換使用,較便利,但其組合精度無法達到非互換性型之超高精度,不過由於煙臺同升科技發展有限公司在制造上有良好的尺寸控制及價格的品質要求,互換性型之組合精度目前已達到一定的水準,對不需配對安裝線性滑軌的客戶而言,是一項很好的選擇。而在此過程中,不同的線性滑軌產品規格型號,用來標明不同的線性滑軌的型式、尺寸、精度等級以及預算等,這樣對訂貨時雙方對產品的確認有很大的幫助。
2-1-4 HG系列型式

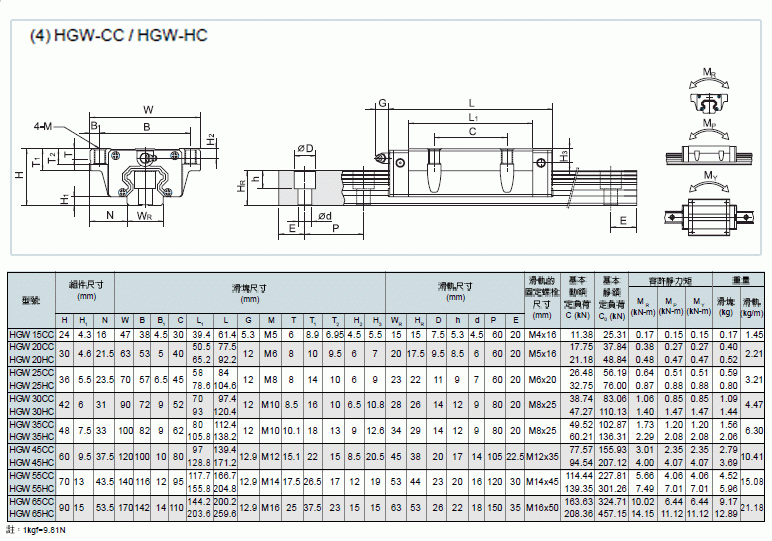

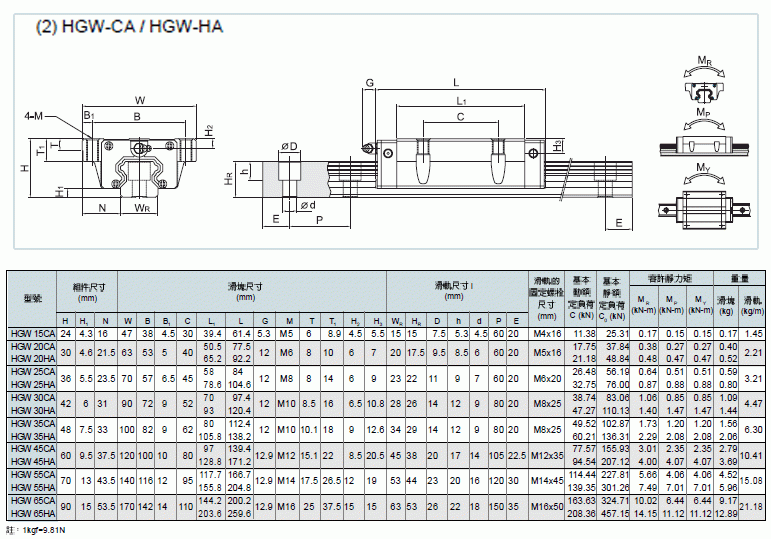

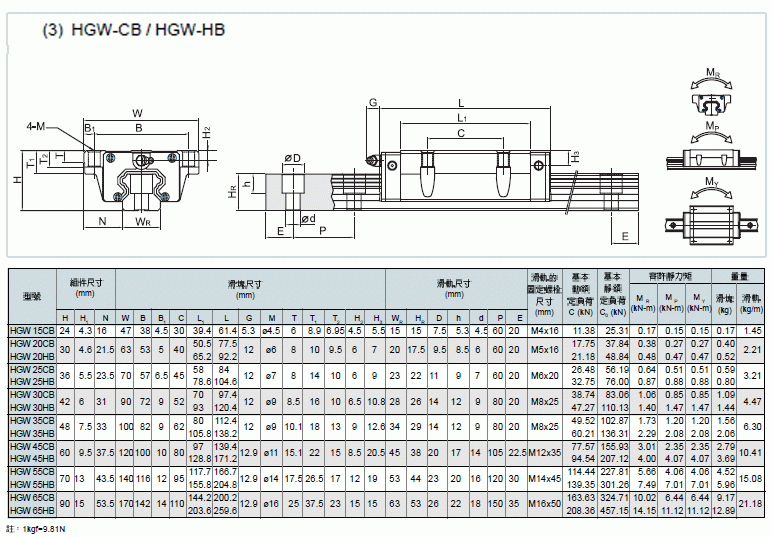

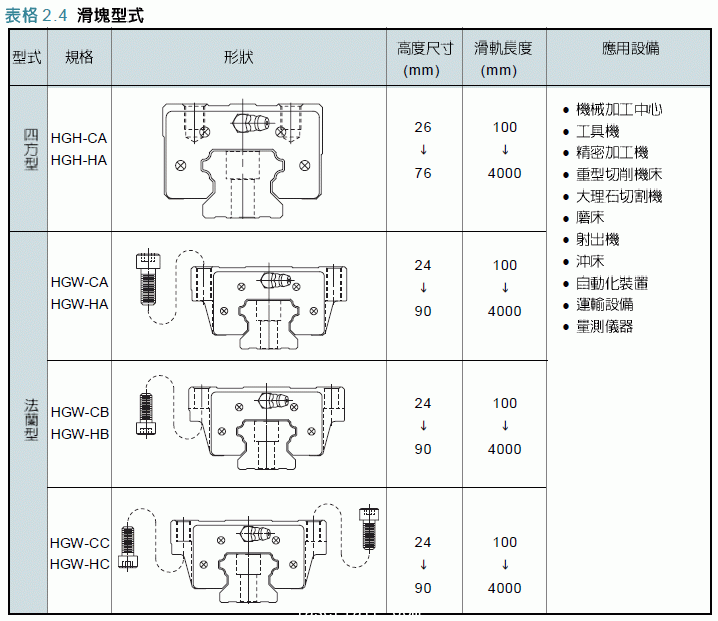

(1)滑塊型式
煙臺同升科技發展有限公司提供法蘭型及四方型兩種線性滑軌,法蘭型線性滑軌組合高度低,承靠面積大,這用於承受力距負載的場合。

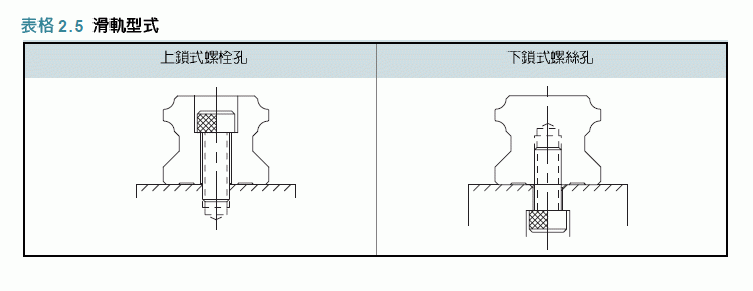

(2)滑軌型式

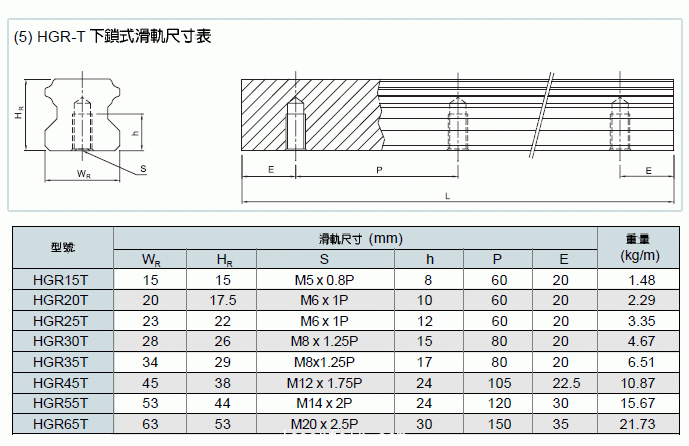

除了一般上鎖式螺栓孔滑軌外,煙臺同升科技發展有限公司亦提供下鎖式螺絲孔滑軌,方便客戶安裝使用。

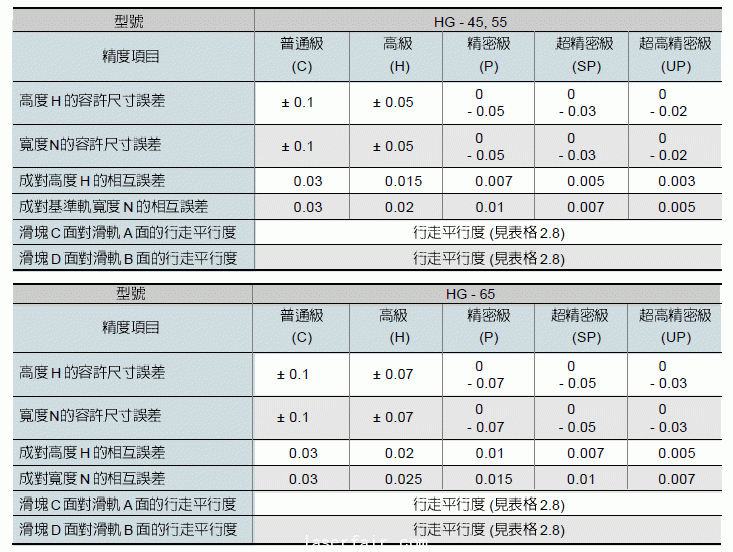

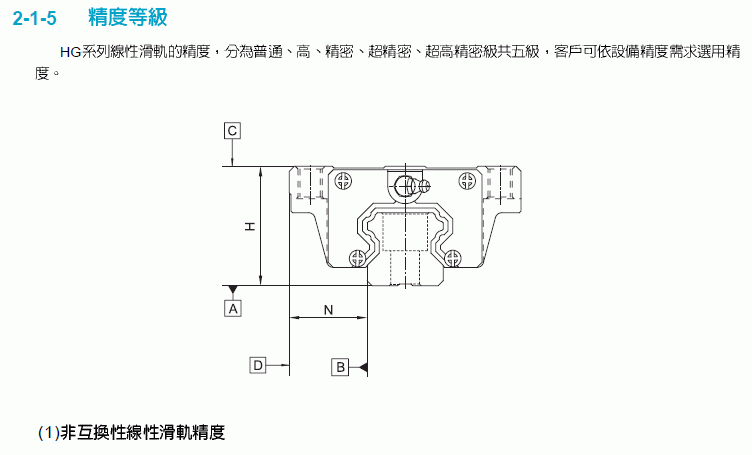

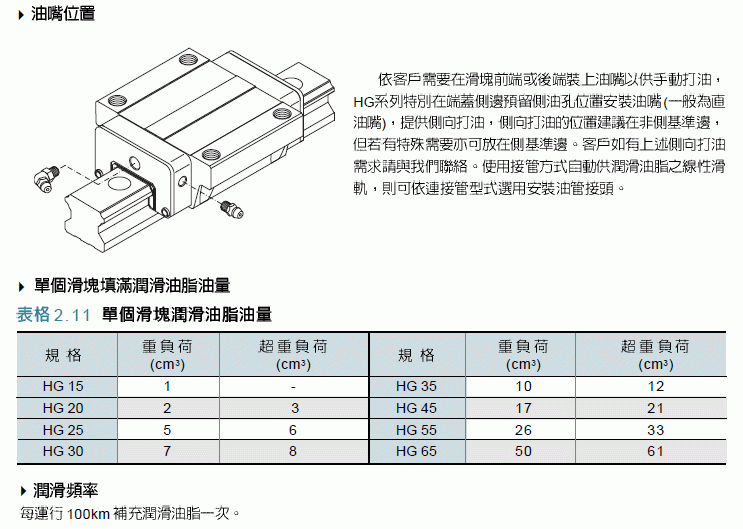

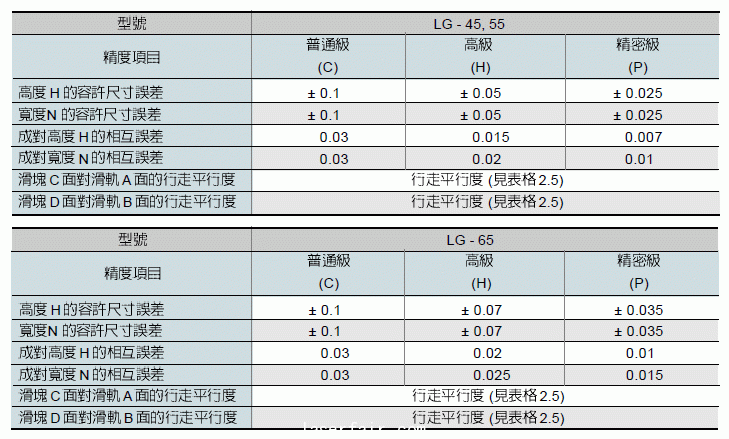

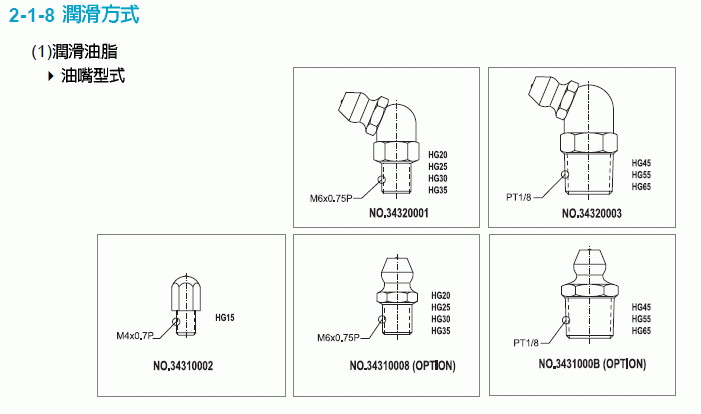

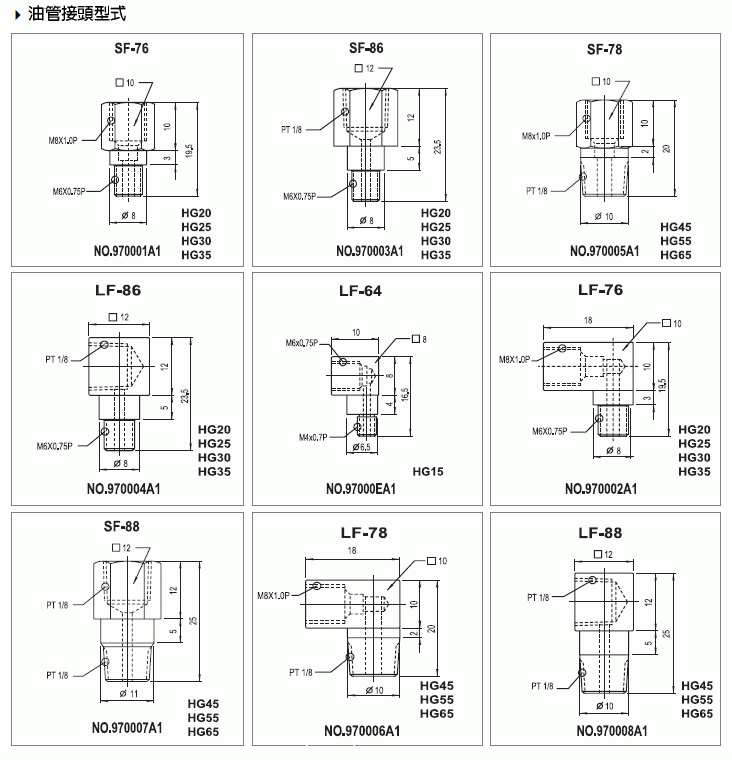

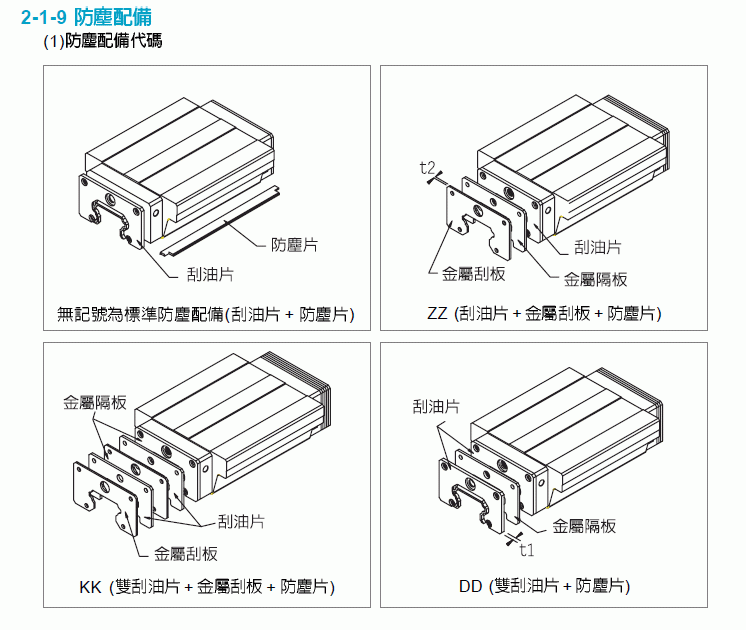

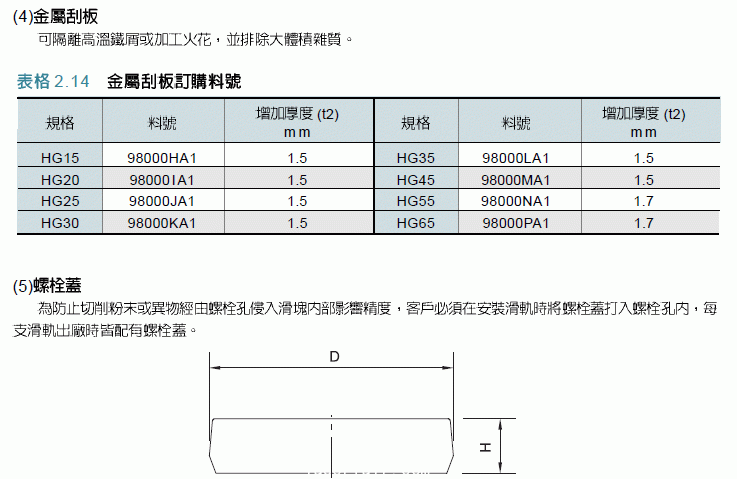

(2)潤滑油
建議使用油粘滯力約為30~150cst之潤滑油潤滑線性滑軌,客戶可先跟我們說明需要使用油潤滑,出貨之線性滑軌將不會對入潤滑油脂。

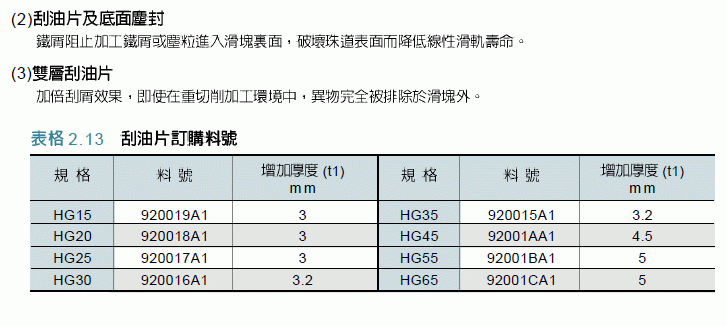

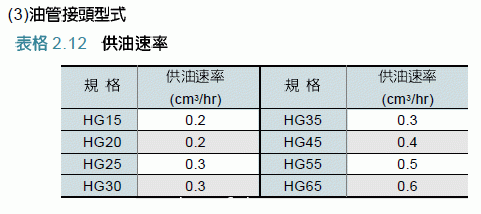

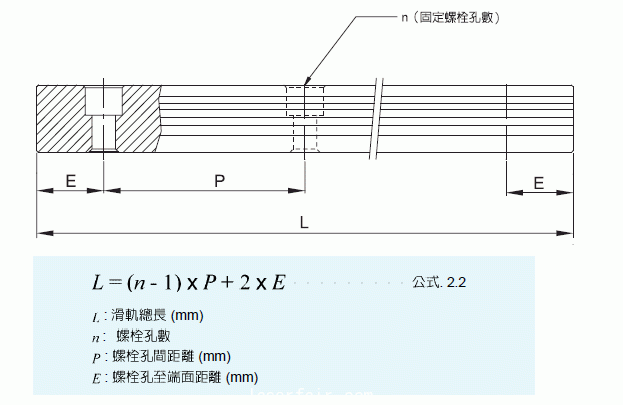

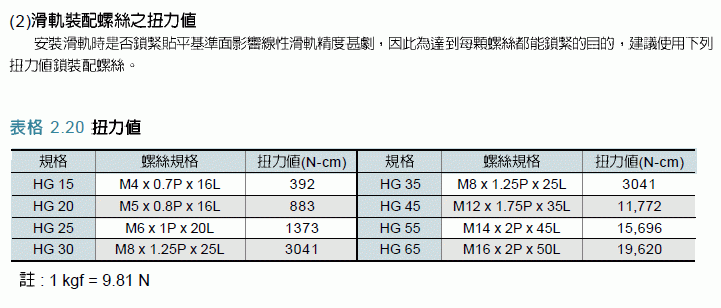

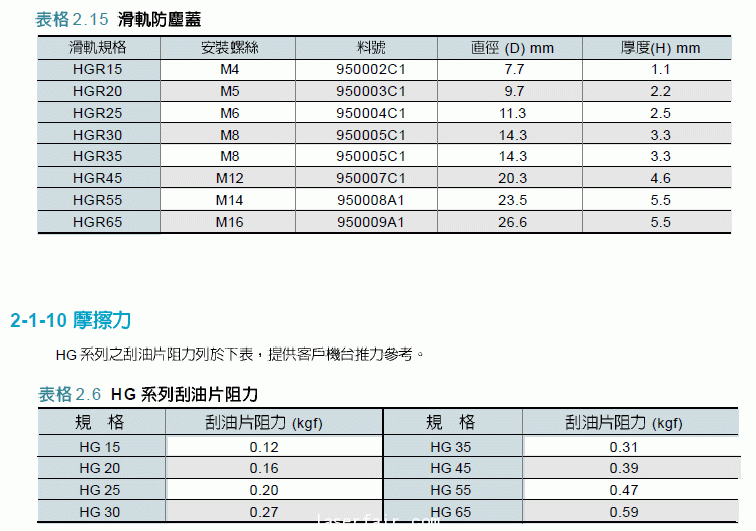

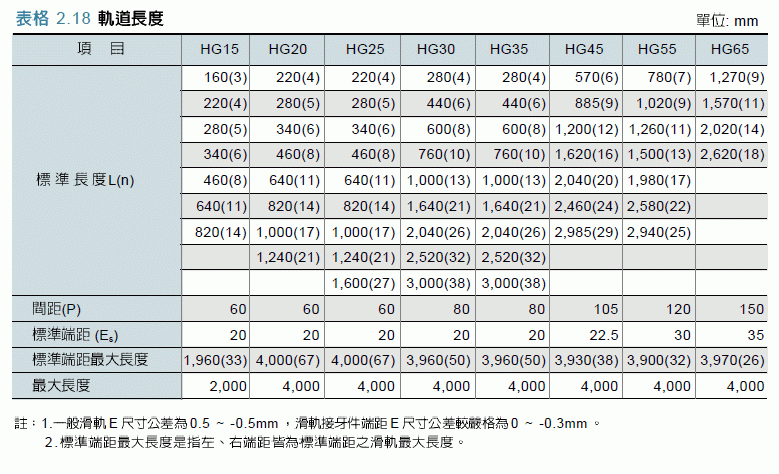

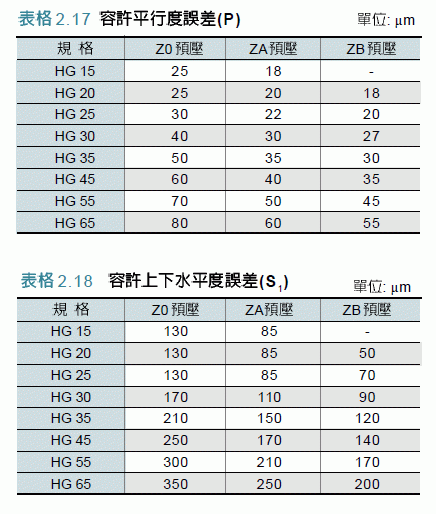

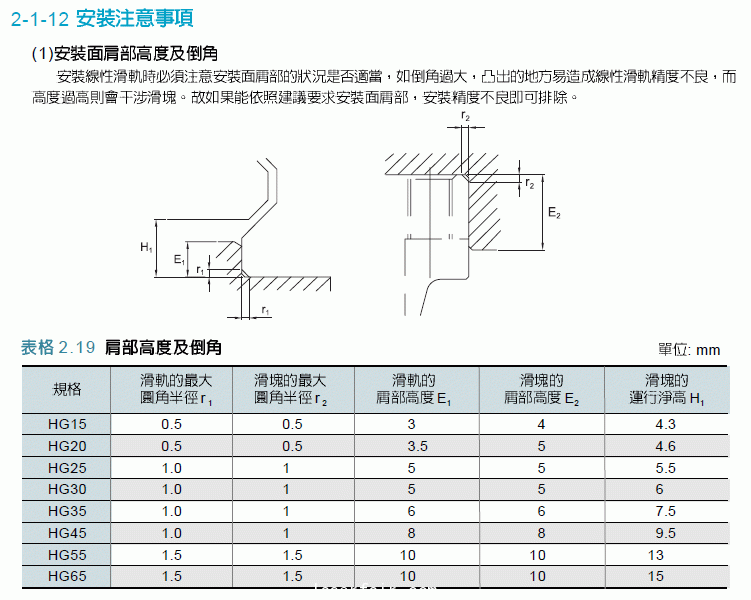

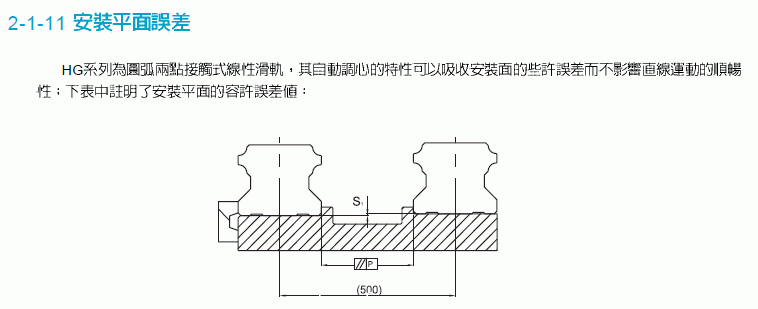

2-1-13 單支滑軌標準長度及最大長度
煙臺同升科技發展有限公司備有滑軌標準長度庫存供應客戶需求。假如客戶訂購非標準長度滑軌時,端面距離E的尺寸最好不要大於1/2P,防止因E的尺寸過大導致滑軌裝配后端部的不穩定,而降低線性滑軌的精度,亦不可取用過小的E值(小於E)以避免螺栓孔破孔.#p#分頁標題#e#
