4 插補算法的設計(Design of the interpolationalgorithm)

  用并聯機器人進行激光加工主要是控制激光焦點的運動,并保持激光處于工件當前加工點的法線方向.并聯機器人是由復雜的空間機構組成的,激光光軸位姿參數與控制系統驅動坐標位置之間需要經過坐標變換,從而獲得控制所需的幾何描述.因此,并聯機器人的插補方式與傳統數控也有所不同.

  本系統插補計算將機構末端的運動軌跡離散為一系列首尾相接的小線段:給定一個插補周期(作為系統參數,用戶可設定),按照指令中給出的軌跡進給速度,單獨計算各軸方向上的位移增量,將連續的軌跡離散為若干離散點序列,然后應用S型加減速算法,對插補步長進行修正.利用反解模塊將插補生成的離散點映射到關節空間,系統根據反解模塊計算結果驅動伺服電機運動.

  5 激光工藝模塊設計及實現(Design and realizationof the laser processing module)

  并聯激光加工數控系統還要包括激光工藝模塊,該模塊用于設置和調整激光加工工藝參數,包括激光功率控制、離焦量控制、偏距控制、激光器狀態等參數,如圖5 所示.



圖5 激光加工參數界面

  激光功率設定參數是通過軸控制板發送給激光器的,激光器將此參數作為輸出功率曲線的幅值.離焦量是指焦平面與被焊工件上表面的距離,這里將離焦量作為激光焦點和第5軸旋轉中心距離的修正參數,傳遞給正反解模塊.光束中心偏離加工軌跡的距離叫偏距,偏距設置用于XY 、YZ、ZX平面加工.這里規定光束中心在加工軌跡右側偏距為正值,左側為負值.

  6 實驗與結論(Experiment and conclusion)

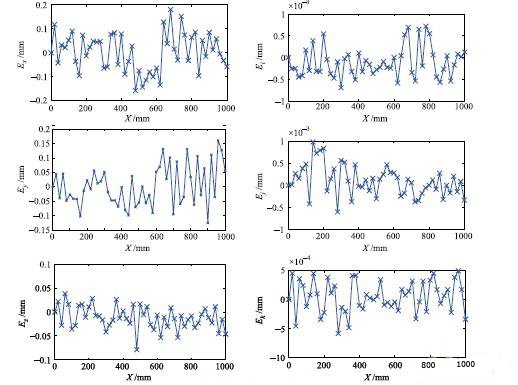

  使用便攜式三坐標測量機對并聯機器人末端精度進行檢測.并聯機器人末端由(0;400;0;0;0) 沿直線運動到(1000;400;0;0;0),測出誤差如圖6 所示(圖中橫坐標為X 軸位置坐標,縱坐標依次為X、Y 、Z軸位置誤差和單位激光光軸矢量在X軸的投影I、在Y 軸的投影J、在Z 軸的投影K 的差).



圖6 并聯機器人位姿誤差曲線

  并聯機器人具有機械結構簡單、控制系統復雜的特點,需要根據不同的結構形式設計不同的控制系統.本系統的開放式設計可提高開發效率,降低開發成本,使并聯數控系統的開發、維護和推廣變得更加容易.實驗證明本文開發的基于RTLinux 的五自由度并聯激光焊接數控系統性能達到了激光焊接的實際應用要求.
