光學(xué)鏡片經(jīng)過精密拋光后通常透過率不高，必須經(jīng)過鍍膜才能使用。鍍膜是一個將膜料通過蒸鍍的方式一層一層疊加在鏡片表面的過程。每層光學(xué)薄膜的厚度需要嚴(yán)格控制。通常監(jiān)控膜厚的方式有光控和晶控兩種方式。膜厚通常以納米nm為單位。

可見光波段范圍400-700nm，這是人眼可以分別的顏色。如綠色為532nm, 紅光為633nm, 兩者相差100nm。在此范圍內(nèi)運用的鏡片，對鍍膜中心峰值要求很高，通?？刂频钠屏吭?span style="font-size: 11px; font-family: Arial, Helvetica, sans-serif">5nm以內(nèi)。波長越短，對中心峰值的位置精度要求越高，比如紫外355nm和266nm， 偏移量小于5nm。這對鍍膜設(shè)備和工藝是非?？量痰目简灐?/p>

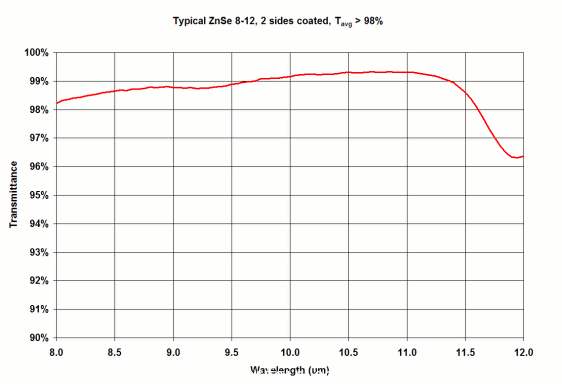

相對地，紅外光學(xué)膜層由于都是長波um級，如CO2激光為10.6um ( 10600nm)，紅外熱像膜層 3-5um，8-14um。 其膜層也很厚，通常都是um級別，因此中心峰值的位置精度就不會很高。同樣峰值漂移0.1um (100nm)，在可見光領(lǐng)域相當(dāng)于紅色變成綠色，膜層肯定不合格，然而同樣情況發(fā)生在紅外光領(lǐng)域，就相當(dāng)于10.6um 到10.5um, 透過率的最大值沒有變化（通常都是平坦曲線），只是外觀顏色發(fā)生改變。

所以，在紅外膜系，由于膜層很厚，累計的厚度差別可能變大，造成顏色區(qū)別，然而運用在紅外光，卻沒有影響使用。通常這種顏色差別出現(xiàn)在不同批次的鍍膜上，在同一批鍍膜中顏色幾乎一致！ 客戶如果需要對不同批次的紅外膜層的顏色有一致性的要求，對于生產(chǎn)廠家來說，將是一個挑戰(zhàn)。這需要額外的控制精度，無形中增加產(chǎn)品的成本，導(dǎo)致售價提高，這種外表的顏色追求，對實質(zhì)的性能沒有任何幫助。
