3 實驗裝置和系統控制

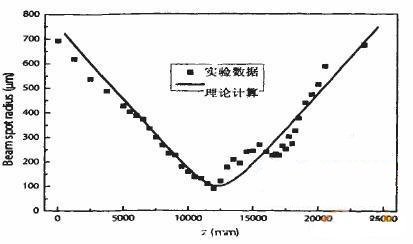

　　刀片法是一種簡單而靈敏的測量激光光束束腰半徑的實驗方法。它可以測量高斯光束經透鏡聚焦在像方的束腰半徑。整個實驗裝置如圖I所示，其中包括：被測的飛秒激光(Spitfire，Spectra Physics)，聚焦透鏡(焦距為20cm)及能量衰減器，激光功率計(物科光電)，單刃剃須刀刀片，電動平移臺(卓立漢光，步長為2.5和數據采集卡(PCI2300，Art)等。激光的波長為800nm，平均功率約為100毫瓦，重復頻率為1000Hz。這里要進行測量的激光是飛秒激光，它是一種以脈沖形式運轉的激光，持續時間極短，脈寬為130飛秒，峰值功率極高。飛秒激光脈沖較為穩定，所以在實驗中不需要另一功率計來監測飛秒激光的波動。飛秒激光經過會聚透鏡聚焦，形成直徑為幾十微米量級的光斑，光信號由激光功率計來采集，通過激光功率計的信號輸出口輸出電壓信號，并經由數據采集卡(PCI2300，Art)將模擬信號轉換成數字信號，進行讀數并對信號進行強度歸一化。實驗中選用兩個步長精度為2.5微米的電動平移臺疊放在一起組成兩維移動平臺，一個在x軸方向移動，用來切割Gauss光束，另一個在z軸方向移動，測量不同位置處的束腰半徑。使用LabVIEW程序通過計算機的串口控制電動平移臺在x，z方向上的移動，在移動平臺上固定刀片，刀片與入射激光光束z軸方向垂直。刀片由完全遮擋光束向遠離光軸方向移動，從而使入射到功率計探頭的激光的光功率從零增加到最大值。電動平移臺沿x軸方向每次走20步，進行數據采集并多次累計取其平均值。測量不同位置處的束腰半徑通過移動沿z軸的另一電動平移臺來實現。

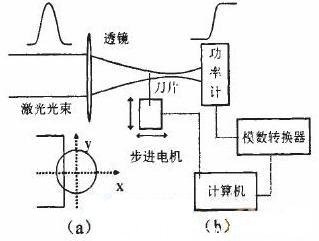

圖1 (a)刀片與光斑的相對位置的截面圖用于測量

激光束腰半徑的實驗裝置圖nextpage4 實驗數據的采集和自動處理

　　LabVIEW是一個具有革命性的圖形化編程開發平臺，它內置信號采集、測量分析與數據顯示功能，摒棄了傳統開發工具的復雜性，提供強大功能的同時還保證了系統靈活性。PCI數據采集卡帶有可以供LabVIEW調用的子程序，而電動平移臺可以通過計算機串口輸送指令，使用數據采集卡的1通道作為信號輸入端，考慮到功率計的響應和激光器的重復頻率．每隔10微秒采集一次信號，這樣不會漏掉信號。電動平移臺每走一次，光功率計記錄一個數值，同時將數值與所走的步數作為數據輸出并進行存儲。

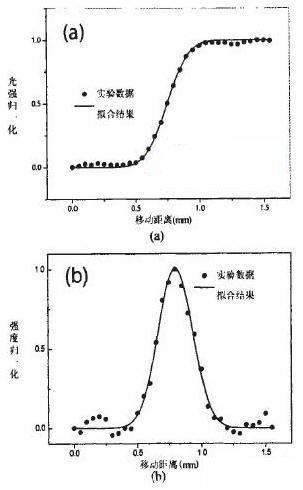

圖2 (a)刀片切割激光光束的透射功率隨x軸位置變化的曲線(點為實驗數據曲線，實線為數據擬合曲線)(b)對圖2(a)中數據進行求導并擬合的曲線(點為實驗數據曲線．實線為數據擬合曲線)

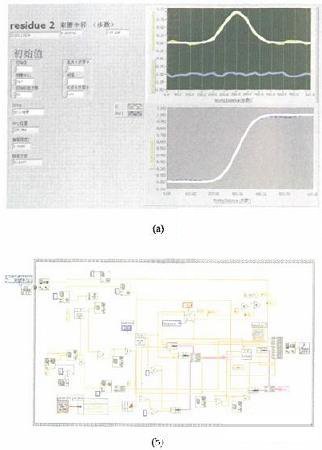

　圖3是對數據進行自動處理的程序，圖3(a)圖是前面板，可以看到將光功率求導得到的高斯型分布的數據進行求導得到的擬合結果中給出了．關于激光光束束腰半徑的信息。圖中初始值是進行Guassian擬合前輸入的估計數值，下面是擬合得到的結果。圖中的橫軸為電動平移臺移動的步數，縱軸分別為歸一化的光功率和及其一階導數。圖3(b)圖中顯示的是數據處理的結構框圖，顯示的是數據的流程圖。將刀片所處位置及其光功率數據作為兩列數值輸出，首先對光功率數值進行歸一化，然后調用LabVIEW軟件當中的求微分模塊進行微分，為了更為精確地求出激光的束腰半徑，對微分結果進行線性插值。使用Gaussian型擬合模塊對結果進行擬合，擬合得到的結果進行積分并與實驗測量到的數據進行比較并分析誤差，殘差保持在0.01以內。
