3　實驗結(jié)果和討論

　　由圖2所測的光譜特性可以看到，在較低的工作電流下，激光器是單模工作的，但在工作電流加倍后，光譜變成雙模了，在主模長波一側(cè)出現(xiàn)了強(qiáng)邊模。我們知道，對于DFB激光器一個端面鍍高反射膜，另一端面鍍得到低剩余反射率的增透膜，是一種優(yōu)選的結(jié)構(gòu)。這種結(jié)構(gòu)能使激光器獲得較高的模式選擇性及較高的單模成品率，具有良好的外微分量子效率，并對反射是相當(dāng)不敏感的。對于電流增加后出現(xiàn)的現(xiàn)象，一種可能是端面相位不匹配所致。激光器的光柵周期是相當(dāng)小的，蕊片之間有較大相移是可能的。另一種可能是鍍過增透膜后的剩余反射率還不夠低，以致還不足以破壞增益選擇性的對稱性。

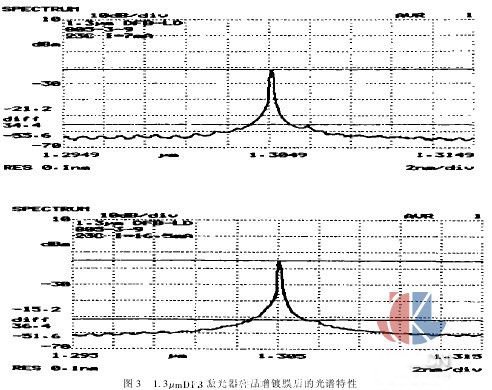

       對該樣品加鍍約14nm厚的膜層后，測試的結(jié)果如圖3所示。圖3(a)表明，該激光器在低電流下是單模工作的，邊模抑制比大于30db。圖3(b)表明，電流加倍后仍保持單模工作，邊模抑制比略有增加。這表明了鍍膜起到了明顯改善單模工作的作用。

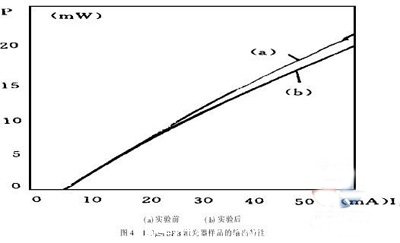

　　圖4是實驗樣品實驗前和實驗后的光輸出特性。特性表明，該激光器的閾值電流是相當(dāng)?shù)偷?，能輸出相?dāng)大的光功率，實驗后的量子效率變低了。光輸出端面的量子效率與該端面的反射率及其相移有關(guān)。單層膜的反射率在其光學(xué)厚度超過λ/4后呈增加趨勢。實驗增加了鍍層的厚度，此時光輸出端面反射率的振幅是增加了，相移也改變了。相移的改變會影響到量子效率，反射率幅值的增加會導(dǎo)致量子效率降低，但對單模工作是不利的。實驗結(jié)果表明，樣品的單模特性得到了明顯改善，可見鍍膜引起的相移在其中是起了主導(dǎo)作用的。

　　4　結(jié)　論

　　綜合上述，可以得到如下結(jié)論：

　　(1)對于處于雙模工作的DFB激光器，通過增加已鍍單層增透膜的厚度的方法，成功地改成單模工作；

　　(2)對改善單模工作起著主導(dǎo)作用的是端面反射率的相移。另外，鍍光學(xué)薄膜技術(shù)可望成為改善單模工作的有力輔助手段。
