蘋果A7芯片電路新增SRAM模塊性能強大

激光制造商情 來源:新浪手機2013-09-28 我要評論(0 )

加拿大公司Chipworks本周早些時候公布了iPhone 5s中A7芯片、M7“運動協處理器”及其他一些元件的照片。該公司周五又公布了A7芯片的晶體管布局照片,分析了這款芯片上...

       加拿大公司Chipworks本周早些時候公布了iPhone 5s中A7芯片、M7“運動協處理器”及其他一些元件的照片。該公司周五又公布了A7芯片的晶體管布局照片,分析了這款芯片上的不同元件。

  Chipworks強調,該公司尚未對芯片電路進行完整分析,因此對這些元件的確認仍只是暫時性的。該公司表示:“關于發布的照片,我們需要提示,這只是最好的猜測。我們沒有完成真實電路分析,以進行確認。雙核CPU和緩存占晶片面積的17%,四核GPU(圖形處理單元)和共享邏輯電路占約22%。CPU本身的封裝方式與A6不同,更類似傳統自動化布局。不過林利·格文奈普(Linley Gwnenap)認為這是由蘋果公司設計的,而不是最初的ARM A53/67設計。”

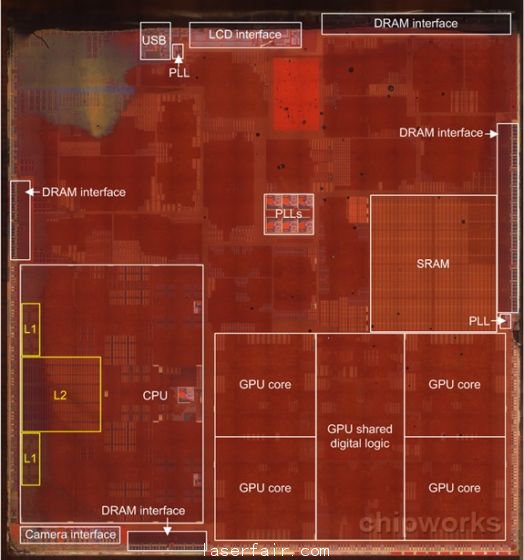

  分析顯示,在公布的照片中,CPU部分位于芯片左下角,而四核GPU位于右下角。AnandTech此前的分析顯示,這一圖形模塊采用了Imagination Technologies的PowerVR G6430。

  此外在GPU上方,這款芯片右側存在一塊很大的靜態RAM(SRAM)模塊。Chipworks認為,根據這一尺寸,其存儲容量約為3MB。這是一個非常安全的存儲空間,可能被用于存儲Touch ID指紋傳感器的數據。在此前的A6芯片上并沒有這樣的SRAM模塊。

  相對于蘋果公司此前的芯片設計,A7芯片更標準。其尺寸僅略大于A6芯片,但性能要強大很多。
