光學平臺

最穩定的光學調整架

Johnny Lee 來源:Newport理波2016-04-30 我要評論(0 )

您是否經歷過,幾個小時的實驗結束時,光束已偏離初始的位置?您是否體會過,一早來到實驗室或廠房,光路已不是昨天的樣子?使用

 您是否經歷過,幾個小時的實驗結束時,光束已偏離初始的位置?

您是否體會過,一早來到實驗室或廠房,光路已不是昨天的樣子?

使用高穩定性的光學調整架,以上狀況將大幅改善。



作為Newport高端鏡架中的一員,Suprema系列具有以下顯著優勢:

整體不銹鋼材質,具有極好的硬度和穩定性

高靈敏度調節螺絲(最高254 TPI



低熱漂移

Suprema系列調整架的不銹鋼合金材料擁有超低的熱膨脹系數,當溫度變化時產生的形變很小,有助于系統維持長期穩定。

無標題

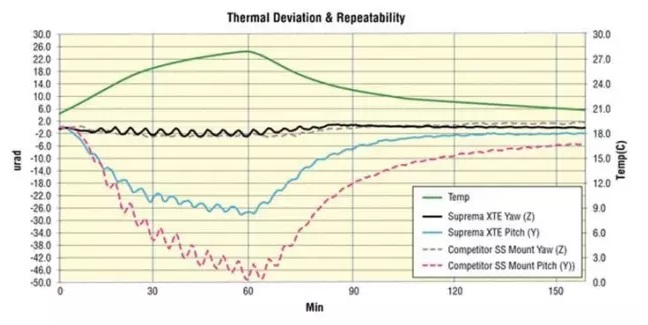

上圖所示為Suprema系列調整架與業內其他調整架的熱漂移曲線對比,可明顯看出當溫度變化時,Suprema系列調整架發生的偏擺和俯仰(黑色與藍色曲線)遠低于其他調整架(灰色、紅色曲線)。


如需了解不同材料的熱膨脹系數,請參閱

常用光機械材料的比較



超精密調節

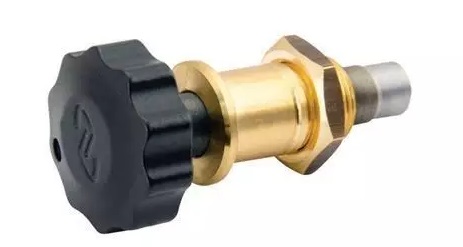

Suprema系列調整架中的SX系列,螺牙精度高達254 TPI(每英寸254圈螺紋)。超高的精度,是您精密調節的保障,可有效節省調節時間。


精細拋光的鎢鋼固定槽
Suprema全系列調整架都使用精細拋光鎢鋼固定槽,可支持高穩定動態調節系統。


熱處理

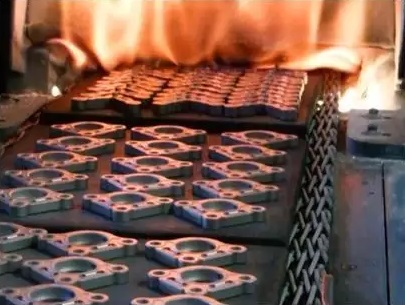

Suprema系列所有調整架在加工過程中都會進行熱處理,以釋放加工時積累的應力,并提升調整架的整體穩定性。


其他參數

寬調節范圍(±7?),鎖緊螺絲可選,開口或閉口頂絲安裝,支持0.52英寸直徑鏡片,內六角、旋鈕或千分尺驅動,以及全新的低波前畸變選型,多樣的選擇足以滿足您的各種需求。


如需了解不同驅動方式的區別,請參閱

光學鏡架調節機制和驅動方式介紹



更多Suprema系列調整架信息,請點擊下方“閱讀原文”查看,或通過以下方式和我們聯系


熱線:0510-81135000

郵箱:china@newport.com
