激光檢測

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求

2023-04-27 我要評論(0 )

在現代工業生產過程中,測量工作在保證安全高效的生產中起到重要作用。測量數據的精確與否,直接關系到安全生產。來自瑞典的Easy-Laser?是一家專注于激光對中和幾何測...

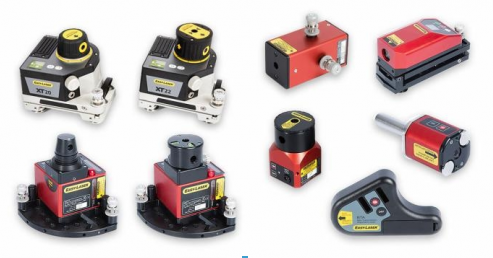

在現代工業生產過程中,測量工作在保證安全高效的生產中起到重要作用。測量數據的精確與否,直接關系到安全生產。來自瑞典的Easy-Laser?是一家專注于激光對中和幾何測量的專業服務商,為全球70多個多家提供專業且個性化的解決方案。激光對中儀是通過激光光束進行精密軸對中工作的設備,激光束是測量的參考,它可以比作絕對直和零重的尺子,即一個完美的精確測量起點。但是不同的測量應用需要不同的激光發射器,Easy-Laser?現擁有9款不同種類的激光發射器,適用于多種測量應用當中。

由于激光不同于其它光束,它擁有很強的穿透力,以及不受溫度等外界因素困擾等特點,被廣泛用于進行對中操作。使用激光進行快速、簡便的測量有四個關鍵部分:發射激光束的激光發射器、接受激光的探測器、合適的支架和顯示結果的測量軟件。


帶有旋轉激光頭的多功能發射器

Easy-Laser? XT20 / XT22 / D22

這些激光發射器大多數類型的幾何測量,如直線度、平面度和垂直度。旋轉的激光頭提供了一個平行于被測物體的360°激光平面,D22和XT22還可以使激光束與掃描面成90°角,進行垂直度測量。XT 系列激光發射器的電子水平儀確??焖俜答伜偷湾e誤風險。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!

兩款XT發射器都能連接到XT Alignment應用程序當中,該應用程序還會提醒對測量結果可能產生負面影響的機器的溫度和振動變化。三款激光發射器的區別,請通過以下表格獲得詳細信息。



帶自動旋掃功能激光發射器

D23

Easy-Laser? D23具有電機驅動的旋轉頭,具有360 ° 激光平面。發射器的激光束不斷旋轉,在整個測量物體上創建一個參考平面。測量工作更快,因而您不必為每個新的測量位置對齊光束。激光發射器測量半徑高達20米的距離,該發射機主要用于平面測量。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!


測量孔的直線度

D75

Easy-Laser? D75激光發射器通常用于測量例如孔、尾管和擠出機機筒的直線度。激光發射器的測量距離可達40米,支架可用于多種用途。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!

(鏜孔對準E950系統,其中包括D75發射器。)


測量主軸方向和直線度

D146

Easy-Laser? D146是一款用于測量主軸方向和直線度的激光發射器。 它可用于旋轉主軸(最大2000 rpm),激光發射器的測量距離可達20米。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!


用于渦輪機應用

D25

Easy-Laser? D25可測量直線度,主要用于渦輪機應用,但也可用于齒輪箱等。激光束可以掃描360°,且可以與掃描成90°。這樣,您可以在設置變送器時使用軸向表面作為參考。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!

(渦輪測量)


遠程測量

E30

Easy-Laser?E30用于遠程測量,通常遠程測量很難得到足以保證精度的激光點。但是使用 E30 ,可以在高達200米的范圍內進行高分辨率直線度測量。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!


用于滑輪和皮帶輪對準的激光發射器

該激光發射器用于校準皮帶或鏈條傳動裝置,激光發射器安裝在其中一個滑輪上,而探測器安裝在另一個滑輪上,發射器產生一個平行于參考滑輪的激光平面。探測器讀取相對于激光平面的位置,并提供偏移和角度值的實時數字顯示,這使得可調節機器的對準非常簡單。

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!

Easy-Laser的9大王牌激光發射器,滿足多種測量應用需求!


轉載請注明出處。

Easy-Laser,激光發射器,激光測量,應用需求
