基于單片機的LED顯示屏硬件設計方案(一)

星之球激光 來源:電子工程網2012-03-26 我要評論(0 )

摘要: 設計使用宏晶科技的8 位單片機 STC 12C5A60S2 作為中央 控制器 , 結合NAND 閃存芯片K9F4008 存儲漢字庫的8128 點陣 LED 數字屏, 該點陣LED 數字屏具有存儲信息...

摘要: 設計使用宏晶科技的8 位單片機STC12C5A60S2 作為中央控制器, 結合NAND 閃存芯片K9F4008 存儲漢字庫的8×128 點陣LED 數字屏, 該點陣LED 數字屏具有存儲信息后離線顯示的功能??蓱玫蕉喾N顯示環境,尤其像汽車等移動工具上的脫機顯示環境。



  自上世紀90 年代以來, 隨著LED 顯示技術設計制造水平的不斷提高,LED 數字屏逐漸在生產和生活中大量使用,LED 數字屏以其特有的顯示介質, 在大面積, 全天候, 高亮度和超高亮度顯示屏領域凸現優勢。LED 顯示技術發展的十幾年中, 新器件和新技術不斷采用, 制造成本逐漸降低, 生產分工不斷細化, 但大量應用的同時也暴露出LED 顯示技術的若干缺陷, 總體上技術尚未成熟, 標準尚未完全建立, 有許多方面值得進行更深入的研究與改進。

  隨著大規模集成電路的迅猛發展, 微處理器的運算、控制能力大大增加, 單片計算機已在很多工業及民用系統中承擔智能化的任務, 與迅猛發展的運算速度相比, 其端口擴展能力則遜色得多( 數目有限且擴展困難), 因此研發過程中不得不在節省端口上投入大量精力, 目前國內為解決端口擴展問題可采用軟件處理的方式,這樣加重了軟件編寫的難度,或采用擴展端口的專用芯片。這兩種方法將引起軟件成本的提高或硬件電路復雜度的提高,不利于一些小型系統的研發,STC12C5A60S2單片機具有多種串行傳輸模式, 在一定程度上解決了這個矛盾。

  LED 數字屏應用非常廣泛, 不僅能顯示文字, 還能顯示各種圖形、圖表, 甚至各種動畫效果, 是廣告宣傳、新聞傳播的有力工具。

  本文采用STC12C5A60S2 單片機、接口NAND 閃存和上位PC 機,實現了對16×128 點陣LED 數字屏的控制。

  1 芯片選型

  1.1 屏體

  由于屏體是商業成品, 因此系統芯片的選型首選為能與屏體配合的芯片。屏體自備電源, 能直接將蓄電池的能量轉變?yōu)? V 的直流電源, 并且這個電源也通過屏體的接口電纜輸出到系統板上。因此系統可直接引用該電源, 不必自備電源電路。

  1.2 單片機

  綜合考慮屏體和系統需求, 選用國內宏晶科技生產的單時鐘/機器周期(1T) 的單片機STC12C5A60S2。

  STC12C5A60S2 是新一代高速8051 單片機, 其指令代碼完全兼容傳統8051, 但速度快8~12 倍。內部集成MAX810 專用復位電路, 其工作電壓范圍是3.5 V~5.5 V,滿足要求的電壓。由于是單周期的8051 ( 傳統8051 是12 周期), 可選擇較易于獲得準確波特率的11.059 2 MHz晶振, 而不必擔心工作速度降低。

  STC12C5A60S2 有60 KB 的用戶應用程序空間,256 B的RAM 和1024 B 的XRAM.能滿足程序代碼的需求和緩沖區定義的需求。另有與程序存儲空間獨立的一片閃存區域, 可在應用編程中作EEPROM 使用。

  STC12C5A60S2 有雙UART 以及ISP 串口, 串口資源足夠系統使用。另外通過宏晶科技提供的軟件, 使用UART 可很容易地實現程序下載。STC12C5A60S2 有36個通用I/O 口, 大部分可位控, 并具有強推挽輸出的能力, 足夠系統使用。

  STC12C5A60S2 有4 個16 bit 定時器和一個獨立的波特率發生器, 另外還有兩個PCA 模塊, 能獲得豐富的定時器資源。STC12C5A60S2 有PDIP-40 封裝的芯片, 易于快速進入實驗。

  1.3 閃存

  因為16 ×16 點陣的漢字庫容量在250 KB 左右, 而MCS51 的尋址空間只有64 KB.接口大于64 KB 容量的普通存儲芯片就必須進行總線擴展, 采用兩次鎖存地址的方法來讀寫, 既需要復雜的電路, 又占用較長的存取時間。同樣,NOR 閃存與EPROM 的引腳結構相類似, 有同樣的接口復雜性, 成本也十分高。要實現單片機與字庫芯片的簡單接口( 不需擴展) , 只能選用串行結構的存儲器或命令、地址和數據復用總線結構的存儲器。

  串行結構的存儲器多為EEPROM, 沒有很大的容量, 不適合做字庫芯片。因此只有選用命令、地址和數據復用總線的NAND 閃存作為字庫存儲芯片。

  字庫所需的容量不大, 但最好能5 V 供電, 且編程的緩存要求較小的芯片。SAMSUNG 公司出品的K9F4008W 是一款512 KB 的NAND 閃存, 僅有8 個IO端口, 且工作電壓范圍較廣(3 V~5.5 V), 可以兼容3 V 和5 V 的硬件系統, 并且?guī)幊虝r僅需要32 B 的緩沖, 正適合作為字庫存儲的芯片。

  因此, 閃存芯片的可電擦寫特性頁非常適用于需要更換字庫的場合。故該芯片是十分理想的漢字庫存儲器。

  2 電路設計

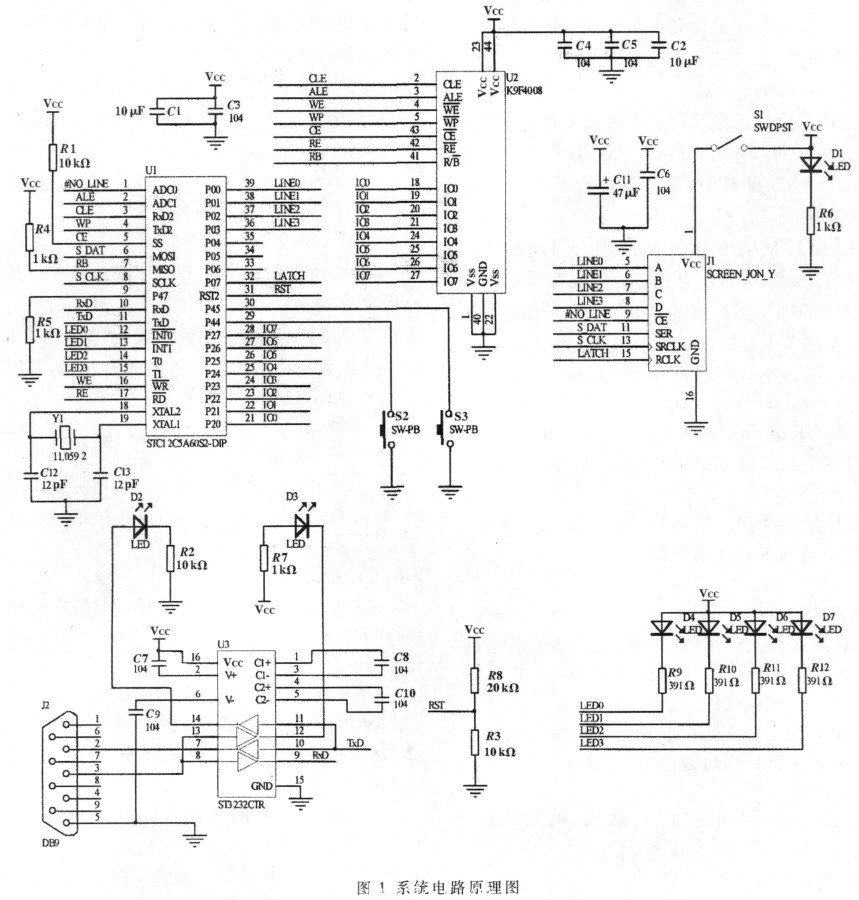

  根據系統整體結構設計的電路的原理圖如圖1 所示。

  系統電路原理圖
