激光顯示技術工作原理

　　激光顯示系統主要由三基色激光光源、光學引擎和屏幕三部分組成。光學引擎則主要由紅綠藍三色光閥、合束X棱鏡、投影鏡頭和驅動光閥組成，光閥驅動使光閥上分別生成紅、綠、藍三色對應的小畫面，然后分別引入三色激光照明投影到屏幕上，即產生全色顯示圖像。充當光閥及驅動源的可以是各種微型顯示系統、如LCD，LCOS，DMD，GLV等。

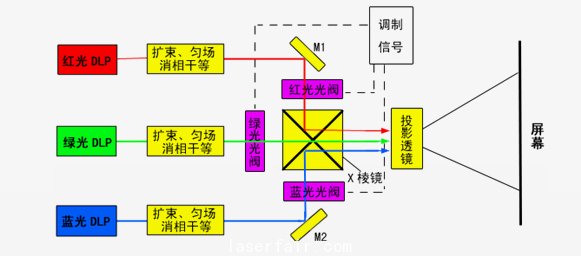

　　其工作原理如下圖所示：紅、綠、藍三色激光分別經過擴束、勻場、消相干后入射到相對應的光閥上，光閥上加有圖像調制信號，經調制后的三色激光由X棱鏡合色后入射到投影物鏡，最后經投影物鏡投射到屏幕，得到激光顯示圖像。


激光顯示成像光路示意圖

激光顯示技術

　　激光顯示技術是繼黑白顯示、標準彩色顯示、數字顯示之后的下一代顯示技術。

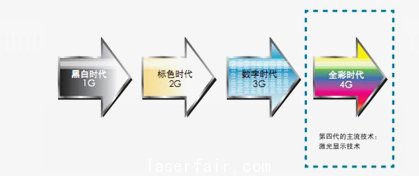

顯示技術的四個時代

　　顯示技術歷經黑白、標準彩色和數字顯示時代后，將迎來大色域全色顯示時代。標準彩色時代解決了黑白向彩色轉換問題，數字時代把標準彩色時代的模擬信號轉變?yōu)?span id="qsvmkbt" class="hrefStyle" style="padding-right: 0px; padding-left: 0px; padding-bottom: 0px; margin: 0px; word-break: break-all; padding-top: 0px">數字信號，從而解決了高分辨率畫面穩定傳輸問題。在前三個顯示時代，由于傳統顯示終端僅能覆蓋人眼所能識別的色彩空間的30%，致使70%的色彩無法通過顯示讓人們來感知，顏色的真實再現是下一代顯示技術的關鍵。

　　激光顯示技術是以紅、綠、藍（RGB）三基色激光為光源的顯示技術，可以真實再現客觀世界最豐富、艷麗的色彩，提供更具震撼的表現力。激光顯示色域覆蓋率可達90%，即NTSC標準的2倍以上，同時完全繼承數字時代的高分辨率、數字信號等特征，實現人類有史以來最完美的色彩還原。因此，激光顯示將成為下一代顯示即大色域全色顯示時代的主流技術。#p#分頁標題#e#

　　NTSC:部分錄像帶或視頻光盤播放器的視頻輸出格式。 有兩種NTSC (國家電視標準委員會)視頻: NTSC 3.58和NTSC 4.43。 NTSC 3.58主要用于北美和日本。 NTSC 4.43 不太常用。

　　色域：是對一種顏色進行編碼的方法，也指一個技術系統能夠產生的顏色的總和。

　　色域覆蓋率：是以馬蹄形可見色域作為參照系表達彩色還原范圍，如自然界有100萬種色彩，傳統的顯示設備只能表現其中的30萬種左右，而激光顯示技術能表現90萬種以上，基本上能真實還原自然界的所有色彩。

　　色溫：指的是光波在不同的能量下，人類眼睛所感受的顏色變化。在色溫的計算上，是以Kelvin 為單位，黑體幅射的 0° Kelvin= 攝氏 -273 ° C 做為計算的起點。

　　增益：屏幕將入射光導向觀眾的能力。無光澤白墻的增益為1。如果屏幕增益小于1，將削弱入射光；如果屏幕增益大于1，能將更多的入射光導向觀眾，但視角小。 例如：屏幕增益為10的屏幕所顯示的圖像，要比無光澤白墻所顯示的圖像亮10倍。 曲面屏幕通常比平面屏幕擁有更大的屏幕增益。

　　亮度：在投影顯示應用中，亮度通常描述一個表面（如一個屏幕）發出的光的量。以每平方米尺燭光或蘭伯特來計量亮度。

　　對比度：是畫面黑與白的比值，也就是從黑到白的漸變層次。比值越大，從黑到白的漸變層次就越多，從而色彩表現越豐富。

　　流明：是投影儀主要的技術指標，通常是以光通量來表示。

　　光通量：是描述單位時間內光源輻射產生視覺響應強弱的能力，單位是流明，也叫明亮度。

　　變焦：通過變焦鏡頭調節圖像的大小。

#p#分頁標題#e#激光顯示的優勢

　　•高品質的圖像

　　新的圖像再現技術充分利用了激光本身的優點。在光的傳播方式上，激光光源與傳統的白熾燈有著本質上的不同：普通白熾燈的光線向所有方向發射，而激光器將所有的光線都聚集在一個平行的光束中。此外，激光放映機比傳統放映機能夠表達更大的顏色范圍，提供更加清晰的圖像。高清晰度使得激光放映機能夠用于傳統放映機不適用的一些領域。

　　•應用范圍更廣

　　激光顯示技術不僅可以進入現有的激光電影機、激光投影機、激光背投電視、激光背投拼接墻等顯示產品市場，應用于家庭影院、大屏幕指揮顯示系統、公共信息大屏幕、數碼影院、家庭影院、飛行員模擬訓練、水幕成像表演等領域?？稍诔笃聊徽宫F(xiàn)更逼真、更絢麗的動態圖像，實現其他顯示技術所不能達到的視覺震撼效果。

　　•壽命長維護費用低

　　激光光源具有冷光源特性，其壽命是傳統電視光源壽命的10倍以上，已經被證明可以達到5萬小時，但理論上可以超過10萬小時。
