測試環境溫度須控制

　　此份規范定義量測時的環境溫度為25±1℃，且量測時，溫度量測點須距離燈具1公尺內，高度須與燈具同高并避免光源的輻射熱影響。量測時固定燈具的治具，也須避免熱傳導及阻礙空氣的自然流動。此外，此規范量測的光電性能，不須將燈源或燈具進行1,000小時的點燈后才進行測試。

　　為確保待測燈具在測試過程中是穩定的，測試前燈具須進行熱燈動作，使溫度達到平衡，熱燈時間則依燈具而定，如整合式LED燈泡約需30分鐘就能達到平衡，大型燈具可能需1小時或更久的時間。

　　是否達到穩定的標準，可用光源輸出如固定點的光強度或消耗功率的表現來判定。若熱燈30分鐘，在15分鐘內至少取三個量測值，將最大值減最小值的差除以平均值，結果須小于0.5%，如此可判別燈具是否已熱機完成，實際熱燈時間須于檢測報告中注明。量測過程中燈具的擺放方式須為燈具在正常使用下的姿態。

　　此份規范定義兩種光通量的量測系統方法，一是使用積分球系統，另一種則為使用配光曲線儀系統。使用哪種系統須依據所要量測的量(顏色、光強度分布)及待測樣品尺寸等來決定。

　　積分球量測系統不需暗房條件

　　此方法適用于量測小尺寸固態照明燈具的全光通量及顏色特性，它的優點是快速、且不需暗房即可量測，在球內量測時空氣的擾動可降低，但對于包含散熱裝置的整合式燈具就要注意散熱導致溫度的上升。

　　LM-79對于積分球的選用有幾項重點：首先是積分球的尺寸應要夠大，以避免燈體發出的熱能使溫度升高，以及因文件板及待測燈體自行吸收所導致的量測誤差。另針對積分球的大小，若是量測小型燈泡(如傳統燈泡、省電型燈泡)，建議球體直徑?1公尺；量測4?(約120公分)的熒光燈管、HID燈等較大燈型，建議球體直徑?1.5公尺；量測500W或更大功率的燈型，則建議球體直徑?2公尺。

　　規范中定義使用積分球各裝置的幾何架構如圖3所示。共有兩種，一種為4π，另一種為2π。在4π的幾何架構，固態照明產品的總表面積不可超過球壁總面積的2%，例如，在一個2公尺積分球內，待測物若為一個球狀物，其直徑必須小于30毫米。若為線狀產品，其縱向尺寸應小于球直徑的三分之二。在2π架構，安裝固態照明產品的開口直徑應小于球直徑的三分之一。另外固定燈具的治具不可導熱，以避免影響球體溫度。

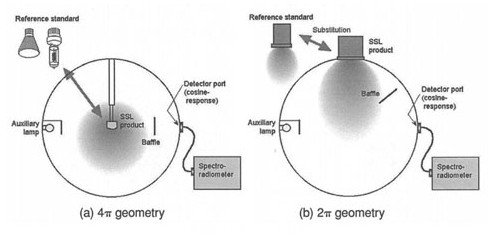

圖3 積分球裝置之幾何架構。(a)為4π架構，燈體放置于球體中心，(b)為2π架構，適用于前射發光型之光源，燈體放置于球體側面。

　　內部涂層反射率則須達90～98%。積分球內的涂層反射率較高，于量測時可得到較高的訊號，且對于積分球內不均勻的空間響應及固態照明光強度分布變化所引起的誤差也可降低。但反射率高時，球體開口尺寸大小對平均反射率的影響就須予以評估。

　　積分球內應裝有輔助燈，其作用在于評估燈體自吸收的部分，以得到自吸收因子。檔板大小應盡量縮小，但須能防止球體所允許量測最大尺寸燈體的光線直射偵測器。而文件板的放置位置，一般建議為從偵測器算起，介于球半徑三分之一至二分之一長度的距離為文件板位置。另外輔助燈也須有檔板，作用一樣是避免光線直射偵測器。

圖4 常見用以校正用之石英鎢絲白熾燈
