該系統主要包括編輯功能模塊、信息提取、效果添加和預覽、以及通信模塊， 下面我們分別進行簡單的介紹。

　2.3.1 編輯功能模塊

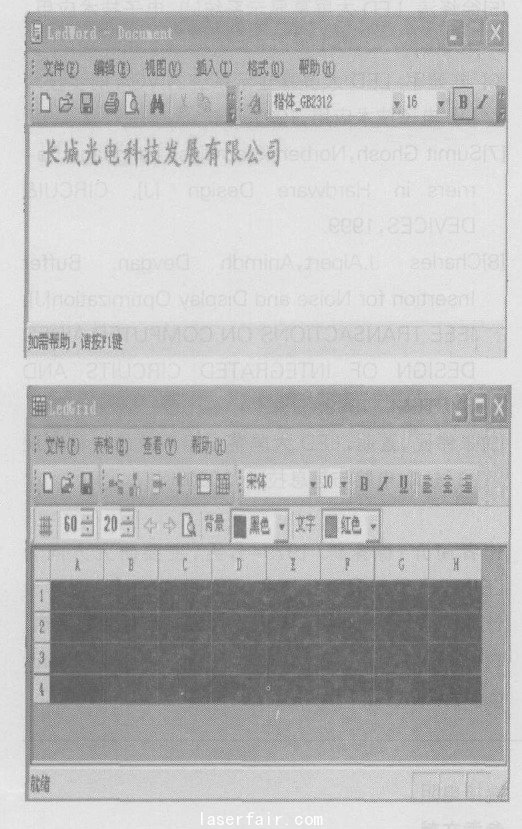

　　主要實現信息的編輯功能， 根據實際情況， 我們分為文檔編輯、表格編輯和圖形編輯模塊， 對其分別進行設計， 并保存為相應的類型文件， 然后在系統中可以直接調用該文件， 實現編輯、調用和顯示一體化功能。具體的文檔編輯和表格編輯模塊如圖2 所示：

圖2 文檔編輯和表格編輯模塊

　　2.3.2 信息提取模塊

　　信息編輯之后， 要求能夠顯示在LED 屏上， 就需要對編輯的信息進行提取， 可以將編輯的信息顯示在LED 顯示屏上， 具體如圖3 所示：

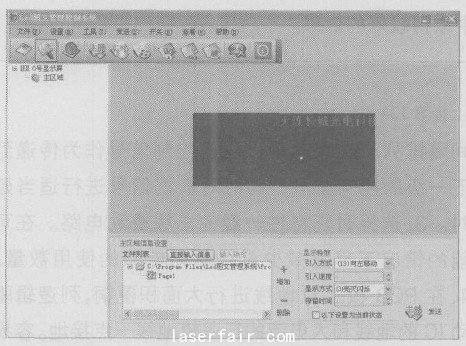

圖3 信息提取模塊

2.3.3 效果及預覽模塊

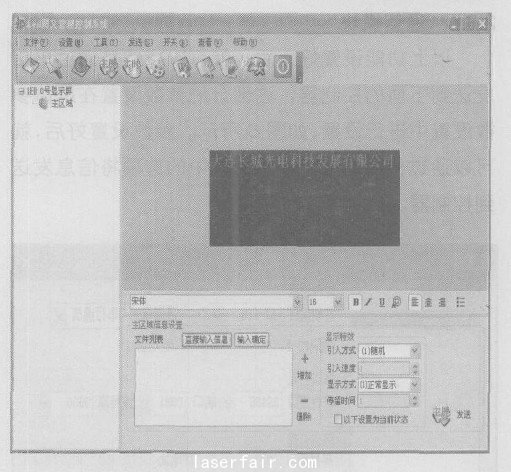

　　在信息提取之后， 就可以對效果進行設置， 主要的效果包括引入方式、引入速度、引出方式、停留時間等4 個方面， 100 余種組合。設置界面如圖4 所示， 效果設置后， 就可以點擊預覽按鈕進行效果的預覽， 預覽的效果如圖5 所示：

圖4 效果設置模塊

圖5 效果預覽模塊

　　2.3.4 通信模塊

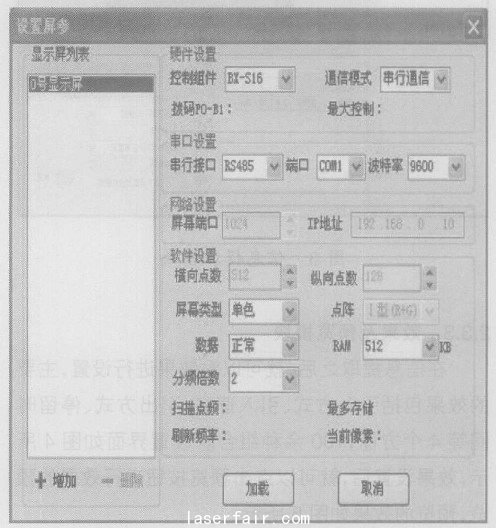

　　以上功能設置好之后， 就可以將信息通過串口發送到下面的控制器， 這部分的參數設置在屏體參數設置中進行設置， 如圖6 所示。參數設置好后， 就可以通過界面的按鈕或者菜單中的選項將信息發送到控制器。#p#分頁標題#e#

圖6 通信模塊

　　3 總結

　　從工程實際出發， 開發出的LED 顯示屏控制系統能夠很好滿足工程設計的需要， 節省了控制系統開發的周期， 使得控制更加方便、靈活， 在實際應用中取得較好的效果。
