為什么用20位DAC？

　　如上所述，驅動MRI系統梯度線圈所需的功率以兆瓦計。如果僅以16位精度驅動一個2 MW放大器，則1 LSB將相當于最低30 W的步長！這就是需要使用更高分辨率DAC的原因。如果設計得當，20位DAC可以使系統性能達到2 W/LSB的精度水平。

　　梯度信號的頻率僅有數百Hz，因此高穩定度、低短期漂移和低噪聲對于滿足整體要求是必需的。要設計一個超低噪聲的低頻系統，必需仔細檢查所用的器件。濾波器會增加噪聲和相移，因此所選的信號鏈器件必需能夠在接近DC的低頻頻段實現良好的直流性能和低噪聲。AD5791兼具高分辨率、高穩定度和低噪聲特性，堪稱這種應用的不二之選。

       近觀AD5791

　　AD5791是一款單通道、20位、電壓輸出型DAC。為實現高動態范圍，該器件必須采用高電源電壓工作，因?yàn)殡娫措妷涸礁?，則越容易遠離噪底。這對AD5791來說不是一個問題，其電源電壓VDD的范圍是7.5 V至16.5 V，VCC的范圍是–7.5 V至–16.5 V。

　　該DAC的架構由一個校準的電壓模式R2R梯形網絡組成。用于構建轉換器內核的薄膜電阻能夠提供出色的匹配能力和穩定度。為實現高線性度，R2R電阻梯分為兩段。一個14位R2R梯形網絡產生低14位（S0至S13）。20位數字碼的其余高6位用來驅動一個獨立的6位DAC，它控制低14位的基準電壓。這兩部分共同構成一個性能出色的乘法DAC主體。圖3顯示了該器件中實現的R2R梯形結構。

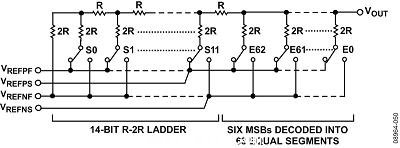

　　圖3. AD5791中使用的R2R電阻梯主體

　　基準輸入電壓可在±10 V范圍內選擇。由于基準電壓范圍如此之寬，因此LSB電平最高可以達到20 µV。這有助于轉換器保持20位（1ppm）的積分和微分非線性（INL和DNL），如圖4a/b所示。

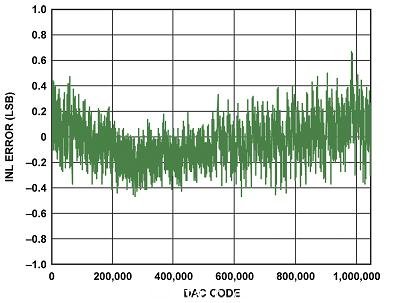

　　圖4a. AD5791積分非線性 < ±0.6LSB

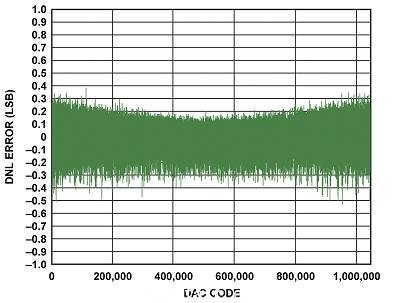

　　圖4b. AD5791微分非線性 < ±0.5LSB

　　除了出色的線性度性能外，其它重要特性包括：7.5nV/?Hz的電壓噪聲密度、0.6µVp-p噪聲（0.1 Hz至10 Hz頻率范圍）和0.05ppm/°C的溫度穩定性。

　　MRI環路還需要考慮什么？

　　在MRI梯度控制系統中，以高精度驅動線圈，響應通過一個高性能接收通道進行測量。通常，環路的最弱部分決定系統的最終性能。以前的系統采用多個并聯的高分辨率DAC進行設計，對DAC輸出求均值可以降低誤差并提高絕對性能。AD5791在單個器件中提供高精度1 ppm DAC功能，因此無需使用其它技巧來達到精度目標。然而，DAC不是信號鏈中的唯一器件，因此必須注意環路中的其它器件。

　　DAC提供無緩沖的電壓輸出，DAC電阻為3.4kΩ。電阻梯的約翰遜噪聲是7.5nV/?Hz電壓噪聲密度的主要部分。為了緩沖DAC輸出，需要一個放大器來最終驅動系統中梯度放大器的高壓功率級。高頻噪聲很容易通過RC濾波器消除，但濾除低頻噪聲（通常用0.1 Hz至10 Hz的1/f噪聲表示）必然會影響系統的直流性能。最大程度地消除低頻噪聲的最有效方法是使用一個絕不會引入這種低頻噪聲成分的電路。整個系統的最大容許低頻噪聲誤差的指導標準是0.1 x 所需的LSB電平。對于這一特定應用，基于20µV的LSB電平，最大誤差為2 µVp-p。最合適的放大器是AD8671，它是OP27/37的后續版本，1/f噪聲非常出色，僅有77 nVp-p，對整個信號鏈的噪聲貢獻極小。使用AD8671作為DAC基準輸入端的緩沖放大器和DAC輸出級的緩沖器時，系統僅增加220nVp-p的噪聲。這一數值與DAC的0.8µVp-p噪聲貢獻相加，得到的噪聲電平遠低于所需最大電平2.0 µVp-p。

　　該應用的另一個重要特性是系統的漂移性能。由于信號是在低頻進行測量和控制，因此漂移被視為低頻噪聲。單通道AD8671和雙通道AD8672也是推薦使用的放大器，能夠?qū)⑵菩阅鼙３衷谒璺秶鷥?nèi)。單通道AD8671的最大溫漂為0.5 µV/°C，這會貢獻0.025 ppm/°C的額外輸出漂移，導致最終的總漂移為0.125 ppm/°C。雙通道放大器AD8672的溫漂略有增加，原因是封裝的散熱條件不同以及功耗更大。如果需要進行額外的增益調整，建議使用低溫漂金屬箔電阻。最后但很重要的一點是，系統的精度不可能高于其基準電壓的精度?，F(xiàn)已出現內置烘箱的基準電壓源，它可以保持溫度穩定，從而消除溫漂。當系統的終極目標是最高性能時，應當考慮使用這種基準電壓源。圖5顯示了AD5791整個輸出級的電路圖。

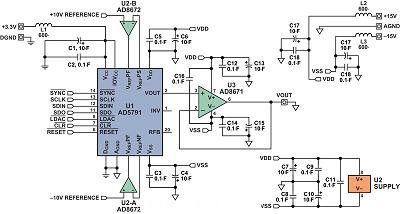

　　圖5. AD5791及所需的放大器

　　雖然本文重點討論MRI系統中用于實現梯度控制的高分辨率輸出級，但該環路中的ADC信號鏈對于滿足整體性能要求也同樣重要。ADI公司提供一系列兼具高性能與高輸出數據速率的24位Σ-Δ型轉換器。AD5791的配套芯片是AD776x系列，其輸出數據速率范圍是312kSPS至2.5MSPS，動態性能接近120 dB，與DAC輸出相輔相成。

　　總結

　　降低電源電壓、功耗、縮小封裝尺寸是芯片行業的大勢所趨，這主要受消費電子的市場需求推動，便攜式和電池供電系統都要求小尺寸和低功耗。這一趨勢與需求的增長相結合，迫使芯片制造商不得不考慮將資源投向何處。但如本文所述，也有例外。醫療保健、工業、軍事和航空航天應用仍然追求高性能和創新技術。ADI公司通過高分辨率、高性能20位DAC AD5791表明，在保證技術規格不打折扣的前提下，高集成度和小型化是可行的。AD5791屬于全新系列的數模轉換器，它的推出再一次證明了ADI公司在該市場的全球領導地位。
