GBT 3098.10-1993緊固件機械性能有色金屬制造的螺栓、螺釘、螺柱和螺母

    中華人民共和國國家標準

    緊固件機械性能 有色金屬制造的螺栓、螺釘、螺柱和螺母

    GB/T 3098.10一93

    Mechanical properties of fasteners Bolts, screws, studs and nuts made of non-ferrous metals

本標準等效采用國際標準ISO 8839-1986K緊固件機械性能— 有色金屬制造的螺栓、螺釘、螺柱

和螺母》。

    主題內容與適用范圍

    本標準規定了有色金屬緊固件的機械性能標記制度、指標、試驗項目、試驗方法及標志

    本標準適用于由銅及銅合金或鋁及鋁合金制造的、螺紋直徑為1. 6-39 mm的粗牙螺紋，其螺紋尺寸及公差按GB 196和GB 197規定的螺栓、螺釘、螺柱和螺母等商品緊固件產品。

    本標準不適用于緊定螺釘及類似的未規定抗拉強度或螺母保證載荷的螺紋緊固件

    本標準未規定抗腐蝕性、導電性的性能要求。

    2 引用標準

    GB 196 普通螺紋 基本尺寸

    GB 197 普通螺紋 公差與配合

    GB 3098. 1 緊固件機械性能 螺栓、螺釘和螺柱

    GB 3098. 2 緊固件機械性能 螺母

    GB 3098. 6 緊固件機械性能 不銹鋼螺栓、螺釘、螺柱和螺母

    GB 319。 鋁及鋁合金加工產品化學成分

    GBS名31純銅加工產品化學成分

    GH5232 黃銅加工產品化學成分

    GB 5233 青銅加工產品化學成分

    3 標記制度

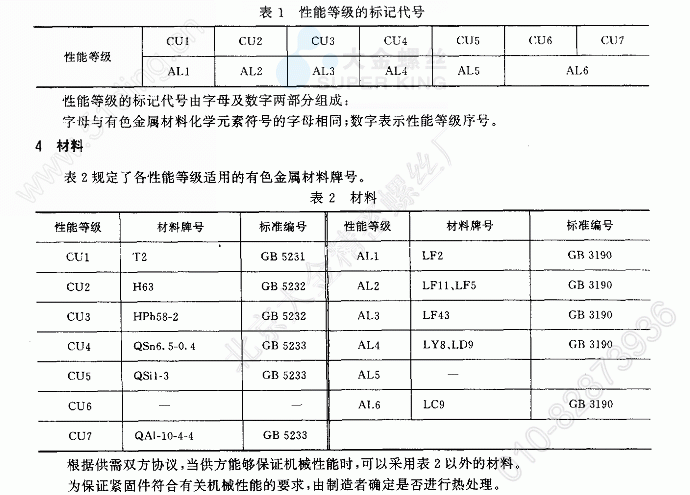

    有色金屬螺栓、螺釘、螺柱和螺母性能等級的標記代號如表 1所示。

    5 機械性能

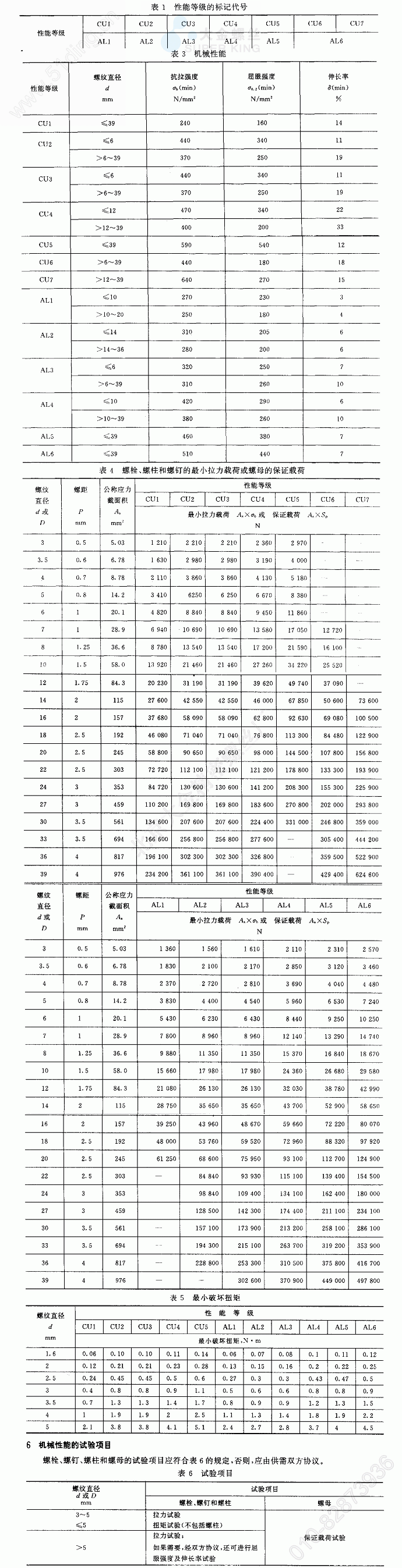

    在常溫下按第7章規定的方法進行試驗時，螺栓、螺釘、螺柱和螺母的機械性能和工作性能應符合表3~表5的規定。

    5門 外螺紋件的機械性能按表3規定。

    5.2 螺栓、螺柱和螺釘?shù)淖钚±d荷按表4規定。

    5.3 螺栓、螺釘?shù)淖钚∑茐牧匕幢?規定。

    5.4 螺母的保證載荷按表4規定。

    7 試驗方法

    7.1 拉力試驗

    拉力試驗按GB 3098.1第8.1和8.2條的規定進行。

    7.2 扭矩試驗

    扭矩試驗按GB 3098.6第7.2條的規定方法進行。

    7.3 螺母保證載荷試驗

    螺母的保證載荷試驗按GB 3098. 2第8章的有關規定進行。

    8 性能等級的標志

    8.1 標志代號

    在產品上的標志代號應與第3章性能等級的標記代號一致

    8.2 標志要求及方法

    8.2.1 螺紋直徑≥5 mm的螺栓、螺柱及螺母應制出標志。

    8.2.2 在螺栓頭部頂面用凸字或凹字標志;或在頭部側面用凹字標志。

    8.2.3 在螺柱末端端面用凹字標志。

    8.2.4 在螺母支承面或側面用凹字標志。

    8.2.5 左旋螺紋的標志按GB 3098. 1或GB 3098. 2第9.3條的規定。

    B-2.6 螺釘?shù)臉酥景碐B 3098. 1中第9.2-1-9. 2. 2條的規定

    8.3 商標(鑒別)

    對所有標志性能等級的產品，在產品上必須制出商標(鑒別)
