第1頁：RTG-11模擬激光影像射擊系統

　　軍警影像射擊訓練系統是采用計算機軟硬件技術、計算機圖形圖像技術、投影技術構建的新一代軍警用多功能軟硬件訓練環境。系統支持日常高密度訓練，考核和比賽；采用計算機軟件技術，具有全面便捷的管理功能；系統可擴展性好，可根據用戶要求添加功能；系統支持二次開發，用戶可自行修改、建立訓練科目；系統日常運營維護成本低，升級換代方便。

一 訓練產品模塊組成

　　基本模塊：

　　實彈/激光影像靶場射擊訓練模塊；實彈/激光影像情景射擊訓練模塊；實彈/激光影像對抗射擊訓練模塊；

　　選配模塊：

　　影像激光瞄靶軌跡分析模塊；多投影屏幕無縫拼接顯示模塊；

　　二 影像打靶激光射擊訓練模塊

　　影像打靶激光射擊訓練是面向基礎精度射擊的訓練模塊。采用投影技術在屏幕上同時顯示多靶道各種類型靶標，多套路打靶訓練。

　　影像打靶主要技術參數和特點：

　　支持多投影機拼接，支持多靶道同時射擊，每個投影屏幕2—4靶道；各種靶標（胸環靶、半身靶、側身靶、人像靶、人質靶、部位靶、動物靶等）；室內外3維環境移動靶射擊，平面移動靶射擊；室內外3維環境起倒靶射擊；室內外3維環境隱現靶環射擊訓練；三維環境多隱顯、移動目標高精度（非靶環方式）射擊訓練；單人多靶、多人多靶射擊訓練；奔跑人目標靶射擊；從7米到50米多種距離靶；0.1環報靶顯示精度；射擊信息標注，放大影像報靶，語音報靶；訓練管理和控制軟件；

開放式靶標規范，支持用戶自行設置靶標和訓練環境。

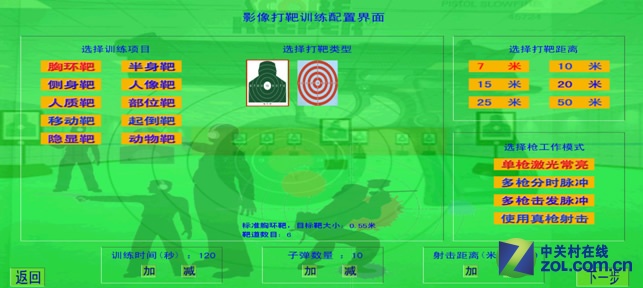

影像打靶軟件主配置界面

　　影像打靶界面可以選擇訓練科目、靶標類型、打靶射擊距離、訓練時間、子彈數量以及人在影像屏幕前的實際打靶距離等。根據訓員數量可以選擇訓練激光槍的工作模式。

靶道數量和信息顯示等控制可以在配置文件中指定。

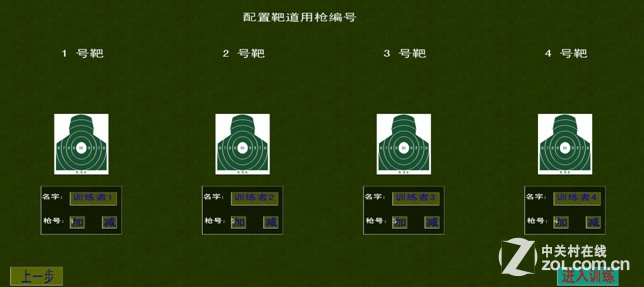

影像打靶靶道配置

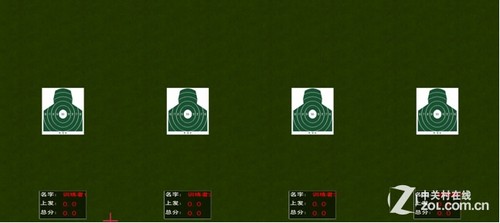

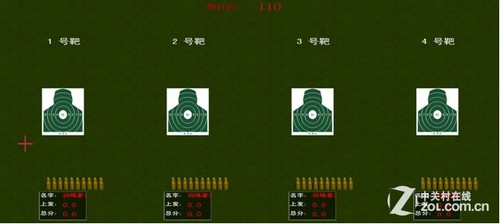

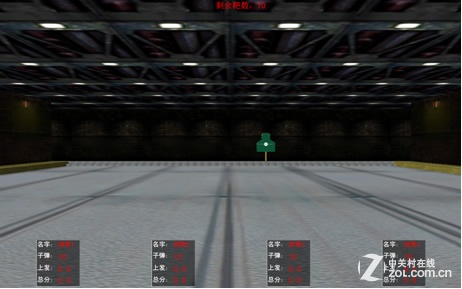

影像打靶訓練界面（有信息顯示）

影像打靶訓練界面（無信息顯示）

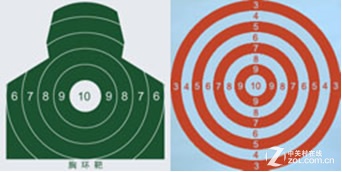

　　1胸環靶

　　預設置多種胸環靶標，可自定義追加。

2 半身靶

3側身靶

4 人像靶

5人質靶

　　6 部位靶

7移動靶

　　移動靶分為三維環境移動靶（在虛擬靶場中射擊移動靶）和二維環境移動靶，二維環境移動靶可以自定義多種靶標。移動靶的移動速度，移動方式可以由用戶配置。#p#分頁標題#e#

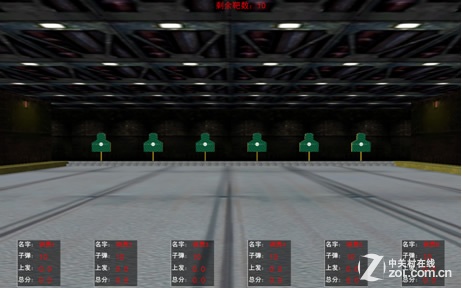

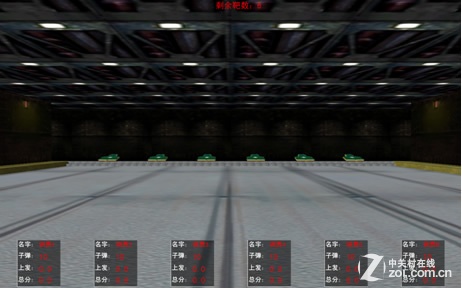

三維環境移動靶射擊訓練

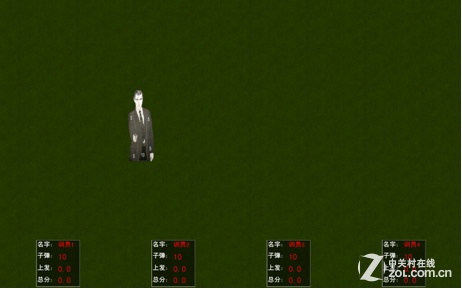

二維環境移動靶射擊訓練

　　8起倒靶

　　起倒靶為三維環境射擊射擊訓練，起倒靶的翻起、站立、倒下時間參數由用戶配置。

站立的起倒靶

倒下、翻起的起倒靶

　　9 隱顯靶

　　隱顯靶為三維環境下卡通影像靶射擊，影像靶在遮蔽物后面以各種姿勢閃出。

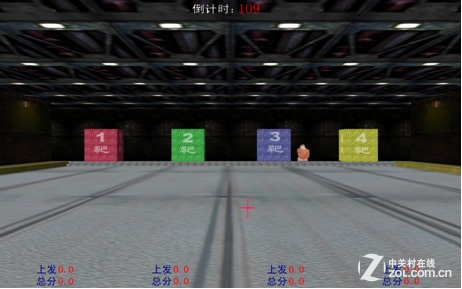

三維環境隱顯靶射擊訓練

　　10動物靶

第2頁：RTG-11模擬激光影像射擊系統

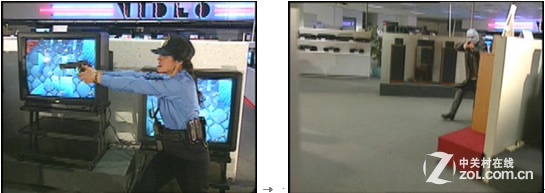

　　三 情景訓練激光射擊訓練模塊

　　情景訓練激光射擊訓練模塊是在投影幕上播放預先制作好的情景影像，考核被訓人員對事件的處理，對各種警用裝備的使用。情景影像環境由多分支視頻組成，分支可由裝備觸發（如射擊，揮警棍等），也可以有環境傳感器觸發（如開關門，從隱蔽處現身等）。訓練前期進行節目制作，設定可射擊目標類型、部位及射擊熱區，以及分支、成績評定等。

　　模塊主要技術參數和特點：

　　50個以上情景訓練節目，涵蓋遭遇、盤查、談判、解救人質、狙擊等訓練科目； 支持高清雙屏無縫拼接節目；自動記錄射擊結果，自動對裝備使用進行評估；射擊記錄存檔保存；支持事后回放并標注射擊點位置；多功能腳本系統支持各種復雜劇情和多裝備混合訓練；支持傳感器觸發劇情分支，實現現場互動；一體化節目管理界面，方便訓練選擇和安排；支持關鍵幀插值技術，極大減少熱區制作工作量；開放式腳本規范，可結合會聲會影、PhotoShop軟件自行制作節目；情景訓練節目制作指南手冊。

　　主要節目內容：

　　1 電子商店

持槍搶匪進入一家電子商店，警察接到報警后趕到現場......

2 黑幫總部

　　在黑幫總部前與持有武器的黑幫分子展開激烈槍戰......

　　3 酒吧槍戰

　　犯罪分子在酒吧聚會，警察接到消息后趕到現場與犯罪分子展開槍戰。

　　4 汽車追逐

　　犯罪分子開車逃跑，警察接到消息追趕與犯罪分子展開槍戰。

　　5 實戰練習

　　警察總部開展實戰練習，警員進行訓練，快速分析射擊時機及射擊對象。

　　6 隱蔽槍戰

　　犯罪分子躲藏在一個廢舊的小樓里，警察得到消息后趕到并與犯罪分子交火。

　　7 邊境造船廠

　　邊境造船廠出現犯罪分子，警察接到報警后趕到與犯罪分子展開激烈槍戰。

　　8 邊境沙灘

　　犯罪分子集體去邊境沙灘游玩，警察得到信息后趕到與犯罪分子展開槍戰。

　　9 邊境碼頭

　　犯罪分子準備從邊境碼頭出逃，警察得到消息后趕到與犯罪分子發生激烈交火。

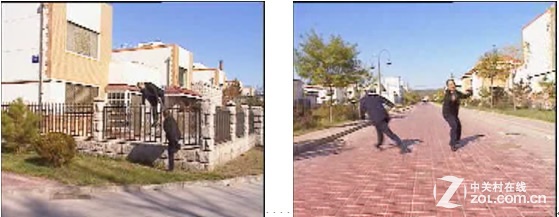

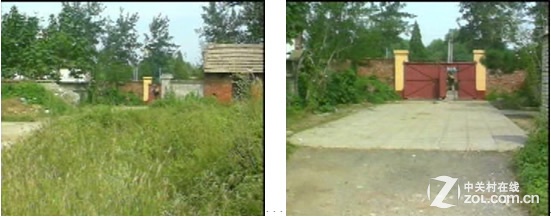

　　10搜索罪犯

特警在郊外搜索罪犯，遭遇持槍頑抗，尋找合適機會，快速擊斃歹徒。

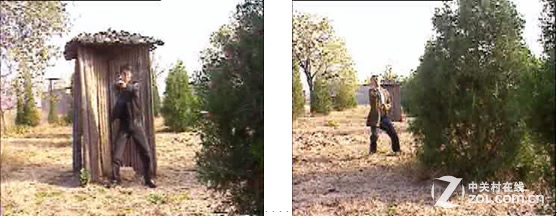

11樹后頑抗

　　歹徒以大樹為掩體，與我公安干警持槍頑抗，尋找合適機會，快速擊斃歹徒。#p#分頁標題#e#

12野外追捕

　　特警在野外追捕疑犯，疑犯持槍頑抗，尋找合適機會，快速擊斃歹徒。

13殺人劫車拒捕

　　一伙歹徒在殺人劫車之后逃逸，我特警展開追擊，尋找合適機會，快速擊斃持槍頑抗歹徒。

圖片說明

　　14盜竊犯拒捕

　　兩盜竊犯在拘捕途中，欲持槍頑抗，及時擊斃。

15盜車拒捕

　　盜車犯在拘捕過程中，欲持槍頑抗，及時擊斃。

16酒館拒捕

　　兩名歹徒在酒館拒捕，欲持槍頑抗，及時擊斃歹徒。

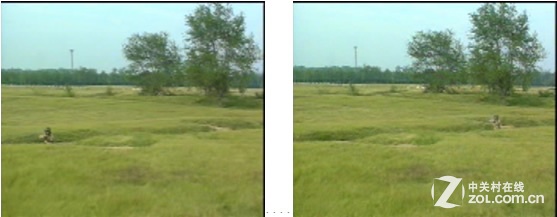

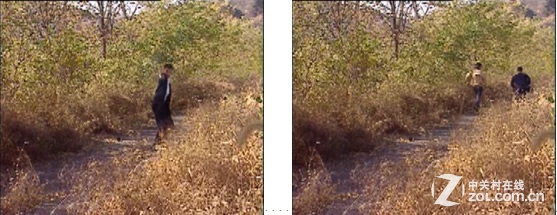

17野外草叢

　　與持槍歹徒野外遭遇，迅速擊斃。

18特警訓練01

　　擊斃利用墻體掩護的持槍目標

19特警訓練02

　　擊斃不同靶位的持槍目標。

20特警訓練03

　　快速擊斃靠近的持槍目標。

第3頁：RTG-11模擬激光影像射擊系統

　　四 影像對抗激光射擊訓練模塊

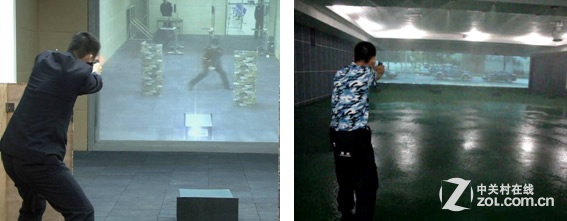

影像對抗激光射擊訓練模塊是采用攝像和投影技術結合使分組人員虛擬面對面進行對抗射擊訓練。采用掩體、偽裝、障礙等遮蔽物構成一定的情景環境，通過廣角攝像機拍攝對手及所處環境畫面實時顯示在本方投影屏幕上，并通過錄音設備同步播放對手現場聲音，形成真人面對面的對抗射擊環境。

　　影像對抗訓練一般一般要求現場配有兩套或兩屏以上的訓練環境。

　　模塊主要功能如下：

　　支持單屏對單屏，雙屏對雙屏的射擊環境；

　　支持外場環境影像實時接入；

　　可實時判定命中結果，對抗勝負結果自動報告；

　　射擊關鍵信息自動記錄、回放和評估；

　　雙場地通話指揮功能；

　　多投影屏幕無縫拼接支持2屏對2屏的復雜環境對抗；

　　系統具有成績顯示、考核、存檔、查詢和打印功能；#p#分頁標題#e#

　　訓練管理和控制軟件；

　　全訓練過程第三視角錄播系統（選項）。

　　2 檢測系統

　　激光射擊檢測系統采用紅外攝像機，實彈射擊檢測系統采用熱像儀。支持多部攝像機拼接檢測，實現高精度彈著點檢測。

　　檢測系統主要性能指標如下：

　　單攝像機單屏配置報靶精度2投影像素；

　　雙攝像機單屏配置報靶精度1投影像素；

　　精度靶專用報靶攝像機報靶精度2毫米；

　　最高支持單屏4攝像機拼接檢測；單部高清AV攝像機拍攝分辨率768×576，雙機拼接分辨率1024×768，四機拼接分辨率1440×1024；可保證檢測采集精度不大于屏幕投影像素；

　　可調制的激光分時系統，多人同時射擊無誤報；

　　檢測攝像機自動校準投影屏幕，單屏校準點高達24×18點；

　　支持多種規格攝像機，如視頻攝像機(含熱像儀)，圖像攝像機，USB攝像頭等；

　　檢測系統傳輸延遲根據選配攝像設備而定，圖像攝像機800×600分辨率最高可到70幀/秒，14.3毫秒傳輸延遲20毫秒；

　　外掛式紅外濾光片；

　　3年質保。

　　注：

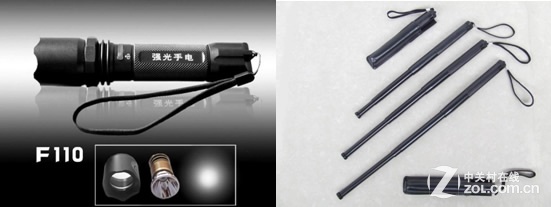

3 訓練用警械

　　系統支持常用警械（如槍支、辣椒水、警棍、手電筒）的互動檢測功能。在高仿或全真的警械上安裝紅外激光發射器和傳感裝置，支持瞄準、射擊、揮動、開啟等的互動操作。

　　高仿真全金屬激光槍（多備槍）；射擊反應時間0.1秒；主機控制分時激光發射，多人同時射擊無誤報；系統支持軟件準星校準，免去機械校準的麻煩；內置無線通信模塊，支持8只槍同時射擊；無線通信系統多信道，支持多系統同場使用；內置可充電聚合物鋰電池，配專用充電器；可配置多種激光發射模式，支持各種訓練方式；槍上設有操作鍵，可直接控制節目選項；可以選配真槍外掛激光器；可選氣動激光槍；1年質保。

　　4 典型系統硬件配置

　　主要硬件組成如下：

　　高亮度投影機（5000流明以上，每通道4*3米，可多通道拼接）；影像計算機（單臺支持1-2通道）；高清攝像機（1920*1080單部支持1-2通道，1440*1050支持1通道）；彈著點檢測計算機（單臺支持1-2通道）；彈著點檢測紅外攝像機（每通道1-2部）；激光槍及無線通信系統；投影幕（支持無縫拼接）；在線錄播設備；網絡設備；音響設備；UPS電源；機柜（選項）；

　　第三視角錄像設備（選項）
