視覺檢測

中科行智3D線激光相機微米級技術,實現高效3C行業檢測

2023-04-20 我要評論(0 )

在居民消費水平日益增長以及市場需求的驅動下,機器視覺技術在工業領域的應用日趨廣泛。在3C制造領域,元器件、零部件及成品等相關制造環節,因其元器件尺寸較小,對檢...

在居民消費水平日益增長以及市場需求的驅動下,機器視覺技術在工業領域的應用日趨廣泛。在3C制造領域,元器件、零部件及成品等相關制造環節,因其元器件尺寸較小,對檢測精細程度的要求就更高,而3C行業產品生命周期短、更新迭代快等特點,也都在一定程度上促進了機器視覺檢測系統技術的發展與革新。

如今,許多消費電子企業都離不開機器視覺技術的高精度制造和質量檢測,并投入了大量成本,不斷延伸對機器視覺技術的場景應用,進行品類拓展。中科行智致力于在工業機器視覺基礎上,不斷尋求高精度視覺測量和大數據智能分析等方面發展,重點探索并突破行業技術難點,為中國高端智能制造提供基礎技術平臺和軟硬件一體化解決方案。

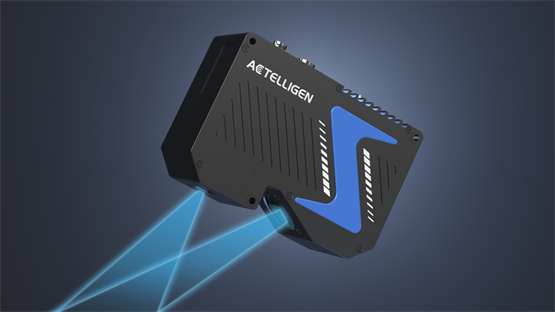

由中科行智推出的3D線激光相機,是專業用于三維定位引導和三維測量的智能相機,可檢測各種微米級的高精密零部件,其掃描速度為500-6000Hz,Z軸重復精度最高可達0.2μm;開箱即用,內置FPGA預處理,可實時傳遞重心數據;工業級防護,其工業鋁合金外殼,一體成型,可滿足各種惡劣工況環境。

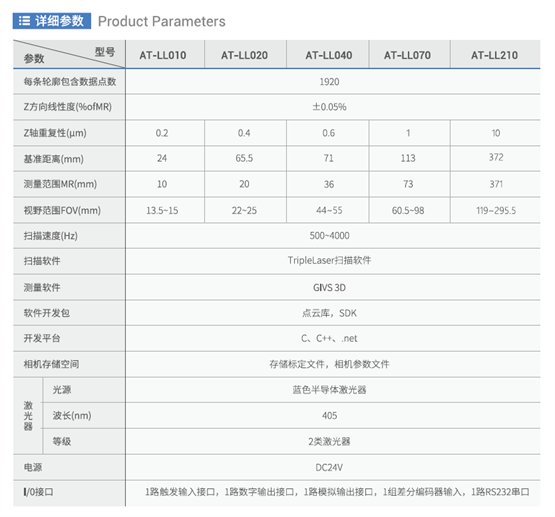

【線激光相機LL系列】詳細參數

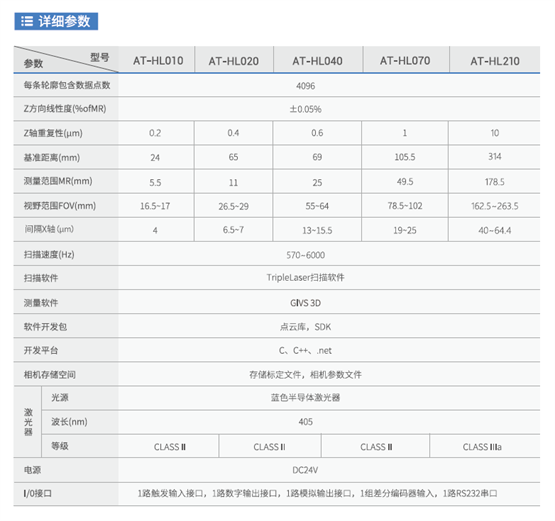

  【線激光相機HL系列】詳細參數

3D線激光相機HL&LL系列,靈活應用于多數場景,如膠路檢測、高度檢測、段差檢測、缺陷檢測等,可搭配使用內含豐富圖像處理、分析與檢測算子的GIVS 3D。它不僅可以擴展深度學習算法模塊和其他算法工具,還功能強大、簡單易用、完全界面化操作,所有算子拖拽添加,無需任何代碼基礎也可輕松上手,滿足了大多數用戶的實際需求,并提供更加豐富的機器視覺檢測解決方案。

  典型應用案例

3C行業相關檢測一般采用的都是三坐標測量儀人工測量手段,其效率低下,無法實現非接觸及自動化測量,且對操作者水平要求比較高。而利用高精度的3D相機,實現非接觸式自動化測量,不僅節省了人力成本,提高了效率,還降低了測量難度。

3C行業手機攝像頭模組3D檢測,包括測量其平面度、輪廓度、高度差、平行度等等。采用中科行智3D線激光40系列,采集點云數據,并利用中科行智自主研發的3D檢測軟件 GIVS 3D進行測量,可快速準確的實現手機后視鏡頭金屬托槽檢測一體化解決方案。

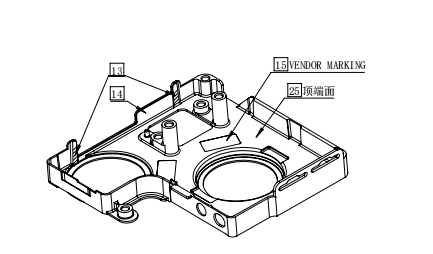

  -樣品-

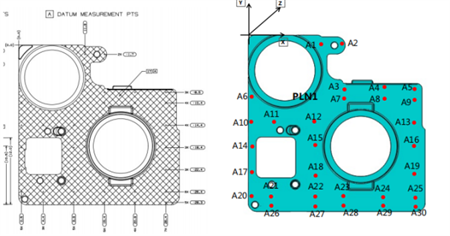

  -檢測點位-

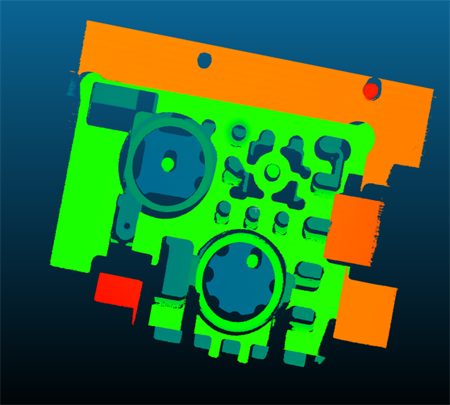

  -點云圖

其測量方案可采用:

1、A1-A30擬合基準面A;

2、多點高度測量工具,測每個點到基準面A的距離,測得30個數據最大值和最小值的差值作為平面度結果;

3、多點高度測量結果可展開,得到每一點的測量結果;

最終平面度要求50±10um,本測試結果56um,符合要求。

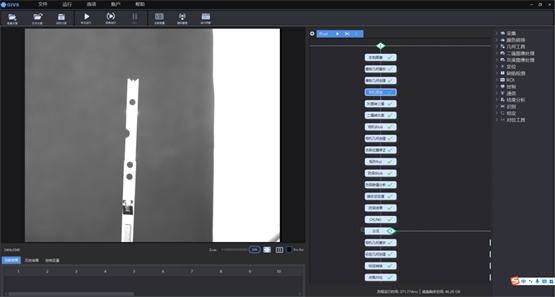

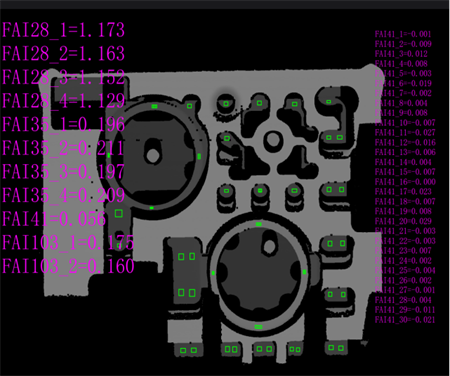

  -檢測結果-

同樣,之前3C行業電池表面缺陷檢測,如劃痕、異物、鼓包等,也都是采用人工檢測手段,效率低,無法實現非接觸及自動化測量,而待測件尺寸小,對操作者水平要求也高,無法實現批量測試。中科行智利用高精度3D相機,通用視覺平臺GIVS,實現非接觸式自動化測量,節省人力成本,提高效率,降低測量難度。高精度點云處理算法,可實現精確檢測。對于該項目檢測,可直接利用深度圖進行檢測,也能有效降低項目實施的復雜度。

采用中科行智線激光相機40系列,采集點云數據,利用GIVS 3D進行檢測,包括高度拉伸、平面擬合、平面校正、點云轉深度圖、blob分析等等。

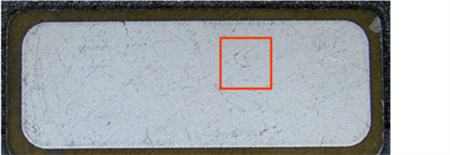

  -樣品-

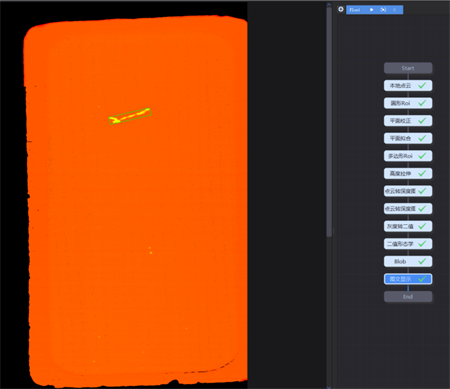

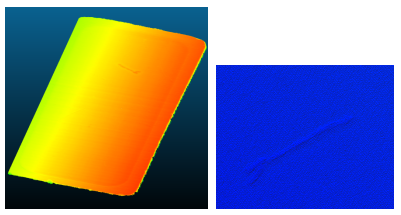

  -點云圖-

其檢測方案可采用:

1、以電池表面作為基準面;

2、高度拉伸,擴大偏離基準面超過設定閾值的點與基準面的距離;

3、將高度拉伸的點云轉成深度圖;

4、blob分析,提取缺陷位置,篩選寬和長2mm以上的缺陷。

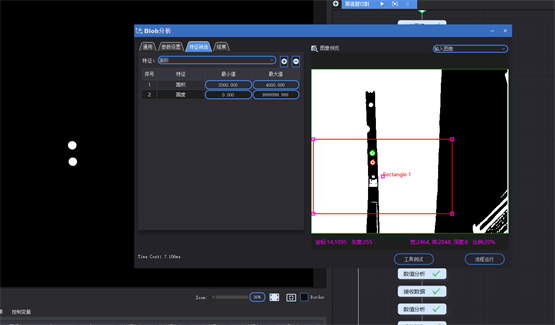

  -檢測結果-

蘇州中科行智智能科技有限公司重點在工業機器視覺、在線實時三維重建、高精度視覺測量和大數據智能分析技術等方向上開展平臺級、應用級的軟硬件產品開發,重點突破行業技術難點,著眼于工業機器視覺、智能制造、大數據醫療、云計算、人工智能產業的蓬勃發展趨勢以及長三角產業轉型升級、平臺建設、成果轉化及產業化等一系列工作,為中國高端智能制造提供基礎技術平臺和軟硬件一體化解決方案。
