在這個光學顯微鏡復雜化的時代，我們所要追求的是對樣本訪問的不斷改善，因?yàn)檫@會使我們從中得出更多的信息和一些決定性的科學成果。
其中一種改善光學樣本的訪問方式是通過一種具有高折射率的油浸技術。從中得到的都是些不錯的結果，卻有一個問題：一個可以同時壓住玻璃片并且裝有油的顯微鏡培養腔室的花費高昂。為了解決花費問題，新南威爾士大學在他們的實驗室使用了這些顯微鏡中的一種，在使用下產生出一臺3D打印機--并且價格只是之前的五十分之一。
根據19世紀光學科學家恩斯特阿貝，一個真正的顯微鏡圖像的產生，僅僅是一個透鏡大到足以發射目標對象的整個衍射圖。這就是我們常說的“阿貝理論”。淹沒在油中的物體和透鏡是確保一個物體進行全折射的一種方式， 這也是為什么玻璃蓋片的厚度在0.15毫米-0.20毫米間是非常理想的。但顯微鏡培養腔室的價格就不那么讓人滿意了。3D打印機的模型是由在澳洲站的EMBL的本古德諾為新南威爾士大學的單分子科學倡議所設計。采用的是具有專利權的磁力系統，相比LCI Chamlide室也毫不遜色。

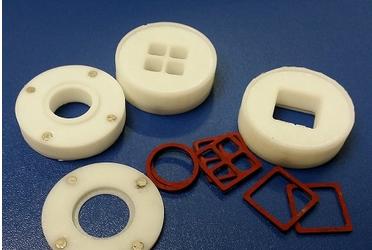

近日，Hackaday 郵報為我們提供了跟多關于此項目的消息，例如，采用了ABS塑料，激光切割機生產硅膠墊片和稀土磁鐵去保證整個的完整性，并且提供對文件的訪問權限，因?yàn)闆]準你也想擁有你自己的3D打印顯微鏡培養腔室。

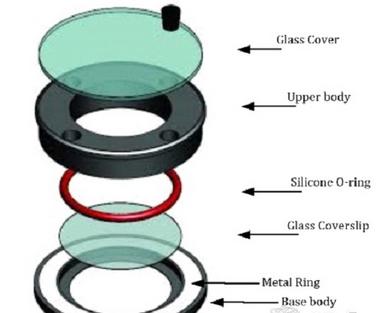

一則標題為“可訪問，低成本設計和人造的Chamlide 單分子成像觀察室”，闡述了第一個原型室的設計和它的打印過程。
CAD軟件和3D印刷原型的靈活性可以產生高效的迭代過程。所有CAD設計完成于2014年的SolidWorks.在機體的制造中使用的是中檔的UP Plus 2 桌面3D打印機。這款打印機采用1.75毫米ABS長絲，持久，耐高溫。各種物質腔室和高壓釜中都適用。
在第二個原型中，最終產品之一，主要的設計變化是磁的使用。古德諾的論文結論為，3D打印和激光切割是“室內設計的主要優勢”。因?yàn)閷?shí)驗室工作人員能夠針對自己的需求對室進行自定義，金錢和時間的花費上也不會過高。古德諾也表示“3D打印培養腔室”遠遠克服了Chamlide不靈活，成本高的不足，同時保證圖像質量。
