背景

由于鋰離子電池具有電壓高、容量大、體積小、質量輕，工作溫度范圍寬等優點，鋰離子電池組已被廣泛應用在各個領域，尤其應用于電動車輛領域。目前電動車輛電池串并數目較多，為了保證電池組裝過程中的安全和提高生產工藝性，以及電池的售后可維護性，電池系統采取模塊化設計，不同數目的電池串并在一起，形成一個模組。模組之間的電池間連接通過比較薄的匯流排連接，單模組邊界因為需要集流，對匯流排厚度有一定要求。

案例描述

通過將匯流排（銅和鋁材質）焊接到電池正負極導電柱上，實現電池組的串聯或并聯。

實驗一

D50焊接頭

輸出功率高達50kW

YLS4000 激光器

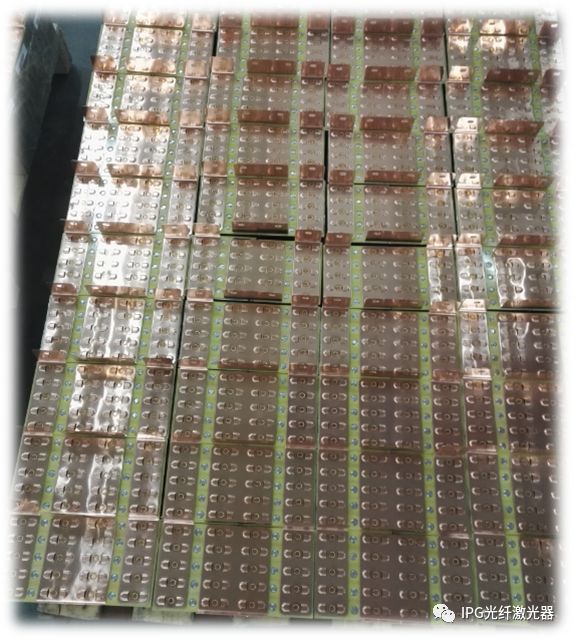

樣件圖片

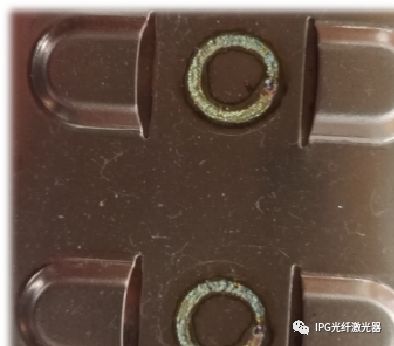

焊接效果

實驗二

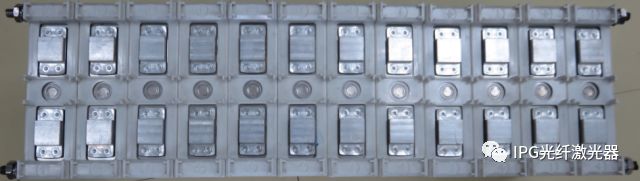

樣件圖片

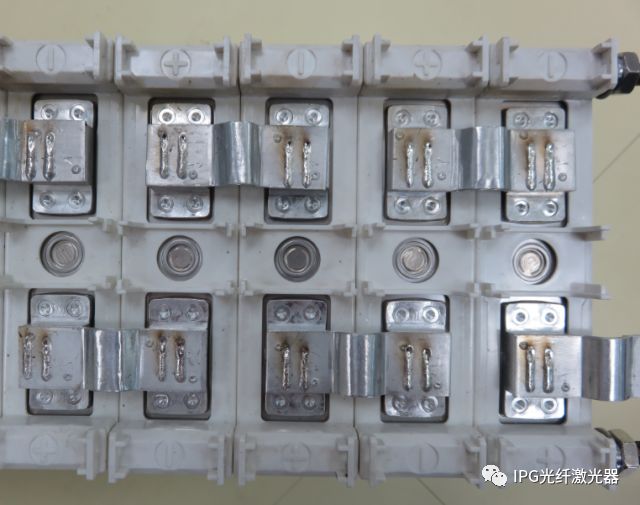

焊接效果

實驗三

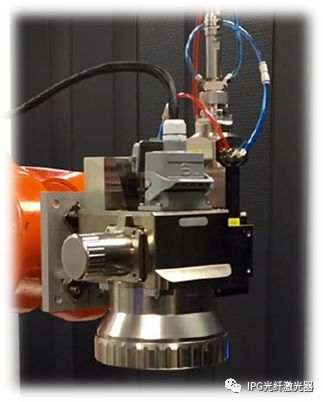

高功率振鏡

輸出功率高達10kW

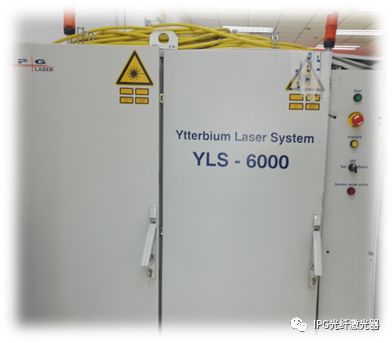

YLS6000 激光器

遠程焊接，焊接效率更高，一次焊多個工序,

每兩個焊接點的跳轉移動時間可節約1s左右

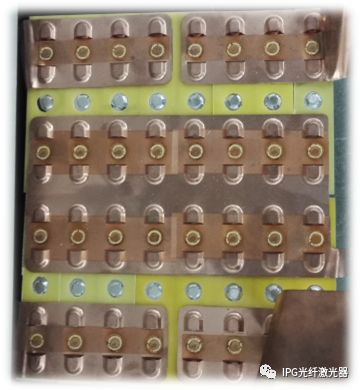

銅焊接效果

銅焊接效果

遠程焊 vs. 定焦焊

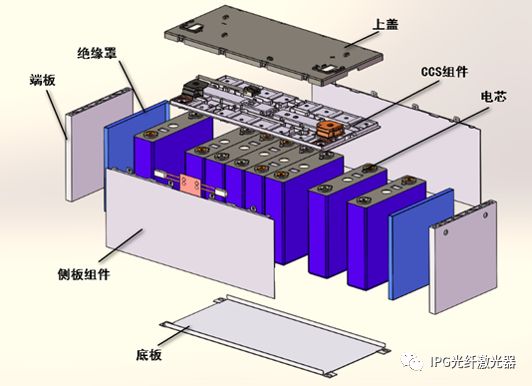

以某型號模組為例，共8個電芯，16個焊點，每個焊點的直徑為14mm，則:

可節約跳轉移動時間：15X1=15s

可節約焊接時間：

(14x3.14/100-14x3.14/120)X16 ≈ 1.17s

共節約15+1.17 ≈ 16.2s

總結

IPG高功率激光器穩定性強，焊接質量好，體積小，易于集成。配合高功率振鏡遠程焊接，可提高效率。定焦焊接，一次焊一道工序，而采用振鏡焊接則一次可以焊接多個工序，以此來提高生產節拍效率。
