透明塑料焊接原理

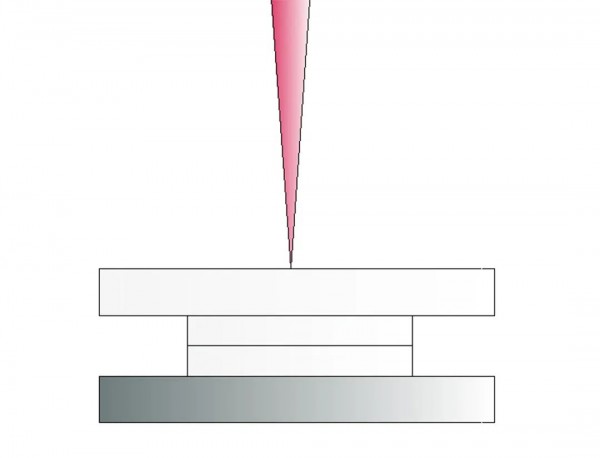

利用透明塑料對中波紅外激光吸收特性,通過精確的能量控制使二層材料接觸面開始熔化,在壓力的作用下完成融合焊接。
透明塑料激光焊接工藝

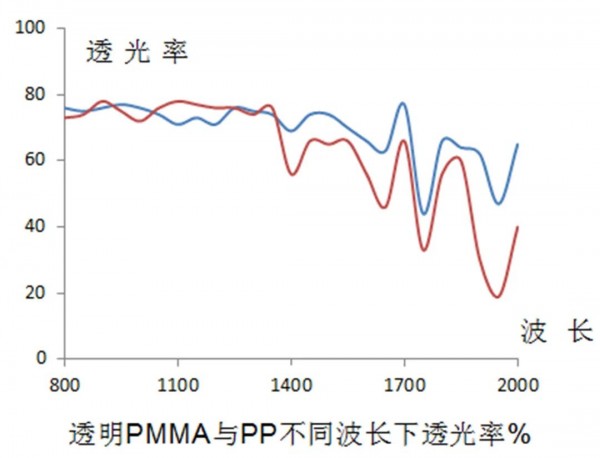

為避免添加劑影響,醫療領域常使用透明塑料,但常用的紅外激光如半導體激光器波長915nm-980nm范圍對于常見的透明塑料吸收率低,無法實現焊接,使用該波段波長需在上下層間添加吸收劑,添加吸收劑需增加成本,同時對生物傷害存在不確定性。
為了實現透明塑料焊接,利用透明塑料吸收率較高的中紅外波長激光進行焊接,配合特殊治具實現透明塑料與透明塑料的焊接。
透明塑料常見結構

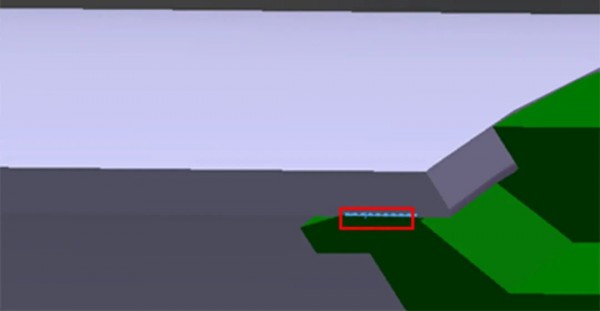

內外層套管結構

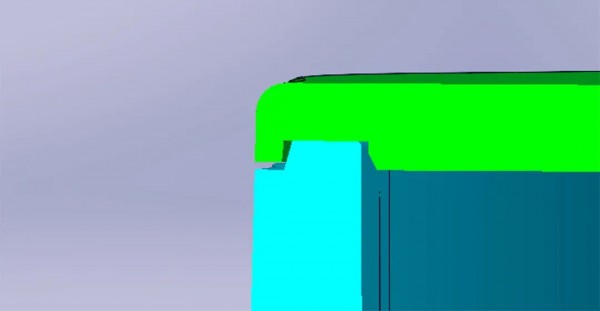

上下層疊焊結構
常見結構為上下層疊焊結構,焊接上層透明塑料吸收激光,建議厚度不超過1.0mm,避免激光對材料表面產生影響;采用內外套管結構時需要過盈配合保證貼合及一定自緊力。
透明塑料焊接的優點
01焊縫美觀
相對于超聲波和震動焊接:機械應力低、不損傷表?、無焊渣和工具費用低;
02高效率
相對于熱板和熱氣焊接:熱應力低、無濺出、毛刺少、生產周期短、機器和工具費用低;
03穩定性好
相對熱融和膠焊接:無需額外材料、過程控制容易、焊接質量?、穩定性好、生產周期短。
透明塑料焊接應用

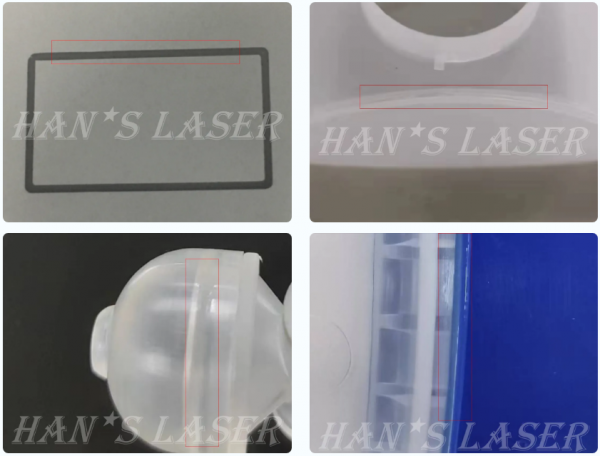

透明塑料焊接廣泛用于醫療產品焊接封裝,包括透明導管、醫療測試盒、微流體、醫療過濾器、泵體等產品焊接。
