藥物的開發和生產是一個嚴格且漫長的過程，其技術進步和迭代非常緩慢。尤其是作為占據藥物市場半壁江山的固體制劑，一百年多來一直沒有出現顛覆性技術。2015年全球第一款3D打印藥物獲美國FDA批準上市，標志著3D打印這種新興技術正式進入藥物開發和生產領域，并獲得監管部門的認可。

中國新銳醫藥科技公司三迭紀運用3D打印原理，開發了MED 3D 打印這種全新的、普遍適用于固體制劑的制劑開發和生產技術，實現了藥物釋放控制的程序化、制劑開發的數字化、以及藥物生產的連續化和智能化，使得制劑開發更快、藥物療效更優、生產質量更好。在全球醫藥創新者的共同努力下，傳統制藥行業工業4.0時代的大幕正在開啟，一個智能制藥的新時代即將到來。

一、3D打印技術概況

3D打印技術(Three Dimension Printing，3DP) 也稱為增材制造技術(Additive Manufacturing, AM)，它的理念起源于19世紀末美國的照相雕塑和地貌成形技術，直到上世紀80年代末由麻省理工學院開發才有了雛形。3D打印技術是根據計算機輔助設計(CAD)或斷層掃描(CT)設計三維立體數字模型，在電腦程序控制下，采用“分層打印，逐層疊加”的方式，通過金屬、高分子、黏液等可黏合材料的堆積，快速而精確地制造具有特殊外型或復雜內部結構的物體。

3D打印技術在機械制造、航空航天、建筑工程、醫學工程及珠寶飾品等領域已得到廣泛應用。按 照 美 國 材 料 與 試 驗 協 會（American Society for Testing and Materials，ASTM）F42增材制造技術委員會（ASTM International Technical Committee F42 on Additive Manufacturing Technologies）的分類標準, 3D打印技術可分為7類：材料擠出成型技術（Material Extrusion）、粘合劑噴射成型技術（Binder Jetting）、材料噴射成型技術（Material Jetting）、粉末床熔融成型技術（Powder Bed Fusion）、光聚合固化技術（VAT Photopolymerization）、直接能量沉積技術(Directed Energy Deposition)和薄膜層積技術（Sheet Lamination）。

二、藥物3D打印技術

藥物3D打印是近年來一個新興的技術領域。1996年6月，麻省理工學院的Michael Cima教授首次報道了粉末粘結3D打印技術可應用于制藥。之后，3D打印技術相比傳統制劑技術，以其在產品設計復雜度、個性化給藥和按需制造等幾個方面的優勢，吸引了不少藥物公司和研究機構對此進行探索。其中材料擠出成型技術（Material Extrusion）、粘合劑噴射成型技術（Binder Jetting）、材料噴射成型技術（Material Jetting）、粉末床熔融成型技術（Powder Bed Fusion）和光聚合固化技術（VAT Photopolymerization）這5種3D打印技術都被嘗試應用于制藥。下面表1小結了這5類3D打印技術的特點和適用的藥物劑型，圖1展示了這5種技術分類中的部分技術原理。

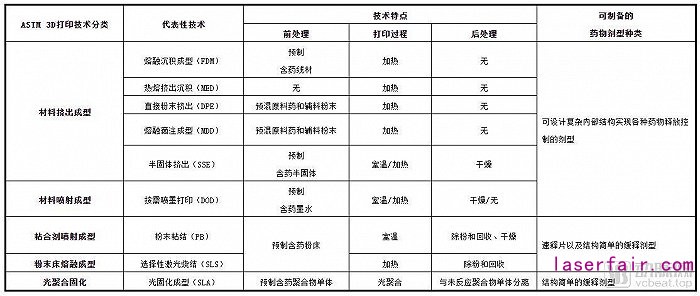

藥物3D打印技術特點及劑型

【附注】藥物3D打印技術的英文全稱和縮寫：熔融沉積成型（Fused Deposition Modeling, FDM），熱熔擠出沉積（Melt Extrusion Deposition, MED），直接粉末擠出（Direct Powder Extrusion, DPE），熔融滴注成型（Melt Drop Deposition, MDD），半固體擠出（Semi-Solid Extrusion, SSE），按需噴墨打?。―rop-on-demand, DOD），粉末粘結（Powder Binding, PB）,選擇性激光燒結（Selective Laser Sintering, SLS），光固化成型（Stereolithography, SLA）

部分用于制藥的3D打印技術原理圖

>>>>2.1 材料擠出成型

得益于良好的微觀控制與空間設計能力，材料擠出成型技術可通過構建復雜的幾何形狀與內部三維結構，實現對藥物釋放的控制。

作為最普及的3D打印技術之一，熔融沉積成型（FDM）憑借設備成本低、操作靈活等優點，被廣泛應用于藥物3D打印研究中，但也暴露出不少的缺點。

（1） 可選材料少。FDM 3D打印需要預先制備含藥線材，所制備的線材需要有適合的機械強度和彈性，避免在放入FDM打印機后通過齒輪輸送裝置時受壓發生彎曲或破碎，進而影響打印質量和精度。線材經過二次加熱擠出成型，也可能致使材料發生降解和性能變化。因此這種技術對藥用原料和輔料的選擇有很大限制，無法廣泛應用于固體制劑的研發和生產。

（2）處方開發費時費力。由于可直接用于制備線材的藥用輔料種類較少，一般需要通過加入增塑劑和其他輔料來改善線材的機械強度和彈性，會耗費大量時間用于含藥線材的處方開發和優化。

（3）無法實現連續化和規?；a(chǎn)。因線材制備和打印分步完成，生產過程無法實現連續化。FDM的生產速率和產能也較低，平均每天最多只能制備150片左右，單臺設備很難實現規?；a(chǎn)。

（4）藥物打印精度差。FDM ±10%左右的打印誤差（質量偏差）也難以滿足藥物制劑產品的高精度質量要求和生產穩定性的需求。

（5）使用商用FDM打印機難以實現復雜的制劑內部結構。多數商用FDM打印機只配備單個打印頭，只能打印一種材料，而在藥物制劑設計上需要多種材料來共同構建藥片內部三維結構，F(xiàn)DM打印機很難滿足。對單一材料構建的藥物劑型，研究人員只能通過改變藥片打印填充密度和藥片的表面積/體積比等方式來調節釋放速率，復雜的釋放方式幾乎無法實現?；蛘咚麄兪褂肍DM打印具有不同厚度或含有腔室的可溶蝕外殼，然后將粉狀、溶液或片狀藥芯后期通過手動裝配或灌注的方式填進殼中，借此實現稍復雜的延遲釋放和復合藥物控制釋放的概念研究。這樣的制備手段構建的3D打印藥物對釋放控制的靈活性不高，技術也很難真正應用于藥物產品的開發。

這些缺陷阻礙了FDM技術真正應用到制劑產品開發和商業化生產上，正如默沙東3D打印藥物首席科學家Adam Procopio在“3D打印藥物制劑的機遇與挑戰”一文中所說，找到解決上述缺陷的技術方案，包括開發一種全新的3D打印技術來替代FDM，已經成為3D打印藥物行業的下一個突破點。

同樣基于材料擠出的原理，為了更好地適用于制藥，熱熔擠出沉積（MED）、直接粉末擠出（DPE）和熔融滴注成型（MDD）這3種新的3D打印技術應運而生。和FDM相比，直接粉末擠出（DPE）和熔融滴注成型（MDD）通過使用粉末原料減少了在材料選擇上的限制，同時也避免了冗繁的含藥線材處方開發過程。

直接粉末擠出（DPE）更可實現僅用8克粉末打印藥片，充分體現了3D打印在按需生產上的靈活性。但直接粉末擠出（DPE）和熔融滴注成型（MDD）這兩種技術需要通過研磨粉碎或制粒等前置步驟預混藥物原料和輔料，難以實現連續化生產。熔融滴注成型（MDD）也存在清洗困難、無法批量放大生產的問題。

從打印精度來說，這兩種藥物3D打印技術與FDM相當，所報道的藥物打印的質量偏差大部分都在±10%以上。而熱熔擠出沉積（MED）技術則根據高分子藥用輔料的特征為藥物領域的應用量身定制，在工程學上也是完全按照MED的工藝對設備進行設計和研制。

如圖2所示，MED 3D打印可直接將粉末狀的原輔料混勻熔融成可流動的半固體，通過精密的擠出機構，以及對材料溫度和壓力的準確控制，將含藥熔融體以高精度擠出，層層打印成型，制備成預先設計的三維結構藥物制劑。整個工藝過程無需制備線材，也沒有二次加熱。并且，比直接粉末擠出（DPE）和熔融滴注成型（MDD）有優勢的是，MED使用混勻擠出裝置，可有效實現原料藥和輔料粉末的混合、熔融和輸送，為連續化進料和打印提供了可能。

獨特的精密擠出裝置可實現高精度打印，可將藥片質量偏差控制在±1%以下。多個打印站（對應多種不同物料）協同打印和打印頭陣列等創造性的工程學技術手段，實現了隨心所欲的利用多材料構建藥物復雜的內部三維結構，以及高效率、高通量的規?；a(chǎn)，解決了前述幾種材料擠出原理3D打印技術在藥物制備上的所有缺點。迄今，MED是固體制劑領域最普適和最具臨床應用價值的3D打印藥物技術。

>>>>2.2 粘合劑噴射成型

粘合劑噴射成型技術以粉末粘結打?。≒B）為代表，它是最早被應用到制藥領域的3D打印技術，已經成功實現了產業化。粉末粘結生產過程中沒有加熱，可用于制備熱穩定性差的藥物，并能實現非常高的載藥量，尤其適用于高劑量、需要快速起效的治療中樞神經系統疾病類藥物。粉末粘結打印的藥片具有疏松多孔的內部結構，在遇水后數秒內快速崩解，有助于提升吞咽困難的老年患者和兒童患者的服藥順應性。

然而，受限于粉末粘結的原理，它在藥物釋放和產品生產上仍存在諸多缺陷。只能使用單一組分的材料，在產品設計上缺乏靈活性，較難實現復雜的藥物釋放或藥物復方。在工藝上需要預制均勻分布且流動性較好的藥物和輔料混合粉末，生產完成后需進行除粉和粉末回收，并對藥片進行干燥處理，無法真正實現先進的連續化生產，所使用的打印設備也相對龐大和復雜。因?yàn)樗幤烧澈蟿┱辰映尚停瑑?nèi)部多孔，藥片外表較粗糙且容易破碎，包裝要求高，且不便于運輸。

>>>>2.3 粉末床熔融成型

可應用于制備藥物的粉末床熔融成型技術主要是選擇性激光燒結（SLS）。與粉末粘結3D打印類似，選擇性激光燒結（SLS）在工藝上需要預制含藥和激光吸收劑的粉末，并在后期進行除粉和粉末回收，無法實現連續化生產。SLS在藥物制劑內部三維結構設計上也不具備靈活性，但激光掃描速度可影響含藥粉末吸收光能量后的熔融程度，繼而影響打印出的藥片的緊實度，可通過此手段一定程度上實現對藥物釋放速率的控制。目前應用于藥物3D打印的SLS打印機多為單激光束，逐點熔融逐層堆積成型的過程限制了SLS在藥物規?；a(chǎn)上的應用。

>>>>2.4 材料噴射成型

按需噴墨打?。―OD）是主要的用于藥物3D打印的材料噴射成型類技術，可將微小液滴高頻噴射到打印平臺上或載體結構中堆積成型。按需噴墨打?。―OD）可用于制備脂質遞藥系統，改善藥物的溶解度和口服生物利用度，也可用于傳統制藥工藝比較困難的極低劑量規格藥物生產。但它在材料選擇上有一定限制，一般只能采用低黏度的藥用輔料。受限于打印原理，按需噴墨打印速度較慢，限制了它在3D打印藥物上的進一步應用。這一缺陷未來有望通過陣列式噴墨打印的方式得以改善。

>>>>2.5 光聚合固化技術

光固化成型（SLA）也有少量應用于3D打印藥物探索性研究的案例。多數光聚合樹脂的單體具有毒性，需要在打印完成后與藥片分離并清除干凈。而且，可作為藥用輔料的光聚合樹脂種類非常有限。同時，光聚合反應產生的自由基容易誘導藥物發生降解。這些都限制了此技術應用于3D打印制藥。

三、全球藥物3D打印技術的研究和開發現狀

1996年，麻省理工學院的粉末粘結3D打印技術（PB）在制藥領域的應用授權給美國新澤西的公司Therics，從此全球第一家3D打印藥物公司誕生了。Therics基于粉末粘結的技術原理，著手開發藥物3D打印技術TheriForm。因?yàn)榧夹g(shù)開發的高難度和長周期，Therics并沒有成功實現PB在制藥行業的產業化。2003年，3D打印藥物專業公司Aprecia成立， 他們重新許可了PB技術用于制藥的權利。

根據PB技術的原理，Aprecia公司歷經近10年，成功開發了可大規模生產的ZipDose制藥技術。2015年7月31日，Aprecia使用ZipDose技術開發的第一款3D打印藥物產品Spritam獲得美國FDA批準，標志著3D打印作為一種新興制藥技術獲得美國監管機構的認可，也掀起了一輪3D打印藥物研究的熱潮。因?yàn)镾pritam產品使用新的制藥技術，促成FDA于2014年成立新興技術小組（Emerging Technology Team, ETT），用于幫助和鼓勵醫藥行業實施創新技術，ETT的參與也保障了Spritam產品的順利獲批。

盡管理論上可用于制藥的3D打印技術有多種，但每一種原理都要為滿足制藥要求和藥品法規而開發專用的技術。專用技術開發的過程涉及多個環節，包括專用3D打印藥物設備的整機設計和制造，為制藥工藝和藥物劑型設計所進行的輔料研究，以及為藥物三維結構劑型的釋放機制進行體內外研究和驗證。因此，專用技術的開發需要工程學、材料學和藥學等諸多專業學科人才的通力合作。

在每一個技術方向，這幾個學科真正可以借鑒的前期研究成果都很有限，都需要從頭開始搭建科學的研究體系，進行系統的研究工作和技術開發，并通過學科間的協作和每個學科取得的階段性研究成果，來相互影響和推進技術的進步和成熟。專有技術實現產業化的過程，還會涉及3D打印技術的規模化生產，這在整個3D打印領域都處于早期探索的階段，沒有成熟的可借鑒的模式。專有技術開發成熟后，還需要通過產品的注冊申報來和法規部門合作，共同制定新技術的法規和指南。

藥物3D打印領域雖然面對一個高達數千億美元的固體制劑藍海市場，但專有技術的開發和產業化需要大量的時間和資金，更需要極強的創新創造能力，還需要領域內出現領軍型企業，來走通技術開發、產品開發、法規注冊的道路，并實現商業化的成功。目前，全球3D打印藥物行業仍處于萌芽期。從3D打印藥物的全球格局（圖3）來看，3D打印藥物公司和活躍研究機構主要分布在歐洲、美國和中國，按照技術成熟度及應用方向可分為藥物產品商業化開發、個性化給藥以及早期概念研究這3類。

>>>>3.1 藥物3D打印產品商業化開發

如表2中所示，全球范圍內將3D打印技術應用到藥物產品商業化開發階段的只有兩家公司，美國的Aprecia和中國的的三迭紀,他們都是3D打印藥物專業公司。在這個方向進行探索的還包括美國默沙東和德國默克兩家大型跨國藥企。

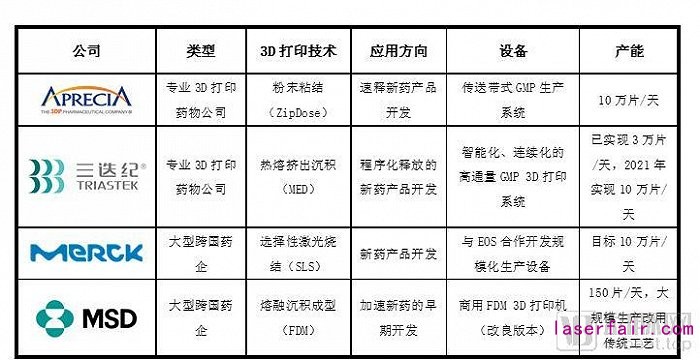

 3D打印藥物產品商業化開發方向的公司

（1）Aprecia

作為3D打印藥物領域的開創者之一，Aprecia在2003年成立伊始就確立了把先進的3D打印藥物技術應用到藥物產品開發，并實現商業化生產的目標。2007年Aprecia根據麻省理工學院的粉末粘結3D打印技術（PB）開發出了ZipDose制藥技術的雛形，并在接下來的4-5年完善了這項技術，開發出規?；瘽M足GMP要求的藥物生產系統，實現了10萬片/天的藥物生產。首款抗癲癇藥物產品Spritam（左乙拉西坦）于2015年獲批上市后，雖然掀起了3D打印藥物的研究熱潮，但由于活性藥物成分左乙拉西坦的商業競品較多，在市場上反響平平。之后，Aprecia根據自身的技術優勢，轉型成為一家藥物制劑技術平臺公司，在商業模式上以新藥產品合作開發和生產為主，與大型跨國藥企和生物技術公司開展全球化商業合作。

在技術上，Aprecia則尋求進一步的突破，通過研發吸塑包裝內打印（In-Cavity Printing）的新一代ZipDose 3D打印技術，提升產品設計和生產的靈活性，并通過打印前對含藥粉末顆粒的包衣 “預加工”，為開發和生產緩控釋藥物創造了可能。在設備上，Aprecia基于Zipdose的原理，開發了一系列具有不同產能的GMP 3D 打印設備，可用于藥物產品的早期開發以及孤兒藥產品的按需生產。2020年底，Aprecia和美國橡樹嶺國家實驗室達成了長期戰略合作，期望通過合作實現對ZipDose 3D打印生產設備的升級，進一步拓展ZipDose技術在藥物3D打印領域的應用。

（2）三迭紀（Triastek）

南京三迭紀醫藥科技有限公司（以下簡稱“三迭紀”，英文名Triastek）在2015年7月成立于中國南京，由具有中美兩國創業經歷的成森平博士與美國制劑界專家和教育家李霄凌博士聯合創立。三迭紀致力于建設全新的3D打印藥物技術平臺，全球首創了MED 3D打印藥物技術，開發了從藥物劑型設計、數字化產品開發，到智能制藥全鏈條的專有3D打印技術平臺。這種新興技術顛覆了傳統固體制劑的開發和生產方式，以及藥物傳遞方式。通過獨特的藥物制劑內部三維結構設計，MED可精準地實現藥物釋放時間、部位和速率的程序化控制，還可對藥物釋放方式進行靈活組合，能夠解決現有制劑技術無法解決的問題，為滿足各種臨床需求提供豐富的產品設計手段。開創的“劑型源于設計（Formulation by Design, 3DFbD）”的數字化制劑開發方法，變革了傳統試錯型制劑開發方式，可大幅提高新藥產品開發的效率和成功率，降低開發時間和成本。三迭紀所研制的連續化和智能化MED 3D打印藥物產線，制劑生產一次成型，通過過程分析技術（PAT）實時控制質量，在產品質量和生產成本上均顯著優于傳統制劑，這種數字化的生產過程將變革藥企的生產管理模式和法規的監管方式。

2020年4月，MED 3D打印技術在美國FDA新興技術組（ETT）立項，ETT認為這是一種全新的調控釋放的固體制劑生產手段，并對這種全自動的集成過程分析技術（PAT）和反饋控制的工藝創新高度認可。2021年1月，三迭紀用MED 3D打印技術開發的首個藥物產品T19獲得美國FDA的新藥臨床批準（IND），該產品是全球第二款向美國FDA遞交IND的3D打印藥物產品，也是中國首個進入注冊申報階段的3D打印藥物產品。這是3D打印技術在全球藥物制劑領域的重大突破。

三迭紀改變了3D打印母技術和專利集中在歐美國家的局面。經過五年的技術開發，三迭紀已成為全球3D打印藥物領域?qū)＠季肿钔暾蜕暾?qǐng)數量最多的機構。專利申請涵蓋藥物三維結構劑型設計、3D打印藥物專有設備和3D打印數字化藥物開發方法3大類19個專利家族111項專利申請，核心專利在中國、美國、歐洲和日本等主要醫藥市場國家均有布局。

除了Aprecia和三迭紀之外，Merck KGaA（德國默克）和MSD（美國默沙東）也開始布局和嘗試使用3D打印技術開發可商業化的藥物產品，目前兩家公司都處于使用3D打印技術加速藥物產品早期開發的階段。

（3）Merck KGaA（德國默克）

Merck KGaA（德國默克）于2020年2月宣布，計劃使用粉末床熔融3D打印技術開發和生產藥物用于臨床試驗，并與全球最大的選擇性激光燒結（SLS）3D打印設備制造商德國EOS旗下的AMCM簽訂了合作協議，開發規?；幱?D打印設備用于商業化生產，預估在未來可實現10萬片/天的產能。與傳統制藥技術相比，默克認為3D打印技術能夠提供快速靈活的方法來生產具有不同成分、劑量或釋放特性的藥物配方，簡潔的生產工藝可以讓藥片制造變得更快、更便宜，不僅可以加速新藥產品的研發，也可以有效節約成本昂貴的原料藥在處方開發階段的消耗。

另一方面，德國默克的藥用輔料公司也使用FDM 3D打印對制備線材的藥用輔料和載藥后的釋放行為進行了研究，并且基于阿博格的塑料無模成型（Arburg Plastic Freeforming, APF）技術開發了熔融滴注成型（MDD）技術，但都處于早期探索階段。

（4）MSD（美國默沙東）

MSD（美國默沙東）選擇使用FDM技術作為一種工具來加速具有藥物釋放需求的新藥產品早期開發。他們通過FDM和灌注打印結合的方式，快速制備小批量的不同釋藥特征的藥物劑型，由早期臨床試驗篩選出具有理想藥時曲線的藥物劑型原型，但到臨床中后期和商業化生產階段時，默沙東仍然沿用傳統制藥技術進行生產。

>>>>3.2 3D打印個性化制藥

除了用于藥物產品開發和大規模生產外，3D打印技術在調節藥物劑量、藥物組合和生產方式上的靈活性，使得它非常適用于個性化制藥，為根據患者個體需要、基因特征、疾病狀態、性別和年齡的藥物定制化生產提供了可能?；颊呖梢愿鶕?jù)自身實際需求定制藥片中的藥物劑量，以減少因攝入劑量過高而產生的個體副作用?；颊咝枰玫亩喾N藥物也可通過3D打印定制到單個藥片中，避免漏服和誤服，提高服藥順應性。3D打印技術還可實現外觀、口感等的個性化定制，尤其是在兒童用藥方面，可通過打印個性化的形狀、顏色和口味的藥片提高兒童患者的服藥依從性。

在3D打印個性化制藥方向上，主要參與者是大型跨國藥企AstraZeneca（英國阿斯利康）、獨立研究機構TNO和3家專業3D打印藥物公司FabRx、Multiply Labs和DiHeSys。主要商業應用場景是針對醫院藥房和門診，即時打印個性化藥片，為個性化的治療劑量提供了一種快速和自動化的選擇。

（1）FabRx

FabRx由英國倫敦大學學院（University College London, UCL）的兩位教授Abdul Basit和Simon Gaisford在2014年創建，是3D打印藥物領域最活躍的公司之一。成立至今，他們探索和研究了各種3D打印藥物技術，包括熔融沉積成型（FDM）、光固化（SLA）、選擇性激光燒結（SLS）和半固體擠出（SSE），發表了3D打印藥物相關學術文章40余篇，并出版名為“3D Printing of Pharmaceuticals”的專業書籍。

針對個性化給藥，F(xiàn)abRx開發了桌面3D打印機M3DIMAKER和軟件M3DISEEN，并于2019年9月在西班牙Santiago de Compostela一家醫院進行了兒童臨床試驗，為患有罕見的代謝紊亂—楓糖尿病(MSUD)的兒童制備了個性化藥物劑型。FabRx新開發的直接粉末擠出（DPE）技術，可快速靈活地制備多種藥物劑型，能更好地應用于個性化制藥場景，在未來也有可能應用到加速藥物產品早期開發上。

（2）AstraZeneca（英國阿斯利康）

2019年，AstraZeneca（英國阿斯利康）宣布和全球工業噴墨技術領先者英國賽爾公司（Xaar）以及3D打印設備公司Added Scientific進行合作，探索通過噴墨3D打印技術進行臨床個性化用藥的工業化生產的可行性。

（3）TNO

荷蘭應用科學研究組織TNO（The Netherlands Organization for Applied Scientific Research）是荷蘭國家政府在1932年成立的獨立研究機構，在多材料復合打印和高速打印方向上有著深厚的技術積累。近年來TNO開始進軍3D打印食品和藥物領域，并應用FDM, SLS, PB等主流3D打印技術在這個領域進行了廣泛的研究和探索。TNO認為3D打印技術是一種更先進的制劑開發和生產技術，可靈活多樣地自由開發具有不同劑量、藥物分布、藥片結構和形狀的藥物，包括復方藥物。

和FabRx類似，TNO在3D打印藥物上的研究方向主要集中在個性化制藥，以及利用3D打印加速藥物產品早期開發上。他們針對藥物3D打印開發了基于FDM、SLS和PB原理的打印機，同時也開發了連續化熱熔擠出打印機原型探索提高藥物生產的產能，并申請了相關專利。他們也把3D打印技術和可在體外模擬人類消化系統不同部分功能的InTESTine測試平臺結合，研究如何通過3D打印技術實現對藥物口服生物利用度的改善。

Multiply Labs和DiHeSys則主要致力于使用FDM技術開發個性化制藥的生產設備，實現3D打印技術在個性化藥物制備的終端應用。

（4）Multiply Labs（美國）

Multiply Labs是一家位于美國南舊金山的初創公司，2016年由來自麻省理工學院的工程師和米蘭大學的藥學科學家共同設立。Multiply Labs主攻個性化定制藥物和營養劑，通過兩步法制備個性化藥物劑型，第一步通過FDM打印具有不同厚度的膠囊殼，通過調節膠囊殼的材料與厚度控制藥物釋放的時間和部位；第二步采用自動化的填充生產線往膠囊殼中填充藥物或營養劑。不同的藥物可置于同一個膠囊的不同腔室中實現復方，從而提高病人的順應性。

（5）DiHeSys（德國）

初創公司DiHeSys Digital Health Systems于2018年成立于德國。公司的主營業務為面向醫院藥房和門診的個性化制藥，主要通過FDM技術打印制備含有多種藥物的多層片。公司計劃于2021年第一季度在歐洲醫院開展個性化給藥臨床試驗。公司同時開發和生產2D/3D打印機、部件和相關軟件用于銷售。DiHeSys在2020年12月份最新公開的一篇專利中，展示了一種通過噴墨打印制備可拼接的不同藥物單元，達到緩控釋釋放目的的構思，預示著公司下一步也會在噴墨打印制藥的方向上進行探索。

和3D打印藥物商業化產品開發和生產這個方向相比，推動3D打印技術融入個性化醫療的場景面臨著更多挑戰和更長的實現周期。但是，3D打印極高的靈活性以及按需生產的能力使得它在個性化制藥上的潛力也很巨大，也是未來制藥的發展方向之一。除了法規和監管上所面臨的巨大突破，3D打印個性化藥物還需要從制藥材料、制藥流程、藥品銷售等多個環節進行規范才能確保3D打印個性化藥品的安全性。

>>>>3.3 藥物3D打印早期概念研究

目前，全球藥物3D打印領域的大多數機構都在早期概念研究階段。大型跨國藥企如拜耳、葛蘭素史克和輝瑞主要通過設立跨部門虛擬3D打印小組，進行全球情報調研，內部采用商用3D打印機進行初步研究，外部和科研機構合作進行課題研究和發表論文。高校研究機構包括英國諾丁漢大學的Roberts CJ 研究組、英國中央蘭開夏大學的Alhnan MA研究組、美國密西西比大學的Repka MA研究組等，研究課題基本集中在1到2個3D打印技術領域，目前均處于概念期。諾丁漢大學擁有英國國家增材制造中心，其Roberts CJ 研究組的研究主要集中在使用半固體擠出（SSE）和按需噴墨打印（DOD）開發緩控釋3D打印藥物劑型，并和葛蘭素史克聯合發表相關研究成果。中央蘭開夏大學的Alhnan MA研究組和密西西比大學的Repka MA研究組的研究方向則主要集中在使用FDM聯用熱熔擠出（HME）制備3D打印藥物。

四、藥物3D打印行業發展態勢

1.藥物3D打印因其快速、靈活和精準控制釋放的特點，將成為制藥行業的熱點。

經過多年的技術積累，藥物3D打印領域領軍型公司已經顯現。和傳統制藥工藝相比，藥物3D打印技術在臨床產品設計、加速藥物開發和先進生產制造等方面體現出了顯著的技術優勢。這些新技術公司通過產品走通法規注冊的道路，會吸引很多傳統藥企使用這樣的新興技術來開發和生產藥物。藥物3D打印公司通過和傳統藥企的技術合作，共同探索更多的研發、生產和商業應用的場景，加速新技術的日臻完善和廣泛使用。

2.藥物3D打印在規?；a(chǎn)和個性化用藥兩個方向上都展現出廣闊的應用前景，商業潛力巨大。

因?yàn)閭€(gè)性化用藥需要突破更大的法規障礙，同時改變藥物商業流通的體系，可以預測規?；幬?D打印會首先實現商業化的成功。歐洲和美國法規部門都在和藥企合作，積極探索個性化用藥的指導原則，助力新技術解決患者因個體差異而產生的不同臨床需求。中國和美國在藥物3D打印規模化方向上有首發優勢，歐洲在藥物3D打印個性化方向上的研究和應用則更為活躍。可以預判，3D打印藥物的商業化落地將發生在這些主要藥物市場國家。

3.藥物3D打印將成為未來固體制劑開發和生產，以及產品更新迭代的重要先進技術。

固體制劑的生產工藝已有100多年的歷史，全球市場規模高達數千億美元。相比其他產業如半導體、汽車等，制藥行業因其嚴格的法規監管和技術開發的高難度，自我革新和技術迭代的速度相對較慢。藥物3D打印是可見的最有能力改變藥物制造的技術。2017年，美國FDA發布促進新興技術用于制藥的行業指南，其中3D打印和連續化生產是重要的戰略方向。

4.藥物3D打印是智能制藥的核心技術，將推動制藥行業邁入智能制藥新時代。

藥物3D打印是基于計算機模型的數字化生產技術，它構建了數字化制藥的基礎。通過對藥用3D打印設備和產線的設計，其他先進的信息化技術比如大數據、人工智能（Artificial Intelligent, AI）、物聯網（Internet of Things, IoT）以及精密的在線物理和化學檢測技術，均可用于制藥的生產流程和質量管理，很多生產和檢測環節都通過機器人來實現生產無人化。同時，可以通過基于數據的中央控制系統，對全球的無人化產線進行監控、反饋和管理。

3D打印藥物在研發和生產過程中產生的大量工藝和檢測數據，結合技術開發中建立的模型和算法，使得大數據分析和人工智能技術在3D打印藥物開發和生產環節得以應用，反饋和優化整個流程，進而實現智能化制藥。
