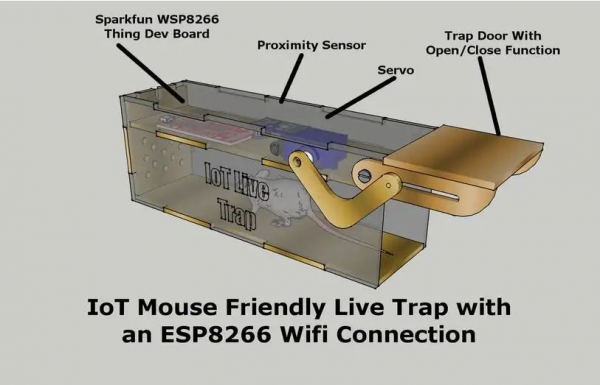

這是捕獲小獸而不傷害它們的陷阱,因此您可以將它們釋放到外面。如果接近傳感器檢測到老鼠,伺服電機將關閉門。您將收到即時消息或電子郵件,通知您捕獲了它。當您不在家或不遠時,無論您身在何處,都可以打開陷阱。
第 1 步:3D設計和2D文件
注:文末附木材激光切割設計圖,為lcp格式文件。
第 2 步:電子和軟件

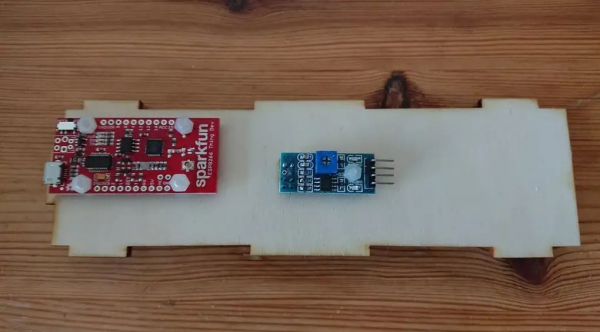

在這個項目中,我使用了 Sparkfun 8266 Thing、一個 Ir 接近傳感器和一個小型伺服電機。
要在 Arduino 中使用 cayenne 庫,您可以在此處下載該庫:
https://mydevices.com/cayenne/docs/getting-started/#getting-started-arduino-arduino-setup-using-cayenne-arduino-library
第 3 步:3 線反射式LR傳感器

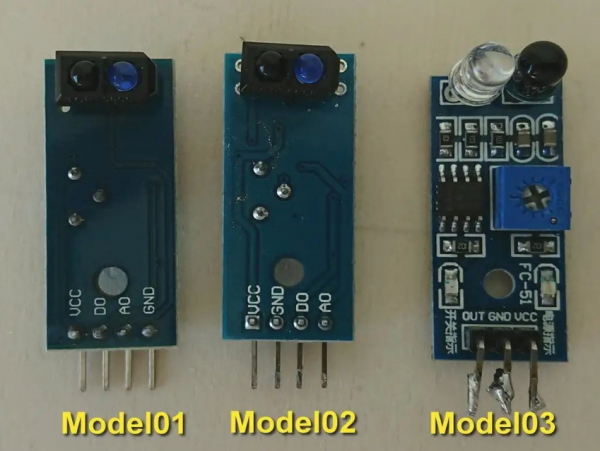

這個 LR 模塊有不同的版本。我拿了這個,因?yàn)楫?dāng)它安裝好后,你可以很容易地使用修剪器來調整距離。到目前為止,我在互聯網上找到了 3 個不同的模型。所有這三個在這個項目上都工作得很好。
Model 01 是我最后用的那個。
02 型與 01 型相同,但引腳排列不同。
Model 03 很容易找到,但你必須在 PCB 的另一側焊接 Ir 二極管,否則你無法接觸到旋轉電位器。
第 4 步:外觀造型

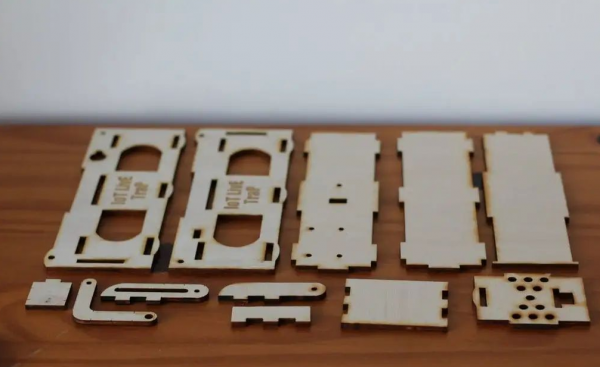

設計圖:

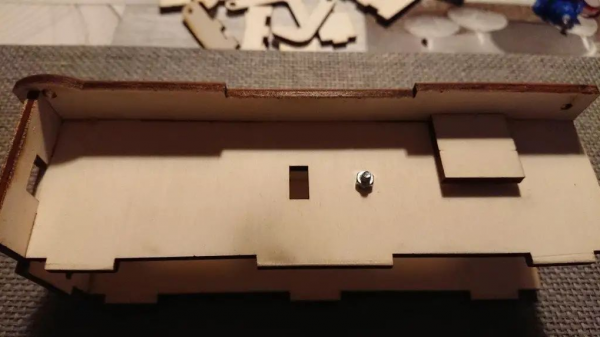

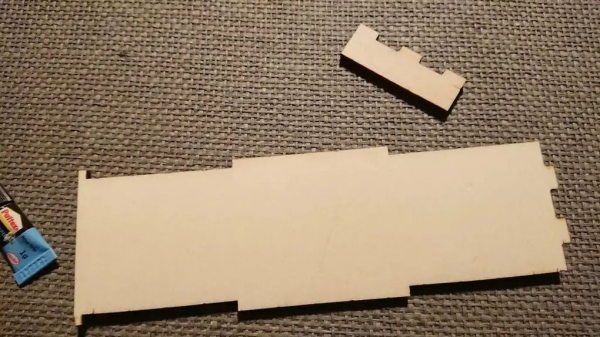

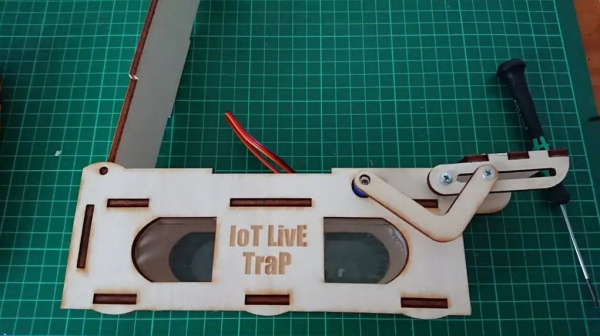

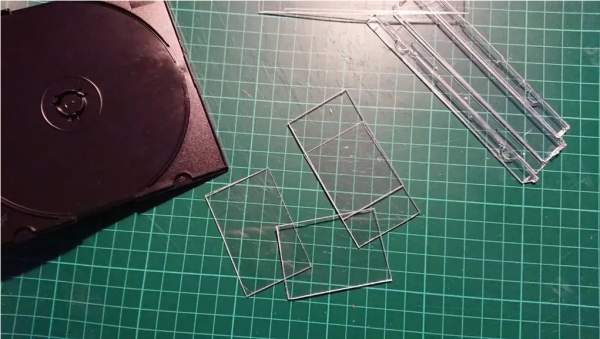

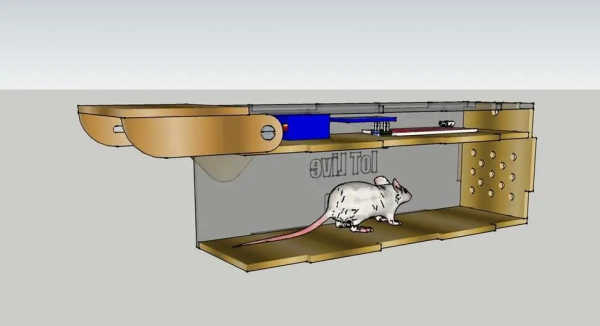

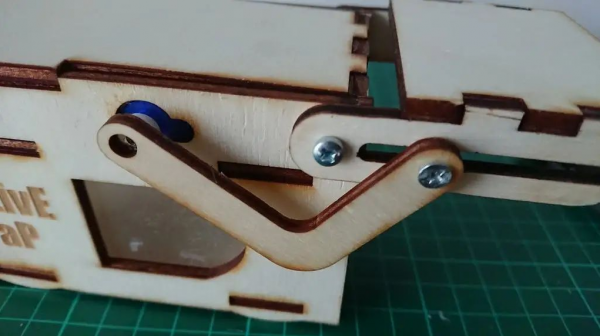

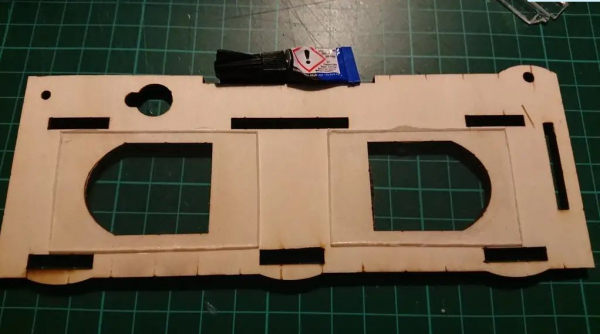

我用激光切割機制作了木制版的捕鼠器。我試圖設計最佳的盒子。在這里您可以看到外殼是如何組裝在一起的。對于窗戶,我使用了 CD 盒的亞克力部分。
第 5 步:Cayenne 儀表板
大多數陷阱是通過https://mydevices.com/的 Web 端控制的。

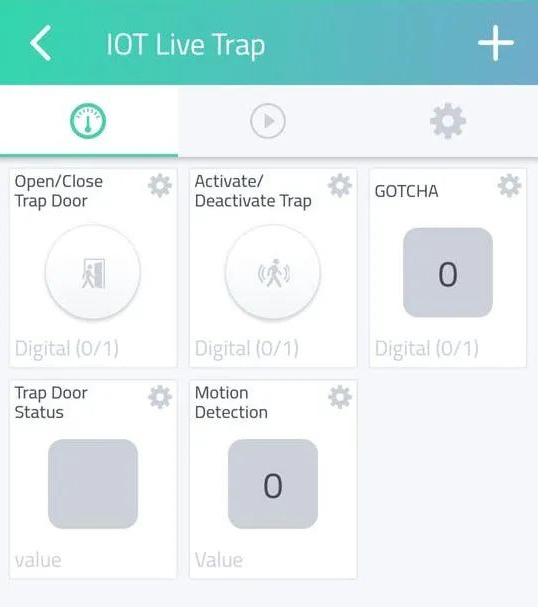

觸發器仍然存在一些問題,但它可以工作,并且當陷阱抓住老鼠時我會收到一條短信。您可以:打開/關閉門并查看狀態。激活/停用運動檢測。當有動作時,即使未激活,它也會始終顯示,以查看老鼠是否在內部移動。

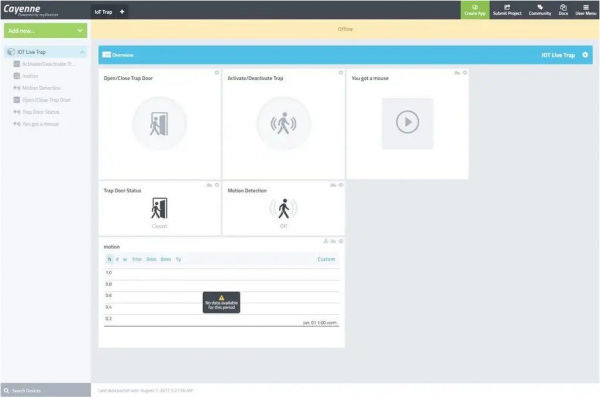

以上是網絡瀏覽器和移動應用截圖。
第 6 步:寫在最后
要做的事情:
添加一個緊急計時器,以在與 Internet 的連接丟失時釋放老鼠。
最后要知道的要點:
您可以使用此 ESP8266 Wifi 模塊或任何其他 Wifi 模塊。
避免陽光直射,否則 LR 接近傳感器將不起作用。
在這些測試中沒有動物受傷。
我知道還有更簡單的解決方案,比如一只貓或一個空瓶子,但這是一個很有潛力的有趣項目 :)
設計圖:
