激光劃刻汽車VIN碼的應用

激光制造網 來源:翔明激光2022-04-15 我要評論(0 )

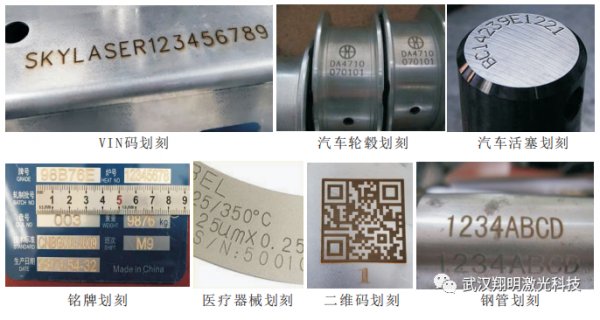

激光劃刻可適用于航空航天、軌道交通、汽車制造、海洋船舶、不銹鋼鋁合金制品、模具加工等眾多領域,尤其適合用于對劃刻深度有特殊要求的場景,如汽車VIN、鋼材熱處理前...

激光劃刻可適用于航空航天、軌道交通、汽車制造、海洋船舶、不銹鋼鋁合金制品、模具加工等眾多領域,尤其適合用于對劃刻深度有特殊要求的場景,如汽車VIN、鋼材熱處理前標識、石油管道及閥門深度標識等。總之在要求劃刻深度、耐磨損等場合都可考慮激光劃刻機。


激光劃刻汽車VIN碼

每輛汽車均對應一個汽車識別碼(Vehicle Identification Number,VIN)。ASE標準規定:VIN碼由17位字符組成,其中包含車輛制造商、車型年份、車型、車身形式及代碼、發動機代碼及組裝地點等信息。通過汽車的VIN碼,可以得到汽車的歷史報告,追溯相關的信息,也相當于每輛車的身份證號,其重要性不言而喻。


對于VIN碼的刻印質量檢測標準也極為嚴格:


01、字符刻印于鋼板之上,刻印區域無凸凹坑,拉毛焊渣油污等缺陷
02、VIN碼兩端用“☆”作為起止符號,字符深度不低于0.2mm
03、字體最大斜度為0.5度;字符間距為1.0mm
04、VIN水平刻度標準字符上下跳動量不大于0.5mm;且字符打印完整,準確不允許存在變形歪斜的現象
05、VIN碼經過噴涂后,可以進行清晰拓印

目前在主機廠大多使用劃刻式打碼機。由于氣缸作用力不均勻,容易造成VIN碼字符的深度不均勻且深度達不到技術要求,造成VIN碼整體不合格,影響車輛出廠檢測,甚至影響注冊上牌。與此同時,由于此機器是滑動實現打碼,在打印17個字符時候時間往往大于60秒,耗時較長,根本不能滿足正常的工藝節拍需要,成為整個生產線上的瓶頸工位。
激光劃刻由于其聚焦光斑尺寸小,加工精度很高。使用相同的激光參數時可得到均勻一致的劃刻效果,不會出現變形歪斜的現象。在使用激光劃刻時,激光的峰值功率高,脈沖頻率也很高,可以在減小熱輸入的情況下,既保證能夠標刻的很深,同時保證工件不會彎曲變形。


汽車VIN碼激光劃刻工藝參數

設備型號字符規格劃刻深度效率
SKY-HK300

字符數19

高7mm

寬3mm

0.3mm30s


激光劃刻VIN碼效果圖

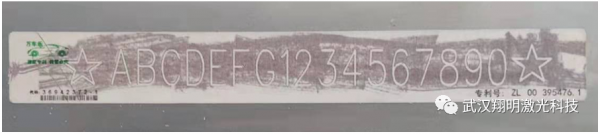

電泳漆(20μm)后拓印效果

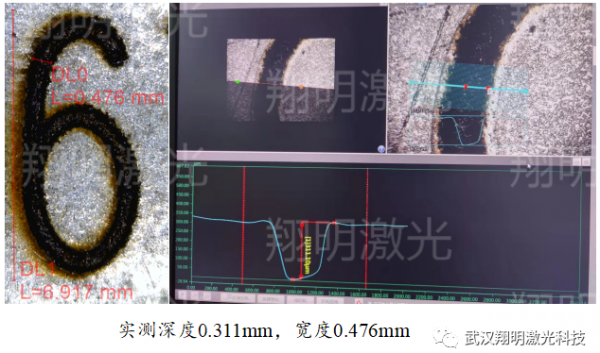

劃刻字符檢測


采用翔明激光SKY-HK300激光劃刻設備可以實現30s內VIN碼劃刻,劃刻字符清晰,噴涂處理后拓印效果依然良好。通過字符形貌、深度等檢測,并對比VIN碼質量檢測標準,表明激光劃刻完全滿汽車足VIN碼的刻印質量要求。
