超材料雖然是由日常使用的聚合物、陶瓷和金屬制成,但由于其精密的微觀結構錯綜復雜,因而具有非凡的特性。
在計算機模擬的幫助下,工程師們可以任意組合微觀結構,觀察某些材料如何轉變,比如看看某些材料如何轉化為聲聚焦聲學透鏡或輕質防彈膜等。
但是,模擬設計只能到此為止。要確定超材料是否能達到預期效果,必須對其進行物理測試。但一直沒有可靠的方法在微觀尺度上對超材料進行推拉,并了解它們將如何反應,而在此過程中又不會接觸和物理?yè)p壞超材料結構。
為了解決這個問題,麻省理工學院的研究人員開發了一種技術,利用兩束激光系統探測超材料——一束激光快速照射結構,另一束激光測量結構的振動響應方式,就像用木槌敲擊鐘聲并記錄其混響一樣。與木槌相比,激光沒有任何物理接觸。然而,它們卻能在超材料的微小橫梁和支柱上產生振動,就像結構受到物理打擊、拉伸或剪切一樣。
這張光學顯微照片顯示了反射基板上的微觀超材料樣品陣列
然后,工程師們就可以利用由此產生的振動來計算材料的各種動態特性,例如材料對沖擊的反應以及材料對聲音的吸收或散射。利用超快激光脈沖,他們可以在幾分鐘內激發并測量數百個微型結構。這項技術首次為動態表征微尺度超材料提供了一種安全、可靠和高通量的方法。
“有了這種方法,我們可以根據想要的特性,加快最佳材料的發現?!甭槭±砉W(xué)院機械工程學院的研究人員Carlos Portela教授表示。研究團隊將這種方法稱為L(zhǎng)IRAS(激光誘導共振聲學光譜學)。

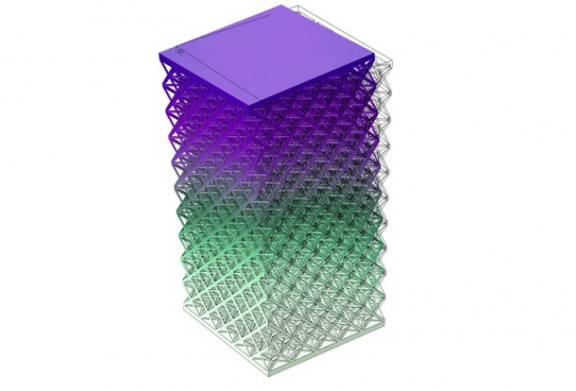

Portela使用的超材料是由常見的聚合物制成的,他將這些聚合物3D打印成由微觀支柱和微型梁制成的微小的腳手架狀塔。每座塔都通過重復和分層單個幾何單元來形成圖案,例如連接梁的八角配置。當端對端堆疊時,塔式排列可以賦予整個聚合物原本不具有的特性。
但工程師們?cè)谖锢頊y(cè)試和驗證這些超材料特性方面的選擇受到嚴重限制。納米壓痕是探測這種微觀結構的典型方式,盡管是以一種非常謹慎和可控的方式。該方法使用微米級尖端緩慢向下推動結構,同時測量結構壓縮時的微小位移和力。
Portela說:“但這種技術只能進行得很快,且會破壞結構。我們想找到一種方法來測量這些結構的動態行為,在對強烈撞擊的初始反應中,又不會破壞它們?!?nbsp;
該團隊想到了激光超聲波——一種非破壞性方法,使用調諧到超聲頻率的短激光脈沖來激發非常薄的材料(如金膜),而無需接觸。激光激發產生的超聲波在一定范圍內,可以使薄膜以一定的頻率振動,而科學家可以利用該頻率來確定薄膜精確厚度,精度可達納米級。該技術也可用于確定薄膜是否存在缺陷。
研究團隊意識到,超聲波激光器也可以安全地誘導他們的3D超材料塔振動;這些塔的高度從50微米到200微米不等,在微觀尺度上與薄膜相似。
為了驗證這一想法,研究人員建造了一個由兩個超聲波激光器組成的桌面裝置——一個用于激發超材料樣品的“脈沖”激光器和一個用于測量由此產生的振動的“探測”激光器。
然后,研究人員在一塊小于指甲蓋的芯片上打印了數百個微觀塔,每個塔都有特定的高度和結構。他們將這座超材料的微型結構放置在兩個激光器裝置中,然后用重復的超短脈沖激發塔體。第二臺激光器則測量了每座塔體的振動。由此,研究小組收集了數據,并尋找振動的模式。

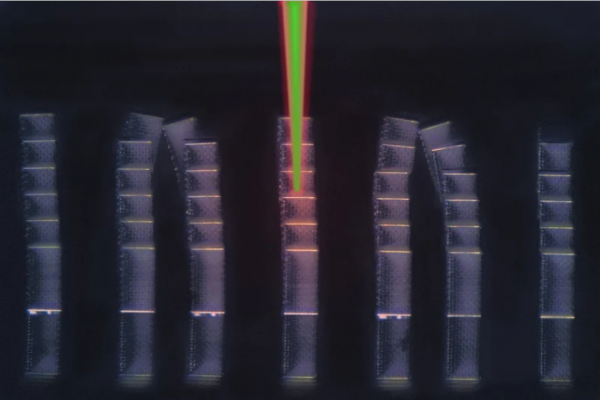

3D打印的塔體。麻省理工學院的研究人員使用激光安全地掃描超材料微型塔,從而引發振動,然后用第二束激光捕獲振動并進行分析,以推斷結構的動態特性,例如響應沖擊的剛度。
Portela說:“我們用激光激發所有這些結構,就像用錘子擊打它們一樣。我們捕捉到數百座塔體的擺動,它們的擺動方式略有不同。由此我們可以分析這些擺動,并提取每個結構的動態特性,例如它們對沖擊的剛度,以及超聲波穿過它們進行傳播的速度?!?nbsp;
研究人員使用同樣的技術來掃描塔架的缺陷。他們3D打印了幾座無缺陷的塔體,然后打印了相同的結構,但有著不同程度的缺陷,例如缺少支柱和橫梁(這些支柱和梁甚至比紅細胞還小)。
Portela說:“由于每座塔都有一個振動特征,我們發現,在同一結構中放入的缺陷越多,這種特征的變化就越大。如果你檢測到一個特征略有不同的結構,你就會知道它并不完美?!?nbsp;
他說,科學家們可以在自己的實驗室里輕松地重新創建激光裝置。然后,實用的、現實世界的超材料的發現將得以加速發展。就Portela而言,他熱衷于制造和測試聚焦超聲波的超材料,例如提高超聲波探頭的靈敏度。他也在探索抗沖擊超材料,例如用于自行車頭盔內部的襯里排列設計。
研究人員表示,通過這一研究來表征超材料的動態行為,有助于探索超材料的極致。該研究發表在《Nature》雜志上。
