隨著近幾年電子產品（手機、筆記本電腦、平板）和車載玻璃（特別是電動汽車）的不斷大幅度的更新?lián)Q代，對與玻璃采用激光切割的方式也越來越多，今天在這里簡要的梳理一下我們常見的幾種激光切割方式。

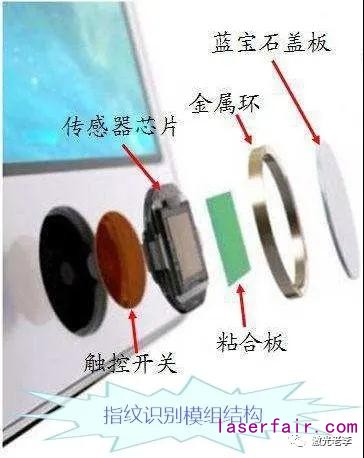

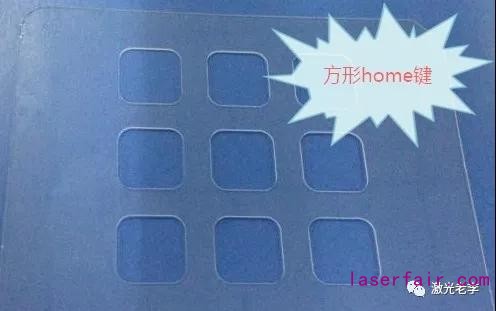

其實激光切割玻璃的大規模普及應用，應該追溯到5年前蘋果的指紋識別蓋板（home鍵）和攝像頭蓋板的應用，材質使用的是藍寶石材質，然后再普及至國產手機的一部分指紋識別蓋板，藍寶石或者陶瓷材質，再然后藍寶石熱度下降之后，國產手機創新性的用鋼化玻璃完美的替代了藍寶石材質，使得成本得以大幅度的下降和普及。

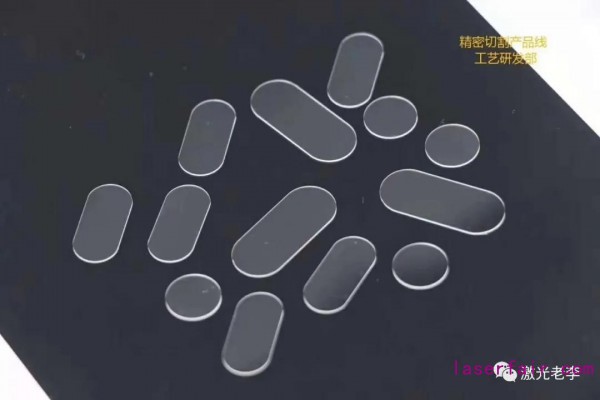

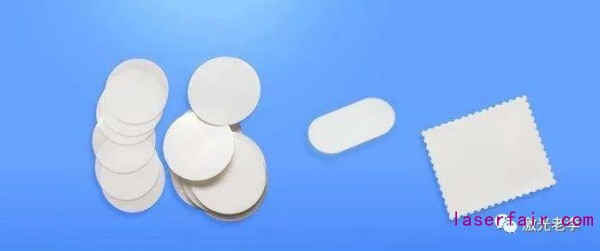

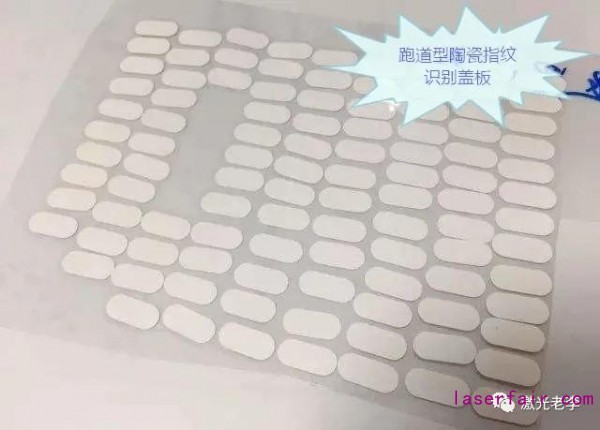

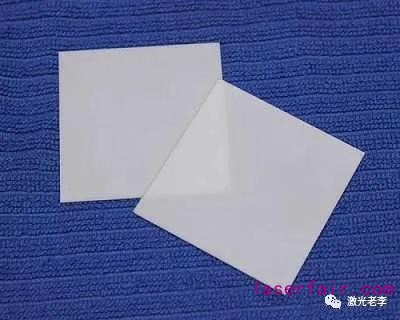

最早期的藍寶石玻璃切割，通常采用的是光纖激光器+切割頭的傳統方式來進行切割，比較適合大片切中片（圓形或者方形）的一個工藝流程，中片開出來后，再用紅外皮秒激光器+振鏡的一個切割方式來進行激光切割小片，這種方式基本上持續了2年時間，當然，這種制程工藝同樣適用與陶瓷（氧化鋯陶瓷）激光切割一個工藝制程，而陶瓷的開中片工藝，也同樣可以采用CO2激光器+切割頭的一個搭配組合，但是，中片切小片，同樣也是采用的紅外皮秒激光器+振鏡的切割方式。此為傳統的激光表切工藝。

激光表切的工藝，類似激光打標機的一個工作原理，就是在精密激光切割的軟件內，畫出來指定型號規格的圖形，根據皮秒激光器的最小線寬，來一層一層剝離掉藍寶石或者陶瓷表面的材料，從而形成相應的切割道，直致產品完全切透，也叫激光剝離，再用治具把小片吸取出來即可。

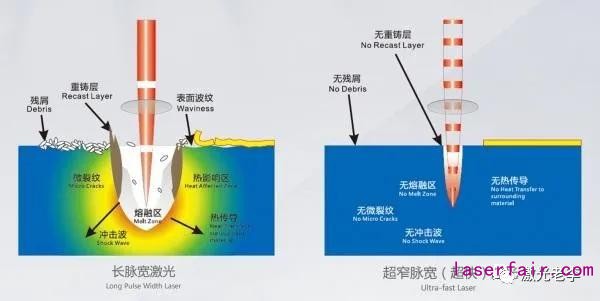

這種表切的制程工藝相對成熟，因?yàn)槠っ爰す馄鞯念l率調節范圍廣，單點能量高，所以可以輕松的剝離掉產品，最小線寬足夠小，所以，崩邊量可以控制在20-30μm以內，基本可以滿足小片產品的工藝制程。但是，此種表切的工藝，范圍不能做大，目前常規的應用在60mm*60mm范圍之內，再往上去的范圍的話，受限與目前紅外皮秒激光器100瓦激光能量的限制條件和遠心鏡頭的工作范圍的條件限制，未發現市場上有更大范圍的工作區域。

其實，還有一個重要因素就是，50瓦以上的紅外皮秒激光器，進口都是受限的，基本上都是來自德國通快或者美國相干公司等一些國外公司，特別是100瓦的紅外皮秒激光器，我們國內廠商要拿到這種高功率的紅外皮秒激光器，因?yàn)橘Q(mào)易壁壘和技術壁壘的原因，價格高，交期基本上都在3個月左右，這個是對我們國內激光行業來說是個大問題，咱們國內就算買人家的激光器有問題點，也無權維修和維護。技不如人，就需要更加努力學習，好在國內已經在低功率的紅外皮秒激光器上出現了國產替代（＜50瓦皮秒激光器），距離皮秒激光器的普及應用，將有深刻的意義。

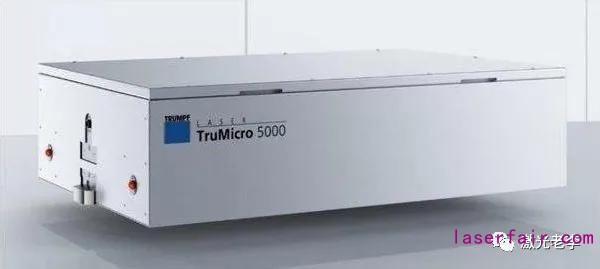

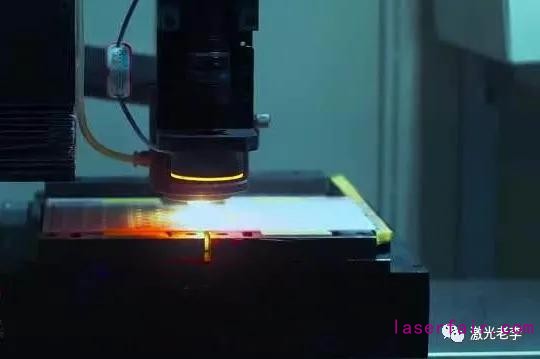

下圖這家伙可不便宜，而且還得小心點伺候著，得需要恒溫空調房，過段時間還得給它用藥水清洗清洗，老金貴了，關鍵這玩意老外還不一定樂意賣給你。

另外，紅外皮秒激光器行業內普遍使用的是雙工位操作，就是把一臺激光器進行光路的分光后，分別使用2套振鏡和2套鏡頭，2套治具，輪流切割，這樣可以大幅度的提高效率，同時，也是自動化上下料的一個必然步驟。

為什么還說受限與鏡頭的范圍內，根本的原因就是：當用大鏡頭的時候，范圍大了，但是，分配到激光單點的能量就相對弱了很多，造成用大鏡頭無法剝離材料的情況，現在目前使用最多的就是100瓦紅外皮秒激光器和50瓦紅外皮秒激光器，也是條件受限的一個原因。

采用紅外皮秒激光器+振鏡的方式進行表切工藝，因?yàn)槭怯苗R頭聚焦激光，就自然而然的必然存在一個角度的問題點，行業內稱之為錐度的問題點，0.3mm的藍寶石為例，采用此種表切的激光切割工藝，一般錐度能控制在13°已經很好。

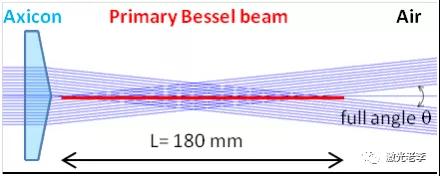

隨著大家對皮秒激光器的應用了解，我們?cè)趹?yīng)用的過程中發現了一個非常有意義的一個技術，行業內稱之為貝塞爾光束，也有叫一刀切技術，這個工藝其實可以嚴格定義為表切和隱切中間的一種柱狀切割工藝，目前還未有一個明確的名稱，就我個人而言，是偏向與是一種隱切的工藝。

為何我個人認為是一種隱切工藝呢？因?yàn)樨惾麪柟馐暮诵墓に囋磉€是在透明材料中間形成一種很小局部的熱熔現象，而且目前我們已知的皮秒激光器內，也只有紅外皮秒能產生貝塞爾光束現象，而綠光皮秒和紫外皮秒激光器，均無法形成貝塞爾光束的效應。

而行業內稱之為表切和隱切中間的一種柱狀切割工藝，其實就是利用了紅外皮秒的一種熱熔現象，表切工藝的核心就是從材料表面進行一層一層剝離，隱切工藝的核心就是在材料中間層面進行定向的爆破點，而貝塞爾光束是在材料中間層面進行熱熔，是即兼顧了表切工藝也兼顧了隱切工藝，現在就看大家如何去定義它了？

有了此技術之后，我們對與玻璃、藍寶石、硅等透明材料的激光切割就又多了一種選擇，僅限透光材料，在此再次明確一下：貝塞爾光束切割，僅限透光材料。

而貝塞爾光束激光切割機的切割方式是配備的激光切割頭，這樣無論是平臺移動還是激光切割頭移動，都極大的方便了激光切割任意圖形，由于此類加工方式在材料內部的切割，且激光能量的一個高斯分布狀態，我們完全可以在切割過程中的0錐度和極小的崩邊量（行業內一般為＜10μm），這樣就大大的改善了表切工藝的工藝痛點。我們用貝塞爾光束激光切割機切割完材料之后，可以輕松的用裂片機對材料進行裂片，或者在玻璃加工過程中的一個氫氟酸浸泡工藝的一個應用，這樣大大的優化了工藝制程。另外一個極大的優勢就是，采用此類加工工藝，不會存在激光表切工藝的粉塵污染，無需進行清洗工藝。

常見的貝賽爾激光切割機的工藝流程為：1、貝塞爾激光切割中片——裂片——成品包裝，常用于藍寶石切割工藝；2、貝塞爾激光切割中片——鋼化——?dú)浞峤荨哑善钒b，常用于鋼化玻璃切割工藝；

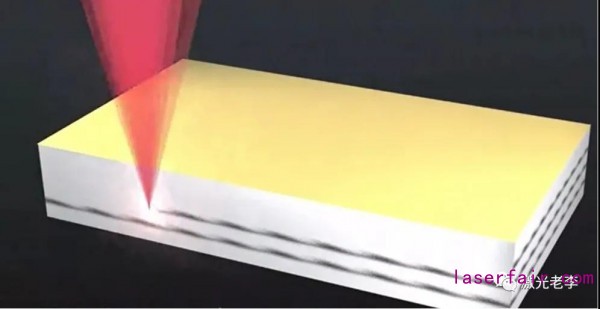

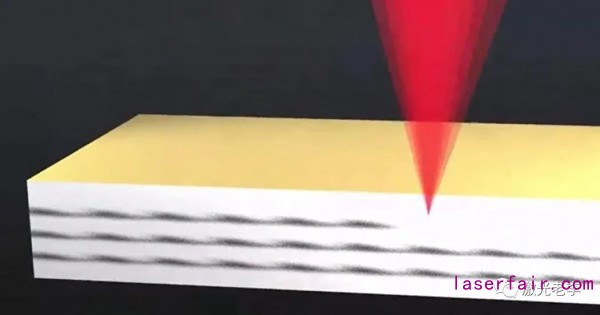

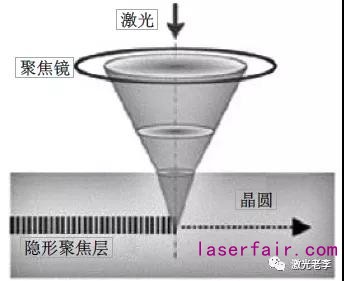

下面我們?cè)俸?jiǎn)要的說一下激光的隱切工藝，隱切，顧名思議就是隱形切割，也就是激光在材料中間層定向的進行縱向爆破點，從而形成一個材料中間的切割道，再用裂片機在切割道進行裂片即可。因?yàn)榧す饩劢乖诓牧现虚g層，所以稱之為激光隱切。當然，也有叫激光改質的。

激光隱形切割是運用多光子吸收的光學損傷現象來完成切割，當激光掃描在透明材料中間位置時，聚焦在材料內部的激光強度迅速增強材料即被加工，從而在材料內部形成一個改質層（也有叫SD 層），使材料由結構緊湊、結合緊密的不易于分?jǐn)嗟恼w改變成結合松散、易于分?jǐn)嗟拇嗾w（有的叫打破分子鍵），所以有的叫激光改質，再用裂片機將透明材料裂開即可。

目前我們常用的激光隱切工藝，主要是濾光片、晶圓、LED襯底、SiC等材料，激光隱形切割的更多應用范圍，還需要我們?nèi)ミM(jìn)行更廣泛的拓展，目前在半導體應用領域是主流。由于激光隱形切割在材料中間層的原理，所以，應用也是只能在透明材料領域，另外，超過1mm厚度的透明材料，因?yàn)樾枰诓牧蟽?nèi)部形成縱向的切割道，必須使用多次切割的一個工作，所以，太厚的材料，我們目前不建議使用激光隱切工藝。

激光改質層或者SD層，會延縱向進行一個微應力，但是，這個定向爆破點，也一定會產生橫向的微應力，為了避免橫向的微應力，目前在激光隱切工藝上，很少用到高功率的激光器，我們常規的應用就是幾瓦的一個超快激光器的應用。

另外，激光隱切工藝的一個在材料中間產生縱向應力的特點，所以，我們必須加裂片工藝才能將材料裂開，所以，目前的激光隱切工藝都是切割的直線或者放射線，想切任意圖形，不是滿足不了切割，而是無法進行裂片。目前受限領域也在此。

而激光隱切目前的最重要領域就是半導體行業領域，傳統的是用DISCO的刀輪劃片，隨著先進封裝領域的進步，刀輪劃片的切割道至少在40μm以上，且無可避免的會對芯片產生粉塵污染，而且刀輪切割的崩邊也較大（通常＞50μm），且需要不斷的用水循環來冷切金剛刀，只能進行濕式制程，且金剛刀價格也不菲，耗材嚴重，根本無法滿足現如今的先進半導體制程。

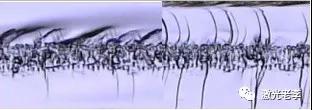

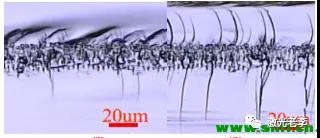

而激光隱形切割，則完美的解決了如上問題，全干式制程，無需清洗，切割道控制在幾個μm以內，崩邊也控制在幾個μm以內，速度是傳統刀輪切割的20倍以上，這就是技術的完美替代。美中不足的就是采用激光隱切工藝，無法滿足厚片制程，1mm以上的就不要考慮激光隱切了，另外，激光隱切工藝對材料表面的粗糙度也有一定的要求，粗糙度越高，越會對激光隱切產生漫反射，粗糙度越低，越對激光隱切越有利。下圖粗糙度Ra＜0.07μm與Ra＞0.07μm硅片切割后的Si片切割效果對比，請仔細看右面粗糙度大的效果，是不是特別差。

所以，在未來的先進半導體領域，激光隱形切割將大行其道，最大化的利用材料的產出比。

綜上所述，我們對常規脆性材料的激光切割，主要分為3大類：激光表切、激光隱切、貝塞爾光束激光切割。

激光表切的工藝，我們可以理解為激光打標機的原理，只是更換成了皮秒激光器或者飛秒激光器而已，還有必須加振鏡，一層一層掃下去的材料，有一定的錐度和崩邊（錐度一般＜13°，且視材料厚度來定，崩邊一般＜30μm）；

激光隱切和貝塞爾光束激光切割，都是針對透明材料領域，激光隱切一般用低功率的紅外皮秒激光器，采用隱切是激光打點在材料內部，形成一個定向的縱向爆破點，從而形成縱向的應變力，加裂片后可以輕松裂開，此工藝可以做到0錐度和極小的崩邊量（通常＜5μm）；

貝塞爾光束激光切割也是針對透明材料領域，則用高功率的紅外皮秒激光器，且只有紅外皮秒激光器在透明材料上能產生貝塞爾光束的柱狀分布，激光聚焦在材料中間層，通過熱熔的一種方式，形成縱向和橫向的爆破點，從而改變材料的分子鍵，或者叫打破材料的分子鍵，也是必須加裂片工藝才能裂開，可以實現0錐度切割，且崩邊控制量也很好（通常＜10μm）,需要增加裂片工藝。

不同點就是激光隱切只能切割直線或者拋物線，貝塞爾光束激光切割則可以切割任意圖形，只是這2種激光切割的應用領域和裂片工藝有所區別而已。
