(實現厚切超白玻璃一刀切透19mm)
在消費類3C電子行業,隨著消費者對產品高質量的追求,促使供應商對手機屏、攝像頭玻璃類蓋板及屏幕類脆性材料產品加工制造上提出更高的要求,如切割強度高、崩邊小、生產效率高、成本低、行業領先的工藝等高技術加工要求,而傳統的CNC加工存在切削液對環鏡污染,鉆頭等刀具磨損,加工效率低下,需要更多的設備、人力及更大的場地面積,直接導致成本超高。我司創科達始于2010年至今專注從事激光及其配套產品的研發、生產與銷售, 經反復研究,力求突破,生產的脆性材料無錐度皮秒激光切割機一次性解決了以上所有問題。
1. 設備優勢
相比CNC加工設備,脆性材料無錐度皮秒激光切割機,在生產過程中無耗材、 生產效率高(切割速度可達500mm/s,數倍于CNC的加工效率),為加工廠商節約了生產制造成本,提高了產品利潤。
我司設備由激光及自動化行業十余年研發設計的專業團隊研制,設備設計所采用高質量進口耐用部件,設備長期生產穩定可靠。
設備優勢:
相較于傳統切割方法設備優勢如下:
切割厚度大 實現一刀切19mm厚度白玻璃(15mm厚度一刀,并且在客戶端進行量產至今)
效率高 切割速度可高達500mm/s,數倍于CNC的加工效率,數十倍于水刀
無需二次加工 ,小崩邊,無需沖洗、打磨、拋光等二次加工
光滑平整,無損傷 邊緣整齊、垂直性佳,不產生微裂紋、破碎或碎片
邊緣強度高 是傳統切割方法的三倍
環保無耗材 無接觸切割,節能環保,
可切異形 切割精度≤20μm,能夠靈活地實現各類玻璃異形切割
2. 產品具體應用:
1、強化及非強化玻璃切割,如:汽車車窗、手機玻璃蓋板、車載玻璃蓋板、攝像頭玻璃蓋板等;
2、藍寶石玻璃切割,如:手機藍寶石蓋板、攝像頭藍寶石玻璃蓋板、藍寶石燈條(LED燈條)等;
3、其它光學玻璃切割,如:濾光片切割,反射鏡切割等;

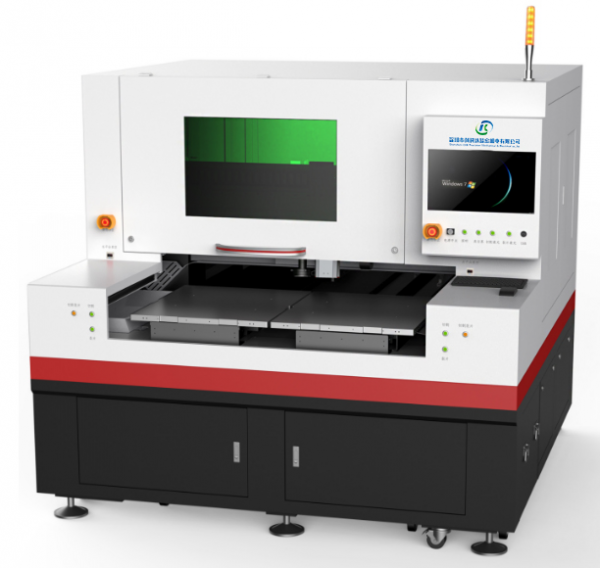

3. 產品設計性能特點:
1、光源為高功率皮秒激光器,核心種子源等核心器件均由國際一線廠商提供,使用穩定;
2、專制玻璃切割頭,鏡片全采用美國進口,光斑細,焦深長,聚焦最小光斑<2um,焦深長度可達19mm;
3、電機平臺、光學平臺基座采用天然大理石,經過二次精細研磨加工,精度等級達到00級;
4、X/Y軸電機采用高端直線電機、德國0.1um數字光柵尺、臺灣絲桿及導軌,高品質核心運動部件,24小時運行無故障;
5、采用高負壓真空泵吸附產品,保證定位穩定性;
6、 裝置對位CCD及遠心視覺鏡頭,精確識別圓、十字等Mark點;
7、電器元件采用法國施耐德,開關電源采用臺灣明緯;
8、切割軟件功能強大,支持切割裂片一體、單獨切割、單獨裂片,通過左右平臺側的啟動按鈕任意操作,靈活方便(如:左平臺切割,右平臺裂片;左平臺切割裂片,右平臺切割等);
9、突破性實現19mm厚度玻璃一刀切。

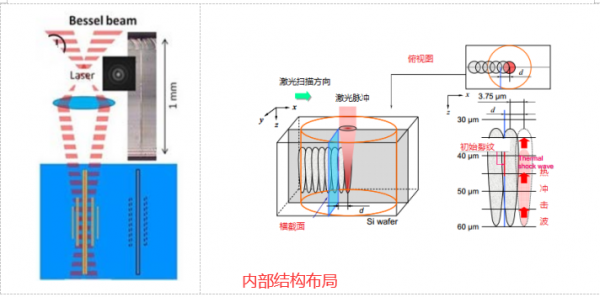

4. 設備加工原理
皮秒激光束以<10ps的脈沖的傳輸速度射出,經過光束整形放大后,折射至切割頭,出射<2um聚焦光束,作用到穩固吸附于平臺上的材料,平臺在上位置高精度運動控制器的控制下,根據客戶所需加工的尺寸圖形軌跡進行運動,進而形成切割線,完成客戶所需加工。

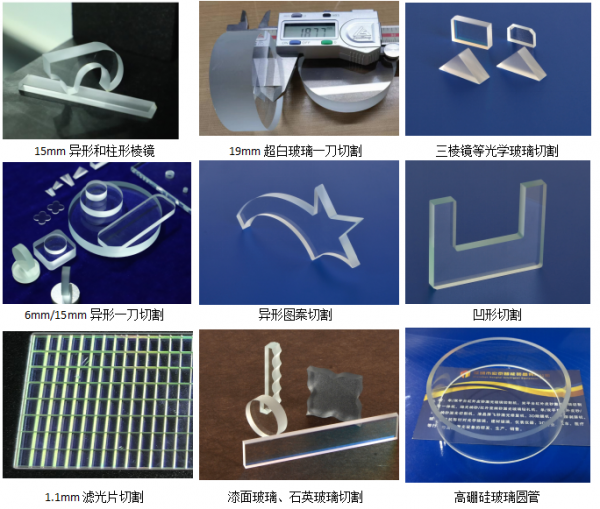

三、樣品展示
