薄膜組件之激光與機械劃線設備

來源:中國經濟網2014-10-17 我要評論(0 )

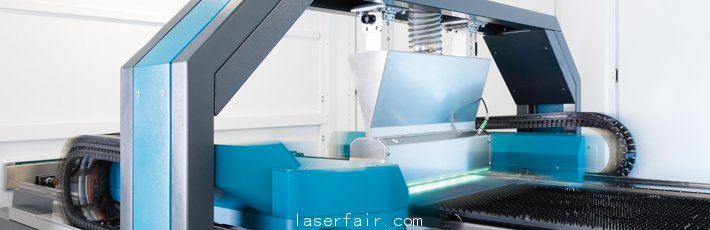

Manz的劃線系統已經最佳化-可以在每個薄膜太陽能電池模塊的劃線制程上,達到最高等級的精密度。Manz的設備可用于在高精密度機械


Manz的劃線系統已經最佳化-可以在每個薄膜太陽能電池模塊的劃線制程上,達到最高等級的精密度。Manz的設備可用于在高精密度機械劃線(CI(G)S基板的P2、P3制程)以及雷射劃線(P1、P2、和P3制程)

   在制造過程中,主動對位系統──Manz的在線精密控制系統(IPCS,Inline Precision Control System) 可將不發電的死區減少150 μm–300 μm,與市場上的其它設備相比,已經立下新里程碑。由于死區的減少,大幅提高了太陽能模塊的發電效率。

   低營運成本只是Manz劃線設備諸多優勢之一,Manz的長期客戶亦受益于高生產量和高效率。這主要是由于平行處理,在降低產距時間的同時,仍能保持高水平的質量。

  除了制程高精密度和高產品質量之外,此設備的另一項顯著特點是它復雜但是又充滿彈性的設計,這使得此設備得以輕易地整合于已經全自動化的現有生產線中。



     機械劃線

   基板尺寸從600 × 1,200 mm 至 1,100 × 1,700 mm

   人造花崗巖材質的高精密度機械底盤

   高精度線性馬達驅動

   基板校正和補償影像處理

   可依照系統產能調整的多種型態的劃線頭

   高效能的廢氣排放裝置



    激光劃線

   基板尺寸從600 × 1,200 mm 至 2,200 × 2,600 mm

   人造花崗巖材質的高精密度機械底盤

   高精度線性馬達驅動

   在線實時精度控制

   最多可同時處理16條雷射劃線,以達到最大產能

   激光波長 532和1,064 nm

   高效能的廢氣排放裝置
