激光切割機水循環冷卻系統工作原理

來源:迪亞哥談激光切割技術2020-03-12 我要評論(0 )

制冷劑循環冷卻系統工作原理:制冷劑液體經過毛細管節流降壓,流入蒸發器;在蒸發器內汽化,吸收水路外循環冷卻系統中被冷卻水的

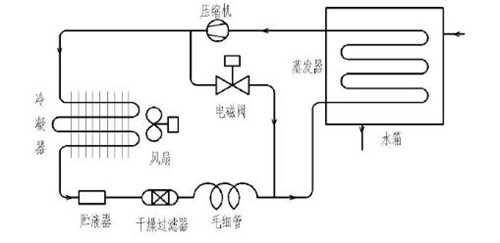

制冷劑循環冷卻系統工作原理:制冷劑液體經過毛細管節流降壓,流入蒸發器;在蒸發器內汽化,吸收水路外循環冷卻系統中被冷卻水的熱量,變成高溫抵押的制冷劑蒸汽被吸入壓縮機;壓縮機中壓縮成高溫高壓的蒸汽后排入冷凝器。


在冷凝器中,制冷劑向冷卻介質——空氣放熱,冷凝后為高壓低溫液體注入毛細管。經毛細管再次進入蒸發器吸熱汽化,達到循環制冷的目的。

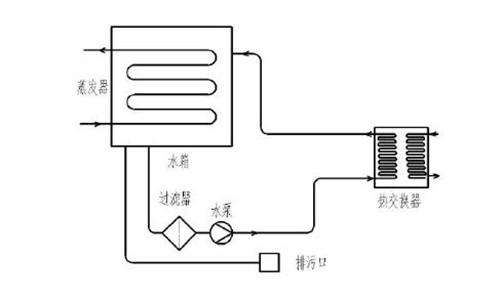

水路外循環冷卻系統工作原理:水在水箱中與蒸發器中的制冷劑進行能量交換;被冷卻后經水箱、過濾器、水泵,到水路內循環冷卻系統中的熱交換器,在熱交換器中與內循環水進行能量交換,吸收其熱量,再回水箱,使內循環水保持在一定溫度范圍內不變。

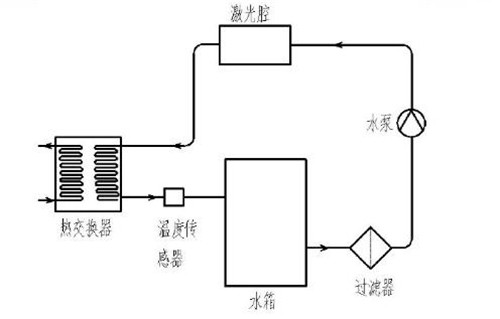

水路內循環冷卻系統工作原理:內循環水與外循環水在熱交換器中進行能量交換,被冷卻后回到水箱,再經過過濾器、水泵,流經激光腔,帶走激光腔內的熱量,冷卻激光器,溫度升高再流回熱交換器中與外循環水進行能量交換。
