“噴嘴選的對,效率翻一倍”。

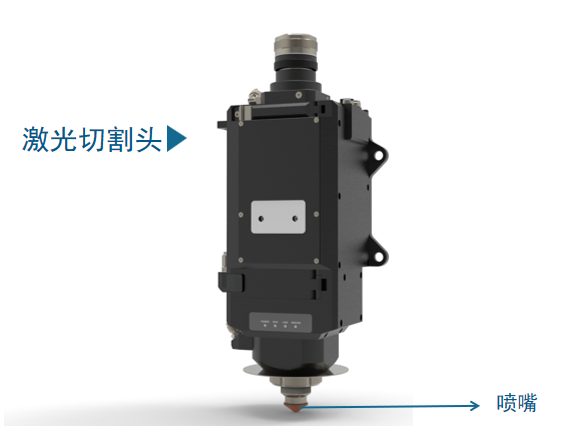

雖然是一個看起來不起眼的小部件,但是作用并不小,既要抵御熔漬等雜物往上反彈,又要控制氣體擴散面積及大小,因此,噴嘴質量是決定切割質量優劣的重要因素之一,今天我們來聊聊如何選配『噴嘴』。
01、不同質量的噴嘴區別大嗎?
區別很大,因為噴嘴的材質和精度對導電率、導熱效果、調試的難度、激光頭的保護有決定性作用,好的噴嘴可以保護切割頭內部的光學鏡片,并將輔助氣體釋放到切割材料表面和切縫中,引導氣體輔助切割并帶走熔渣,留下一個干凈的切口,所以說噴嘴的優劣直接影響切割頭的壽命和切割工件的質量。
一般而言,切割頭原廠所配的噴嘴價格較高,這也使得第三方售賣的噴嘴大受歡迎,但并不是每個第三方廠商都具備這類耗材的生產能力的。
在光纖激光器價格戰火熱的近幾年,激光器配件的價格也越殺越低,一味的追求低價,而忽略質量,反而會得不償失。
02、如果選配不當,會有什么后果?
如果噴嘴設計和維護不當,加工精度不夠,就會造成氣體的流速減弱,氣流方向變得不穩定,從而影響切割過程中材料的熔融而產生熔漬,切割較厚的板材甚至?xí)斐蔁o法切割。

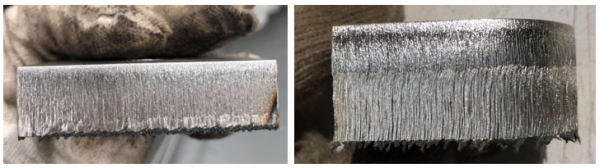

-噴嘴選擇過大-

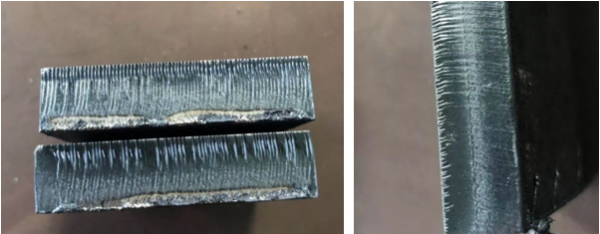

-噴嘴選擇過小-
03、噴嘴都有哪些類型?
目前主要有兩種噴嘴設計: “低速噴嘴” (氣體流速小于音速) 和“高速噴嘴” (氣體流速接近音速) 。影響噴嘴性能的因素有切割頭腔體氣壓、噴嘴直徑、噴嘴內部形狀和噴嘴出口形狀。

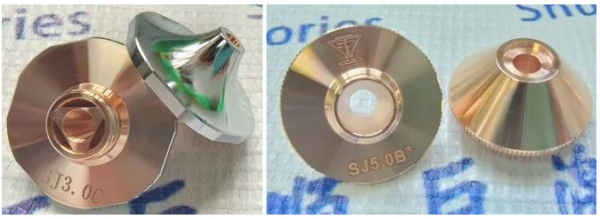

高速雙層噴嘴和暴風單層噴嘴
高速噴嘴的工作原理與火箭和噴氣發動機的排氣原理相同,對進入噴嘴的氣體有加速的作用,因此高速噴嘴對于粘性材料的切割能產生更好的效果。
而如果使用普通低速噴嘴,會導致工件表面氣壓隨著切割高度的變化而產生較大的波動,導致切割效果不理想。
可以從以下幾個方面進行選配:
加工需求:激光設備所使用的單層噴嘴主要用于氮氣切割不繡鋼和鋁板;雙層噴嘴主要用于氧氣切割碳鋼。
材質:噴嘴常用的有兩種材質——紫銅和黃銅,紫銅的導電率和導熱性能較黃銅更優。

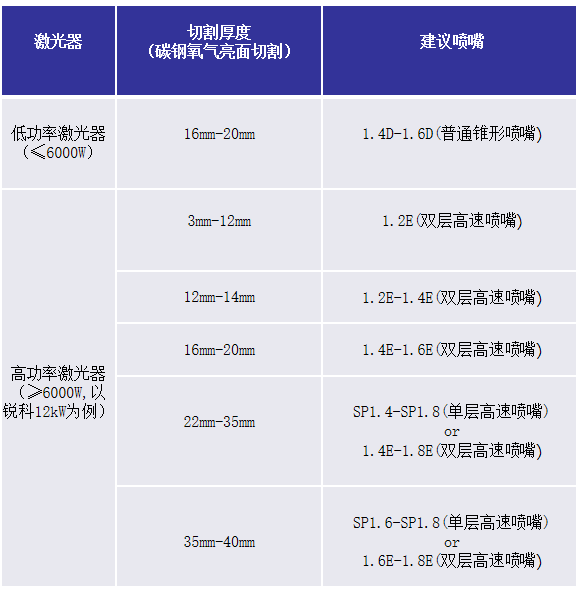

尺寸:噴嘴的孔徑大小決定氣體的流量和氣場的形狀,一般切割3mm以下的薄板時,建議選用1mm直徑大小的噴嘴,而3mm以上則建議選擇1.5mm直徑大小的噴嘴,切割10mm以上的建議直徑2mm或以上的噴嘴。
加工精度:一個好的激光頭噴嘴,其同心度要達到0.03mm,而尺寸為1.0mm以下的噴嘴,同心度更是要達到0.02mm。高精度同心度的噴嘴不但能減少加工過程中的前期調試,更能有效避免高能激光打到激光頭內壁上,從而能避免對激光頭造成損害。

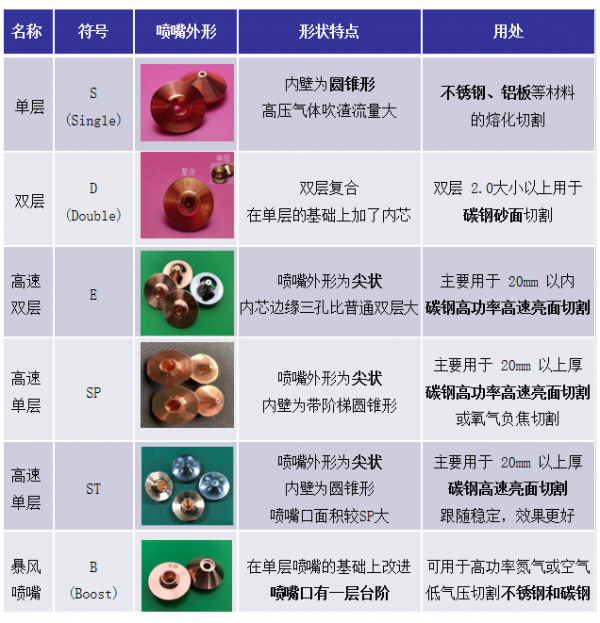

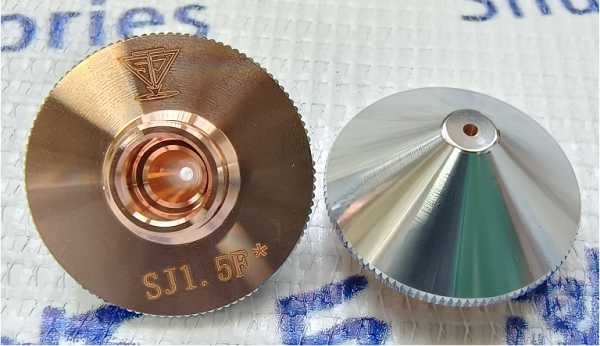

-常用噴嘴介紹-
