你知道『冷水機』怎么維護嗎?

激光制造網 來源:銳科激光2023-03-17 我要評論(0 )

都說,光纖激光加工設備的“心臟”是激光器,那什么是光纖激光加工設備的“血管”呢?如果按照作用來劃分,那么『冷水機』當之無愧,通常被稱之為“激光器水箱”的冷水...

都說,光纖激光加工設備的“心臟”是激光器,那什么是光纖激光加工設備的“血管”呢?

如果按照作用來劃分,那么『冷水機』當之無愧,通常被稱之為“激光器水箱”的冷水機,他的作用可不僅是給激光器降溫,切割頭的降溫也是主要依賴于冷水機,那么今天就來聊聊光纖激光加工設備的“血管”——冷水機的工作原理、日常保養和注意事項。

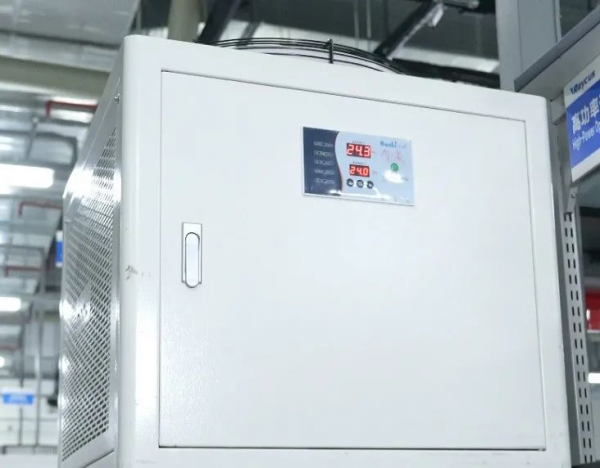

冷水機


01、激光設備為什么需要冷水機?

激光設備的主要工作原理是由電能轉化為光能,因?yàn)槟芘c能之間的轉換不是百分百的,所以在一部分電能轉化成光能的同時,另一部分轉換成了熱能;另外設備的運轉和金屬的摩擦也會導致激光切割頭產生大量的熱能。

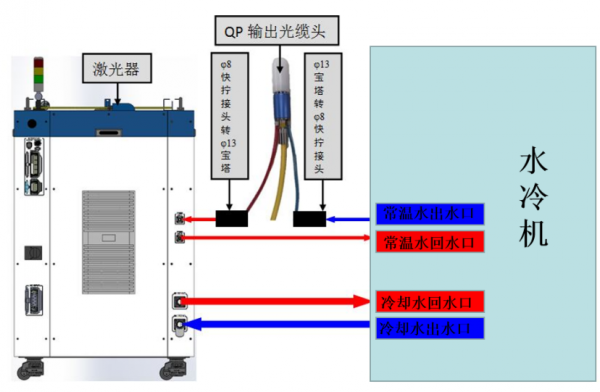

激光器冷卻系統連接示意圖

熱能留在激光器和切割頭里面,輕則影響加工效果,重則損壞里面的部件。大家都知道激光器和切割頭成本較高,損壞后的維修和更換價格也十分昂貴,因此利用水冷散熱,可以降低設備的損耗率,降低維護成本。


02、冷水機是怎么工作的?

水冷機也稱冷水機,是一種可以提供恒溫、恒流、恒壓的冷卻水設備,水冷機分為風冷式冷水機和水式冷水機兩種,激光加工中常見的為水式冷水機,也是本文要講的機型。常見的激光設備冷水機可以提供兩路溫度穩定的冷卻介質,一路使用低溫冷卻液為激光器降溫,另一路使用常溫冷卻液為切割頭降溫。

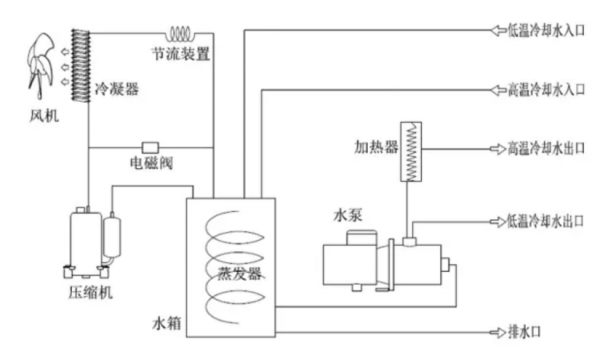

水冷機的原理圖

冷水機的主要工作原理是將電能轉化為機械能,利用其自帶的壓縮機將過熱蒸汽壓縮成高溫高壓的氣體,然后排向冷凝器并轉化成高壓液體,再流經節流裝置(膨脹閥或毛細管) 降壓,最后變成低溫低壓的過冷液體,低溫低壓的過冷液體再進過蒸發器汽化吸熱成過熱蒸汽,再次回到壓縮機進入下一個循環,實現制冷功能。


03、冷水機日常怎么進行維護和保養?

首先是常規的檢查,每隔一周,需檢查水冷機水箱水位是否滿足要求,每個月檢查一次水冷機水質是否出現變化(顏色、氣味、雜質等)。其次是定期的更換和清潔,可以參考以下更換和清潔周期。

過濾網清潔周期:根據水質情況,每周一次檢查過濾網是否堵塞(激光器進水口過濾網、水冷機過濾網),激光器的進水口過濾網在激光器進水口Y型口中,水冷機的過濾網可根據水冷機型號確認位置,一般在出水管路上。

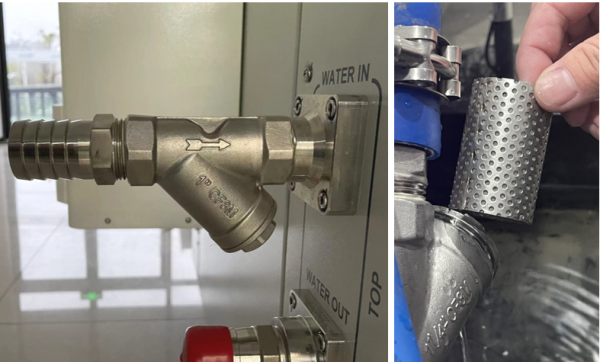

激光器進水口過濾網

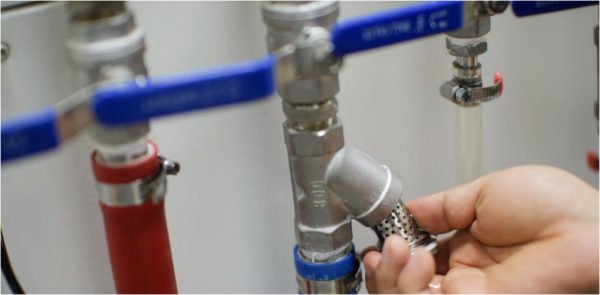

拆下水冷機過濾網


隔塵網清潔周期和清潔步驟:隔塵網在水冷機兩側,隔塵網很容易拿下,當灰塵多時,可增加清潔頻率。卸下隔塵網,用空氣噴槍將隔塵網上的灰塵清除,油性污垢請用中性洗滌劑清洗,隔塵網重新安裝前應漂洗和晾干。

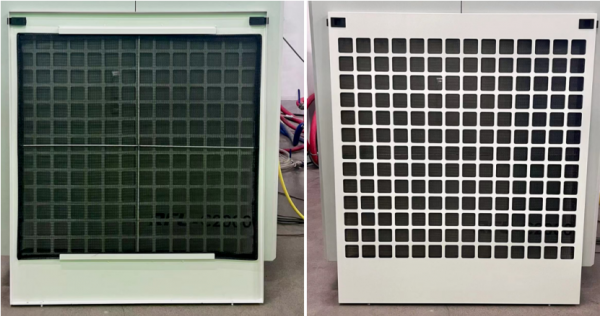

冷水機隔塵網

濾芯更換周期:檢查水冷機濾芯是否污染,最長半年需更換一次水冷機濾芯(根據實際機型,有的沒有濾芯)。

冷卻水更換周期:根據水質情況更換冷卻水,最長3個月需更換一次冷卻水。水冷機的水箱并非密封的,長期暴露在有粉塵的環境中,粉塵、金屬屑及細菌進入冷水中導致水變質,產生不溶解水的物質后附著在激光器水路內壁上,從而阻塞水路造成水流量下降,降低降溫效果。如出現這種情況就要及時將變質的冷卻水全部放掉,更換新的冷卻水。

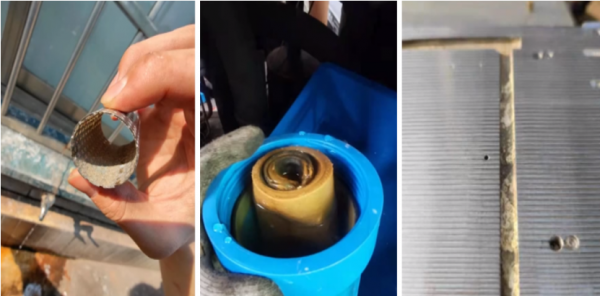

被污染后的過濾網、濾芯和激光器水路

04、怎么選配對應冷卻水?

冷卻水選擇蒸餾水、去離子水。選用這兩種水的的原因是蒸餾水或者去離子水在循環加熱過程中不易產生水垢。嚴禁使用桶裝純凈水、自來水。

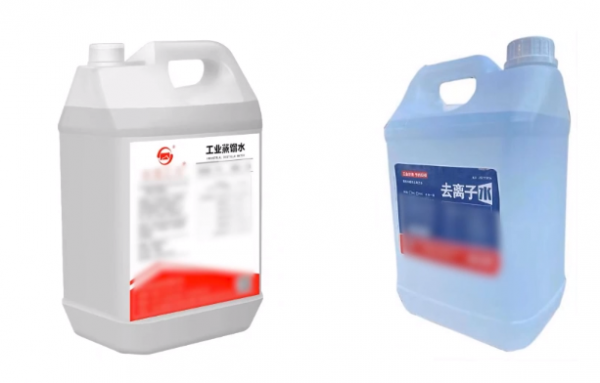

蒸餾水和去離子水

05、怎么更換冷卻水?

更換冷卻水的步驟

1、斷開設備電源及水冷機電源。2、把水冷機及激光器內的水放干,清洗水箱并排干水。3、清理水冷機水的過濾網、濾芯(有的水冷機沒有濾芯,具體情況咨詢水冷機廠家)以及激光器進水口的過濾網。4、安裝好過濾網、濾芯。5、往水冷機注入蒸餾水,達到標準液位。6、開啟水冷機讓水循環起來,查看水冷機液位顯示,液位下降的話再加入蒸餾水。注:為防止細菌藻類滋生,可以在冷卻水中加入10%的酒精。


06、冷水機日常維護還有什么需要特別注意的?


環境溫度0度及以下時,建議廣大用戶給激光器的冷卻水里添加防凍液,添加防凍液后可以降低水的冰點,使冷卻水不結冰。防凍液的選擇、配比和添加可查看以下文章——《激光器冬季養護指南》。

防凍液不可長期使用:任何防凍液不能完全替代等離子水,防凍液具有一定的弱腐蝕性只可短期使用,長期使用會導致激光器及切割頭光學器件損壞,造成不必要的損失。冬天過后,必須用蒸餾水或者去離子水清洗管路,尤其是水冷機的過濾網、濾芯和激光器進水口的濾芯,并恢復蒸餾水或者去離子水作為冷卻液。

如果長時間停機,比如春節停工或者激光器運輸前必須排空冷水機內的冷卻水,并且將壓縮空氣將設備內包括激光器、冷水機的殘留水吹凈,防止內部結冰或者漏水導致器件損壞。

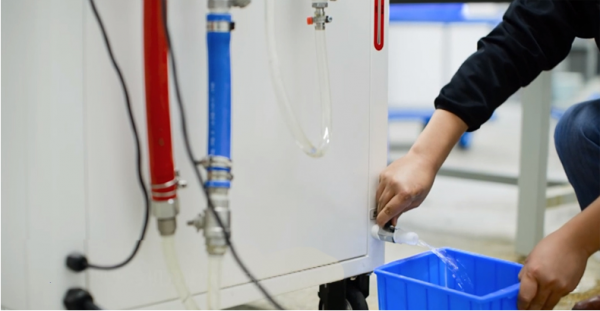

排空冷水機內的冷卻水
