利元亨長電芯組裝線——以純粹,致極致

激光制造網 來源:利元亨2023-04-14 我要評論(0 )

挑戰與機遇電芯結構的迭代升級已成為當前動力電池企業的重要路徑,為做到同時兼顧性能、安全及成本,長電芯(刀片電池)等新工藝頻出,對于裝備企業而言,技術迭代風口...

挑戰與機遇

電芯結構的迭代升級已成為當前動力電池企業的重要路徑,為做到同時兼顧性能、安全及成本,長電芯(刀片電池)等新工藝頻出,對于裝備企業而言,技術迭代風口隱現的是挑戰與機遇。



從技術發展趨勢看,長電芯為代表的系統高效成組技術是未來動力電池的發展趨勢,頭部動力電池企業也在不斷探索長電芯制造的“最優解”。

以刀片電池為例,長電芯結構利用長而薄的形狀特點提升了電池包Z向利用率,散熱性明顯提高,并且其本身可以作為結構件,疊加CTP技術,可以使安全性更好、成本更低、體積能量更高。


然而值得注意的是,長電芯雖然可以有效減少結構性零部件的應用,但不可否認在同等工藝水平下,電芯越長,其在生產過程中的對齊度、效率、良品率也更會受到影響,而基于長電芯的CTP過程難度也將更高。

這就意味著,能夠解決長電芯CTP規?;圃祀y題的裝備企業將率先享受工藝迭代新周期的技術紅利。


利元亨“劍指”長電芯制造


長電芯結構創新的背后,最困難不是研發電芯本身,而是能否實現高良品率的規模化量產。


利元亨圍繞長電芯制造痛點,針對性創新研發了長電芯極耳折彎工藝、長電芯激光頂蓋焊接技術;通過全方位除塵,有效防止電芯短路;采用關鍵包膜機構,精準包裹電芯;不同的產品結構采用相對應的貼膠方式,從根源上解決極耳貼膠撕裂。

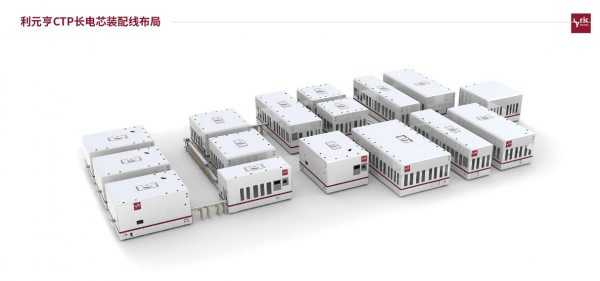

利元亨CTP長電芯裝配線布局



極耳折彎工藝上,利元亨創新采用兩次成型折彎技術,循序漸進,在保證極耳不受損的情況下,高效完成極耳折彎工藝。

長電芯激光頂蓋焊接環節,利元亨采用特有的緊固方式對產品進行完全緊固,避免轉盤轉動導致產品產生位移。并使用深度視覺檢測技術,準確抓取電芯運動軌跡,焊接平臺通過軟件進行差補處理,同步配合焊接頭的運動,對準狹窄焊縫,實現電芯頂蓋的高速精準焊接。 目前能夠穩定的保持焊接優率。

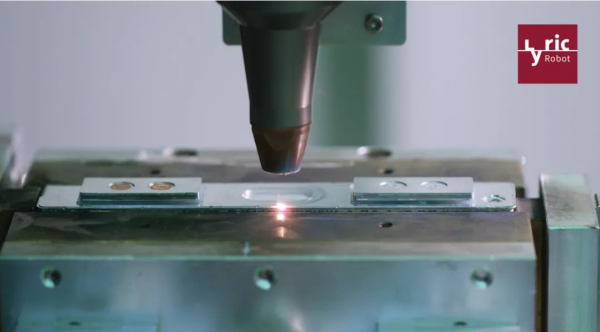

△ 利元亨激光焊接

除塵方案上,利元亨創新采用內外部除塵結合的方式:內部采用AAF空氣過濾器配合除塵系統抽風換氣,對內部游離粉塵進行清潔,確保設備潔凈。外部嚴格控制粉塵的產生,避免使用有粉塵產生風險的機構與元器件,對產線各段設置粉塵監管點。并通過對關鍵因子的DOE設計,結合流體分析工具、3D增材制造等方法,得出最優的焊接口除塵方案,全方位無死角除塵。

△ 利元亨除塵機構

包膜工藝環節,利元亨取膜部分采用伺服+C5級直線模組驅動移位及備料循環等方式,最終攻克長電芯的包膜難題。

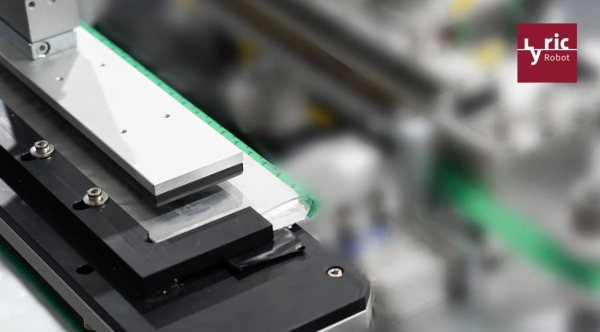

△ 利元亨電芯包膜

極耳貼膠撕裂問題上,利元亨備用了多種貼膠方式,Z形膠采用先貼底部連接片后貼隔膜的方式,L形膠采用先整形后匹配貼膠的方式,不同的產品結構采用相對應的貼膠方式,從根源上解決極耳貼膠撕裂。

作為高端智能裝備智造專家和鋰電數智整廠解決方案供應商,利元亨已在長電芯組裝線領域搶先獲得突破。利元亨的長電芯組裝線在合作企業項目中得到了充分驗證,獲得客戶的一致好評。

總 結

技術工藝蝶變背后,是動力電池對更高安全性、更高品質、更低成本的核心需求,這對智能裝備供應商的技術能力、開發創造力、痛點捕捉力、新品迭代更新能力提出了多維度的要求。



利元亨強大的技術底蘊,正在支撐其在創新產品上不斷深入與突破,隨著利元亨對風口機遇的捕捉能力越來越強,其在動力電池裝備市場的想象空間也將愈加巨大。
