宏山激光:正值夏季,激光器防結露措施做了嗎?

激光制造網 來源:宏山激光2023-07-31 我要評論(0 )

尊敬的宏山激光設備用戶:您好,近期氣溫明顯升高,雷雨天氣頻繁,濕氣較重。炎熱潮濕的環境容易導致激光器內部結露,影響激光器使用性能,在此我們溫馨提示您防結露,...

尊敬的宏山激光設備用戶:

    您好,近期氣溫明顯升高,雷雨天氣頻繁,濕氣較重。炎熱潮濕的環境容易導致激光器內部結露,影響激光器使用性能,在此我們溫馨提示您防結露,做好夏季激光器維護。



激光器穩定運行條件



安放環境:平整、無振動和沖擊

環境溫度:10℃~40℃

相對濕度:小于70%



避免結露措施



小注:

結露:把物體放在一定溫度、濕度和壓力的環境下,逐步降低物體溫度。當物體周?chē)鷾囟冉档偷竭@個環境的“露點溫度”以下時,空氣中的水分逐步達到飽和狀態,直至在物體表面析出水露的現象。

露點溫度:從應用角度來講,就是能讓工作環境周?chē)目諝馕龀觥袄淠丁钡臏囟染褪锹饵c(diǎn)溫度。



01避免不自帶空調的激光器內、外環境結露

如使用不自帶空調且暴露在工作環境中的激光器時,冷卻溫度一旦低于激光器內環境的露點溫度,水分就會析出到電學和光學模塊上。如此時仍不采取任何措施,激光器外表面會開始跟隨結露。因此一旦看到激光器外殼有結露,說明內環境已經結露。必須馬上停止工作,立即改善激光器工作環境。解決方法是:為激光器配置獨立空調間

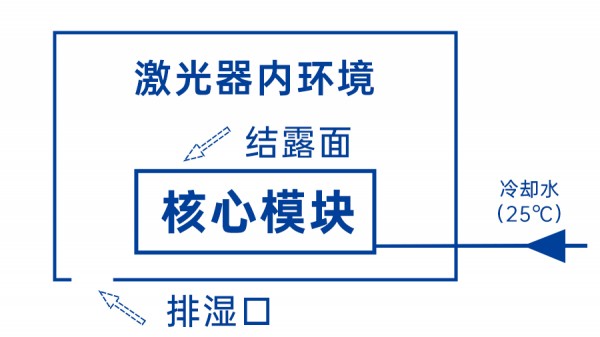

不自帶空調的激光器內環境結露

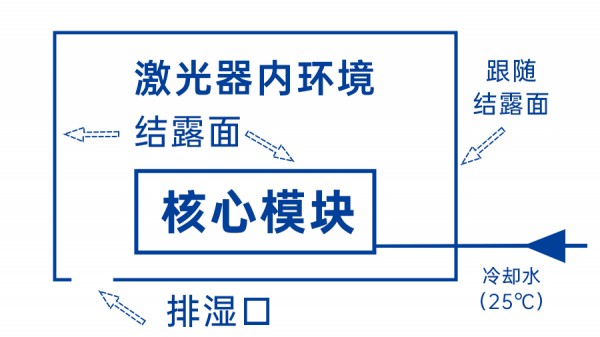

不自帶空調的激光器內、外環境結露



注:激光器冷卻水溫度必須設置在最嚴苛運行環境的露點溫度以上。



02避免自帶空調的激光器內、外環境結露

使用自帶空調且暴露在工作環境中的激光器時,空調的制冷和除濕作用會大大降低激光器內環境的露點溫度。一般設置工業空調的制冷溫度和冷卻水溫度一致。



當環境溫度低于38

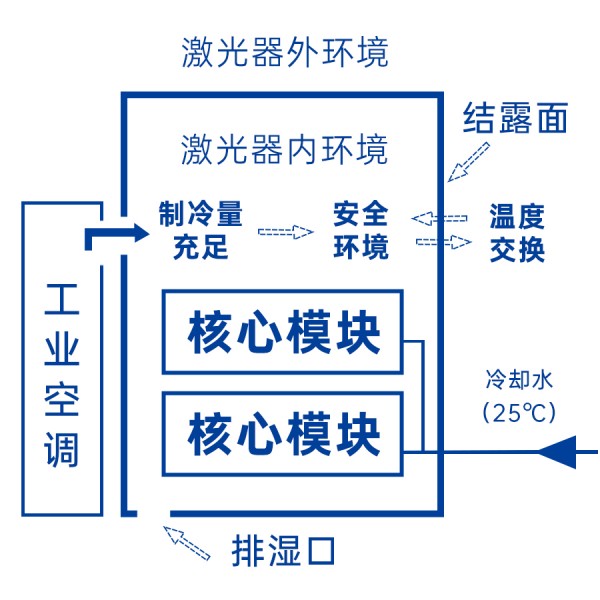

工業空調能夠維持激光器內環境的安全,但激光器外殼表面可能有結露現象。如果結露不形成流動水珠就安全,如果有大量流動水珠,且在激光器四周地下有明顯水漬,必須為帶空調的激光器再建立一個安全不結露工作環境。

環境溫度高于38℃

工業空調的制冷量不足以維持激光器內環境的安全,仍會出現內環境結露,時間一長,外環境也會跟隨結露。因此激光器四周不能有明顯熱源,水冷機的熱出風口不能正對激光器

自帶空調的激光器內環境結露

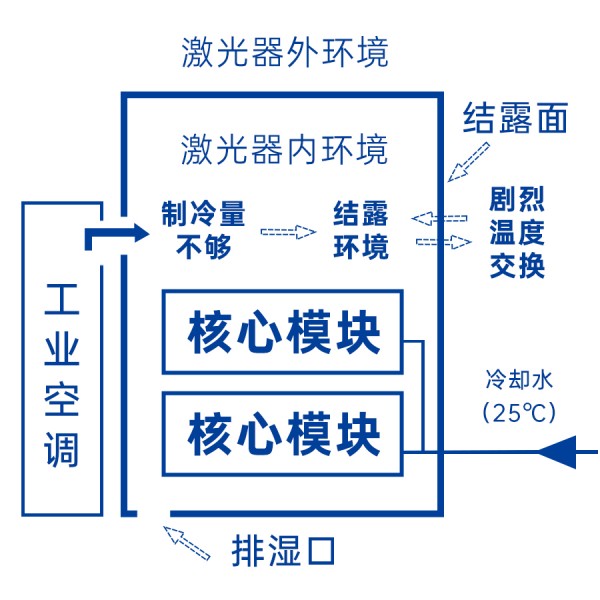

自帶空調的激光器內、外環境結露



注:為消除激光器內環境結露風險,建議為激光器配置獨立空調間。

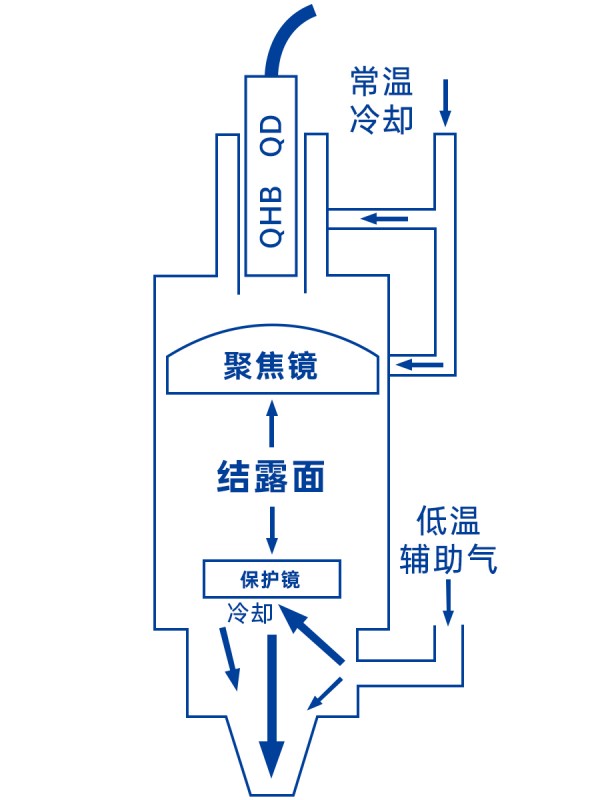

03避免加工頭內部環境結露

結露會對光學鏡片造成嚴重傷害:

1、冷卻溫度低于環境露點溫度,會造成加工頭內壁和光學鏡片結露。

2、使用低于環境露點溫度的輔助氣會造成光學鏡片快速結露。



建議在氣源和加工頭中間加蒸發器,讓氣體溫度靠近環境溫度,降低結露風險。



04 使用露點溫度查詢表

冷卻水水溫對電光轉換效率,穩定性及結露有著直接的影響。而且冷卻水水質會隨著使用時間而變差,內部可能會有很多雜質或者生長微生物。在某些極端的情況下,有可能會造成光輸出端頭內部腐蝕,從而造成光纖故障。因此,一定要定期的清理水箱和換水。銳科建議客戶每1-2個月更換一次冷卻水及清理水箱,通常情況下,冷卻水水溫設定如下:



純凈水(也稱低溫水,用于冷卻激光器模塊)水路的水溫一般應該設定在21 ℃左右,根據情況可以在20~25 ℃之間適當調整。不同類型激光器水溫設置有所不同,這個調整數值請咨詢銳科激光專業人員進行調整。



去離子DI水(也稱高溫水,用于冷卻光學件)水路的水溫應該設定在26 ℃到27 ℃之間,這個溫度應根據環境溫度和濕度做相應的調整,通常說來環境溫度越高,濕度越大,DI水的水溫應該相應增加。其基本原則是:DI水水溫應該在結露點以上。

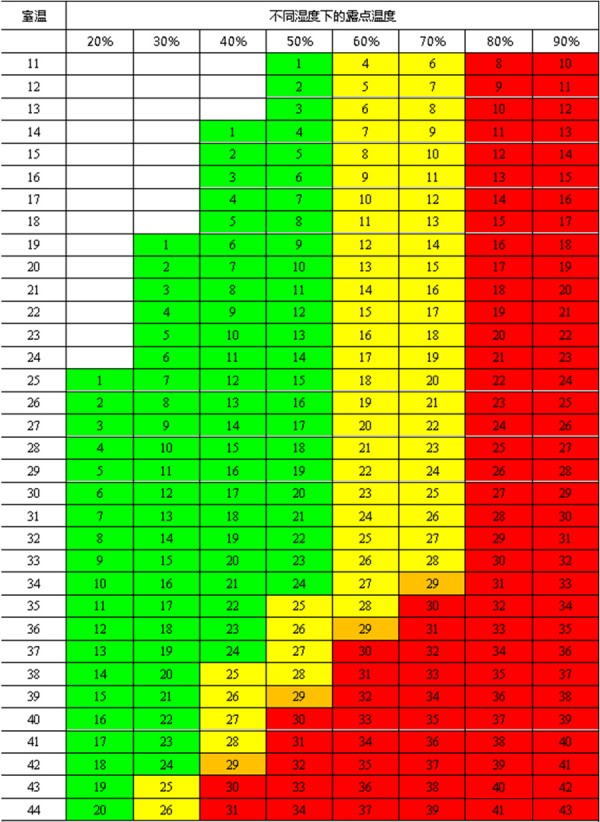

表格左側是當前工作環境溫度,頂邊是當前工作環境濕度,溫度和濕度參數的交叉點溫度就是此環境下的“露點溫度”。也即:在此環境中任何處于這個露點溫度以下的物體,其表面就會結露。因此調節原則如下:

1、 低溫水在15~30℃范圍內調節,同時不能低于激光器內環境的露點溫度,而且盡可能的靠向25℃。

2、 常溫水在5-30℃范圍內調節,同時不能低于加工頭工作環境的露點溫度,而且盡可能的靠向當時的環境溫度。

否則需要根據露點溫度查詢表改善工作環境。



注意事項:

如使用當日溫度和濕度浮動較大,必須以溫度和濕度的最大可能值計算露點溫度,否則仍可能產生結露并損害激光器和激光輸出頭。



開關機順序



夏季是激光器故障高發季節。統計結果顯示,激光器大部分故障與用戶的操作順序及設備運行環境密切相關。當夏天環境溫度高于25℃時,請?zhí)嵝芽蛻舭凑找韵马樞蜻M(jìn)行開關機:



? 開機順序:

先開激光器總電源(激光器不出光),使空調先開始工作進行制冷;

待激光器內部溫度降至25℃左右時(大約半小時左右),再開啟水冷機并啟動激光器出光工作。



? 關機順序:

請先關水冷機,再關閉激光器開關。

(切忌出現激光器已經關機,水冷機還在運行的情況)



由于結露是一種客觀存在的物理現象,無法100%的避免,但還是要提醒大家,在激光器使用時,一定要盡量縮小激光器運行環境和其冷卻溫度的溫差



廣東宏石激光技術股份有限公司

轉載請注明出處。
