65Mn鋼作為常用機器零件鋼，廣泛應(yīng)用于機械、交通等部門。在做傳統(tǒng)焊接時，由于65Mn的含碳量過高，有著難以克服的局限性，如熱影響區(qū)大，熱脆形性嚴(yán)重，而難以滿足需求，與傳統(tǒng)焊接方法相比，激光焊接具有深寬比大、焊縫窄、焊縫結(jié)合強度高、熱影響區(qū)小、焊接變形小及對周圍組織無影響等特點而得到廣泛應(yīng)用[1]，目前，有關(guān)65Mn鋼激光焊接的研究很少，本文對65Mn鋼進行了CO2激光深熔焊的實驗研究，重點分析了65Mn鋼激光焊接后焊縫及熱影響區(qū)的組織和硬度變化，為將來65Mn鋼激光焊接的應(yīng)用提供理論指導(dǎo)。

　　1 實驗材料及試驗方法

　　1.1 實驗材料

　　取退火狀態(tài)下的65Mn鋼棒料，其成分如表1所示。

　　1.2 試驗方法

表1 基材的化學(xué)成分(質(zhì)量百分比%)

　　試樣采用鉬絲線切割成厚度為1mm，半徑為12.5mm半圓柱狀，使用前用400金相砂紙打磨表面，再用丙酮清洗備用。激光焊接試驗采用TJ—HL— T5000型5kW CO2激光器，，光斑尺寸為3mm，焦距320mm, 焊縫長度為25mm，采用Ar氣作為保護氣體。用GX51型奧林巴斯金相顯微鏡進行顯微組織觀察和拍照，用D/Max-2200型全自動X射線衍射儀進行物相分析，用HV-1000顯微硬度計進行顯微硬度測試，載荷砝碼200g，加載時間20s。對25個焊接試樣進行焊后觀察，找出焊縫成形好，接頭狹窄，變形小，焊接焊縫筆直、光滑、均勻連續(xù)的三個最好試樣進行分析，工藝如表2。

表2 激光焊接工藝參數(shù)

　　2 實驗結(jié)果分析

(a)焊縫區(qū) 100× (b)焊縫與熱影響區(qū) 500×

圖1 焊縫中心區(qū)與結(jié)合區(qū)的組織

圖1為焊縫中心→近中心區(qū)→邊緣區(qū)的組織分布，由圖1(a)可以看出，焊縫中心主要為等軸晶分布，近中心區(qū)為胞狀晶與樹枝晶的混合組織。由圖1(b)可知，在靠近熱影響區(qū)的邊緣區(qū)為少量的胞狀晶。

　　在進行激光焊接時，激光束與基材作用時間短，當(dāng)光束移開后，熔池金屬迅速冷卻，然后快速凝固。在靠近熔池邊緣，由于與母材接觸，液態(tài)金屬的結(jié)晶速度比熔池中心大，這樣使焊縫金屬生成胞狀晶。在近中心區(qū)，由于溫度梯度沒有邊緣區(qū)高，成份過冷度大，導(dǎo)致該區(qū)焊縫金屬多數(shù)按樹枝晶長大。而在焊縫中心區(qū)域，熔池金屬溫度梯度很小，熔池中未熔化的懸浮質(zhì)點為非自發(fā)形核的現(xiàn)成凝固表面，這些晶粒不受其他散熱條件的影響，可以自由生長，促使焊縫形成等軸晶[2-5]。

　　2.2熱影響區(qū)金相組織

圖2熱影響區(qū)的組織 500×

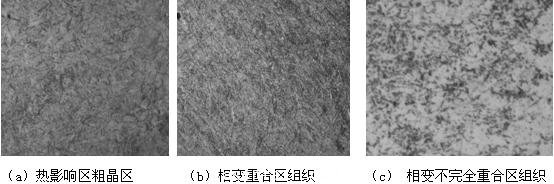

　　圖2為焊接熱影響區(qū)組織，由圖2(a)可見：焊接的熱影響區(qū)粗晶區(qū)主要是由針狀馬氏體組成，這是由于在靠近熔合線附近，溫度在1350 ºC，奧氏體晶粒明顯長大，快速冷卻后轉(zhuǎn)變成了粗大的高碳針狀馬氏體。

　　由圖2(b)可見，相變重合區(qū)主要是由較為細(xì)小的針狀馬氏體組成，這是因為，在這個區(qū)域，焊接時的溫度在950 ºC，奧氏體晶粒來不及長大，冷卻速度沒有熔合線附近快，冷卻后轉(zhuǎn)變成為細(xì)小的針狀馬氏體+鐵素體+下貝氏體組織。

　　在相變不完全重合區(qū)，由于峰值溫度在800 ºC，而且Ac1以上時間短，只有部分組織奧氏體化，冷卻后轉(zhuǎn)變?yōu)榧?xì)小針狀馬氏體+鐵素體+上貝氏體+下貝氏體組織，如圖2(c)所示。

2.3 ΧRD衍射分析

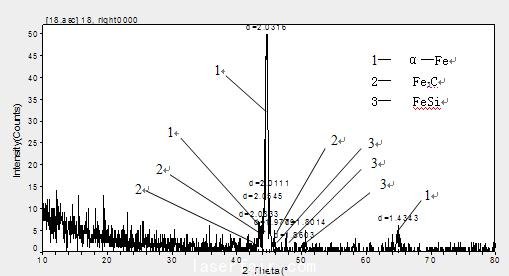

　　圖3為3號試樣的XRD衍射圖譜。由衍射結(jié)果可以看出，焊接接頭相組成除了基體相α—Fe外，還有Fe3C、FeSi等相。由于α—Fe的硬度較低，而Fe3C和FeSi的硬度比較高，這些相的存在，可以保證焊接區(qū)有良好的強韌性配合。

圖3 焊接接頭的 ΧRD衍射結(jié)果

　　2.4 顯微硬度分析

#p#分頁標(biāo)題#e#　　

圖4 焊接接頭的顯微硬度曲線

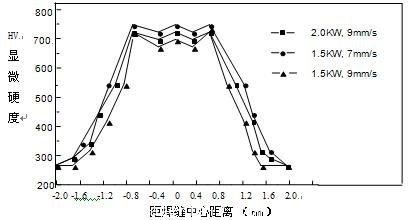

　　三種焊接工藝的焊縫接頭的硬度分布曲線從圖4可以看出其硬度分布曲線的走向成三個明顯的區(qū)域：一是中間突起的平臺區(qū)域，這是焊縫區(qū)域，平均硬度為 HV710，其硬度值要明顯高于其他區(qū)域;二是從平臺區(qū)域往兩邊各有一個斜率較大的坡度，說明硬度值在這個區(qū)域有一個明顯的銳減，這部分是焊接熱影響區(qū)，從上面的組織分析可以看出這部分還是有馬氏體和貝氏體存在.所以硬度值還是比較高的;第三區(qū)又是一個硬度平臺，這是基材組織，平均硬度為HV230左右。

　　3 小結(jié)

　　(1) 65Mn鋼經(jīng)激光焊接后，焊接區(qū)的組織發(fā)生了較大的變化，焊縫區(qū)組織依次為細(xì)小等軸晶→枝狀晶→胞狀晶。熱影響區(qū)粗晶區(qū)為粗大的針狀馬氏體，相變重合區(qū)為細(xì)小針狀馬氏體+鐵素體+下貝氏體，不完全相變重合區(qū)為針狀馬氏體+鐵素體+上貝氏體+下貝氏體組織。

　　(2)焊接接頭的基體相為α—Fe，其上分布有結(jié)晶析出的Fe3C、FeSi等相。

　　(3)焊接接頭的硬度分布規(guī)律為：焊縫區(qū)域平均硬度最大，平均為HV710，在焊縫與熱影響結(jié)合區(qū)達到最高值為HV770，從熱影響區(qū)到基材硬度明顯下降。

　　參考文獻

　　[1] 劉其斌. 激光加工技術(shù)及其應(yīng)用[M].北京：冶金工業(yè)出版社 2007.

　　[2] 崔忠圻.金屬學(xué)與熱處理.北京：機械工業(yè)出版社 2000.

　　[3] 張永康. 激光加工技術(shù)[M].北京：化學(xué)工業(yè)出版社 2004.

　　[4] 王紅英，李志軍 AZ61鎂合金激光焊接接頭的組織與性能[J] 中國有色金屬學(xué)報，2006，16(8)：1388-1392.

　　[5] 李亞江. 焊接組織性能與質(zhì)量控制[M].北京：化學(xué)工業(yè)出版社 2004.
