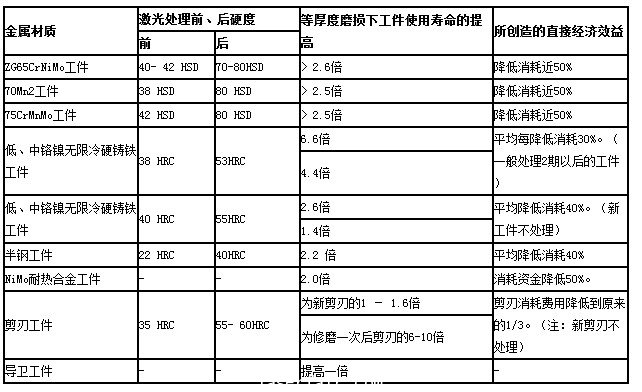

1.常用軋輥的激光處理效果

　　鍛鋼輥 -- 采用激光淬火與熔凝淬火技術(shù)，可以在鍛鋼輥表面獲得硬度為59-63HRC,層深為2毫米以上的硬化層，因此可以大幅度提高軋輥的使用壽命。采用激光熔覆技術(shù)還可以對軋輥的輥面和軸頸進行修復(fù)。

　　鑄鋼輥 -- 采用激光淬火與熔凝淬火技術(shù)，可以在鑄鋼輥表面獲得硬度為59-63HRC,層深為2毫米以上的硬化層，大幅度延長軋輥的使用壽命。采用激光熔覆技術(shù)還可以對軋輥的輥面和軸頸進行修復(fù)。

　　合金半鋼軋輥 -- 經(jīng)過激光淬火、熔凝淬火、合金化處理后，表面硬度可以相應(yīng)提高到45-54HRC。對于半鋼制成的帶鋼粗軋輥、中軋輥等以及棒線材的粗軋、中軋輥，使用效果顯著。采用激光熔覆技術(shù)還可以對軋輥軸頸進行修復(fù)。

　　鑄鐵輥 -- 采用激光淬火、熔凝淬火和激光合金化技術(shù)，可以在冷硬鑄鐵軋輥、無限冷硬鑄鐵軋輥表面獲得高硬度、紅硬性好的硬化層，因此可以大幅度提高軋輥的使用壽命。采用激光熔覆技術(shù)可以對鑄造高鉻鋼軋輥的軸頸進行修復(fù)。

　　2.其它易損件的激光處理情況

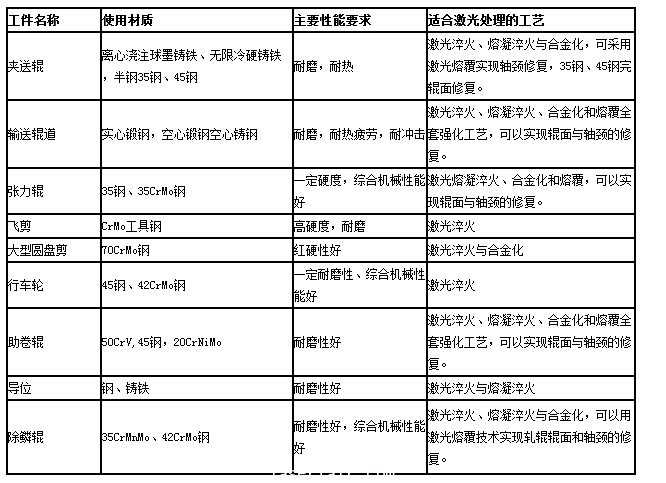

　　鋼鐵行業(yè)中的主要易損件還包括：夾送輥、輸送輥、張力輥、飛剪、大型圓盤鋸、行車輪、卷筒、助卷輥等。其主要材質(zhì)、性能和適合激光加工的工藝要求見表 。

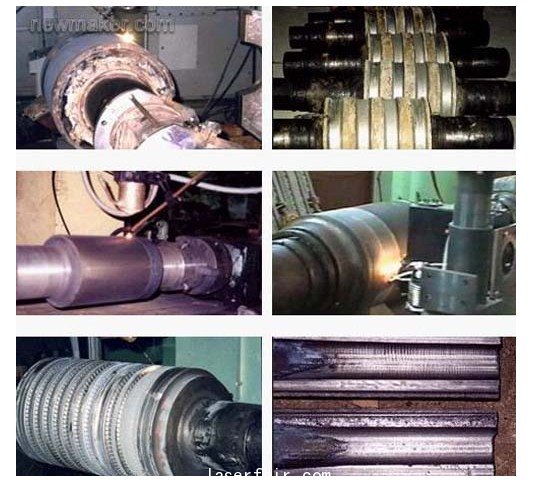

　3.軋輥激光表面強化處理的應(yīng)用實例
