卓越的可靠性與性能

• 激光及基于激光的系統
• 激光測量及控制
• 精密光學
• 相關組件

主要特點：

• 緊湊的全固態激光器封裝形式
• 符合CDRH IIIb 安全標準
• 帶USB 和 RS-232 控制接口
• 可工作在連續或者脈沖方式下，調制頻率最高達150MHz
• 具有模擬調制和可變功率控制

CUBE 405 nm, 445 nm, 635 nm, 640 nm, 660 nm和785 nm激光器的最新進展：

• M2因子從1.5改進到≤1.2
• 激光輸出有效噪聲從<0.2%改進到 ≤0.1%

CUBE系列激光器是高性能，配置完整的半導體激光器系統，包括了激光頭、電源、傳輸線、控制盒。

設置最方便，使用簡單。CUBE系列以最小的體積提供高功率，高穩定性的激光輸出，是性價比很高的激光器系統。

完善的系統

CUBE系列的電子、光學和熱處理模塊都集成在激光頭中。每個完整的CUBE系統配置一個多功能傳輸線

即可對其進行控制。同時，CUBE系列還包括一個緊湊的6V電源，帶安全設置的控制盒，和USB驅動軟件。

CUBE系列

CUBE系列提供對激光器的全面控制。首先，CUBE可以工作在自啟動的連續（CW）模式下，

也可以通過后面板上的數字調制輸入接受外部TTL信號調制，最高可響應150MHz的調制頻率。

用戶可通過RS-232或者USB接口發出指令，調節輸出功率?？刂坪械那懊姘迳线€有模擬調制接口，

可接受最高350kHz的模擬調制信號實現對激光輸出功率的高速調整。數字信號和模擬信號調制均可

實現>250:1的調制深度。為了實現應用中最大的靈活性，CUBE還可以工作在恒定功率狀態或恒定

電流狀態下。CUBE的多種工作模式包括CW，數字調制，模擬調制和可變功率等模式。

由于在激光頭中集成了所有的電路，因此可以通過激光頭后面板上的15針接口實現對激光器控制和

狀態顯示功能。其中，控制功能包括互鎖、使能和自啟動；顯示功能包括激光預發射信號、輸出功率

（通過模擬信號輸出實際發射功率）、底板溫度和故障提示信號等。每一個CUBE系列激光器都有一個

內置光電二極管檢測激光的輸出功率，功率信號可以通過模擬輸出端或電腦讀取，同時這個光電二極管

也提供了一個閉環系統以穩定功率。CUBE激光器還具有兩個溫度探測器，可以進行熱量控制并顯示

半導體泵源和基板的溫度。綜上所述，CUBE系列可自動實現對激光器的全方位控制，而無需額外的控制或測量設備……

軟件包

CUBE系列帶有基于Windows2000和Windows XP系統的多功能制軟件包，該軟件包具有多個頁面

可對激光器的狀態，控制和配置進行設置。主頁面的儀表板用于顯示激光功率、電流、二極管和基板溫度。

主頁面上部的按鈕用于控制激光器的開關，模式和功率。主頁面左側的計時器每36秒更新一次，

用于顯示激光的實際運行時間。同時CUBE軟件包還有一個圖文并茂的幫助頁面，用戶可以輕松獲得必要的幫助。

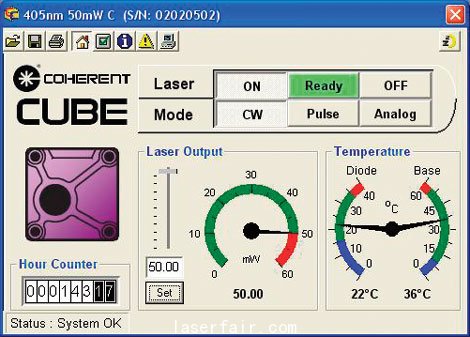

主頁面
主頁面提供計算機對CUBE的控制，包括激光器的開關，功率設置和模式選擇。

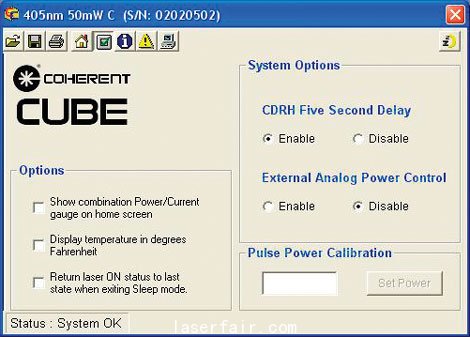

選項頁面
選項頁面提供相關的設置選擇，如激光器的電流顯示、5秒延時功能、外部模擬功率控制和激光器二極管溫度。

溫度頁面
溫度頁面提供通過命令行與CUBE直接通訊。同時可以執行腳本文件和設置成循環執行。

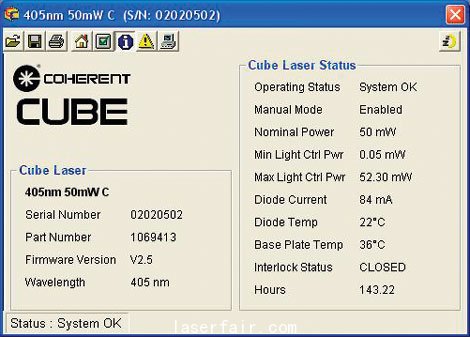

狀態頁面
狀態頁面提供從序列號到運行時間的有關激光器的各種詳細信息。獨立的故障頁面顯示任何故障，

包括互鎖故障和超溫故障。

控制盒
為了符合CDRH IIIb 安全標準，在CUBE的前面板中有一個快門，并且配有一個獨立的控制盒。

控制盒包括一個開啟激光器的鑰匙開關，5秒開機延時，后面板上的互鎖RCA插孔和出光指示燈。

控制盒的前面板上有一個用于模擬功率控制的BNC接口，可通過使用外部電壓源（0-5V）改變CUBE的輸出功率。

傳輸線
CUBE通過一根功能齊全的傳輸電纜處理并控制其各項性能和運行。該傳輸電纜共有四端，

分別用于電源傳輸，輸入/輸出，外部控制，RS-232。輸入/輸出端標有各信號的名稱，引腳號，

以及描述，用戶可以很方便地進行連接。例如，在2號和7號插腳之間接入伏特計，如果顯示為2V時，

表示激光器的輸出功率到100%。

RS-232端可直接連接到電腦用于遠程控制和顯示。

控制盒連接簡便，為激光機的安全運行提供保障。同時通過前面板上的BNC接口可進行模擬功率控制。

CUBE還包括一個USB線，激光器可以直接連接到任何的Windows* 2000 或者 Windows XP 系統中。

電源
CUBE帶有一個4.8V~6.5V DC的單電源，簡化了整個系統。每個CUBE系統標配一個小型的帶有開關

和一個LED的6V直流電壓源。電壓源配有一個IEC320通用輸入，可以在最大程度上匹配各個國家的電源標準。

可靠性
CUBE的靜電放電防護達到4級標準，激光器二極管受過溫保護。二極管和光學元件都通過熱能轉換器

進行溫控保護，使系統達到最佳性能和最長壽命。我們深知可靠性是最重要的，在每個CUBE中都有

一個計算機處理器控制激光器的各個方面，如泵浦源，溫度控制系統及保護裝置等。

其它
為了簡化結構和系統集成，可選的熱沉配件提供2.5英寸標準的光束高度，使用通用的螺孔樣式，

以便激光輸出仍然沿光學平臺平行輸出。在高溫運行時，熱沉中還有一個風扇可進行散熱。請注意，

標準的CUBE系統包括激光頭，控制盒，電纜，電源，手冊，軟件包和美國電源線。但是熱沉是需要獨立訂購的。

總之，CUBE激光器使半導體激光器成為各種檢測儀器的理想光源，適用于生物醫學、粒子數監測、

共聚焦顯微成像、高速辨識系統，或者是實驗室不可或缺的小型光源。
