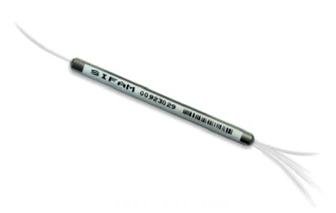

古奇公司的TFB系列高功率合束器有效地把幾束多模光源耦合到一束光纖中。古奇公司強有力的制造工藝能保證讓每束保偏信號準確無誤的從光纖的中心通過。我們有標準的（6+1）x1結構形式。古奇公司的高功率合束器可以使用許多符合工業標準的多模光纖。它能很容易把這些光纖切割以便適用于商用的激光二極管。如有需要，我們也可為您訂做光纖和端口配置。
|
主要特性： ? 1.5μm 和 1.0μm保偏振信號光纖 ?全光纖構造 ?高功率設計 ?高效率耦合 ?保偏軸 ?可以定做各類結構 ?泵浦光纖激光 ?電信 ?醫學 ?工業 ?國防 |
|
光學參數1：
|
參數 |
規格 |
規格 |
單位 |
|
泵浦輸入光纖數字孔徑 |
0.15 |
0.22 |
|
|
泵浦輸入波長 |
900－1000 |
900－1000 |
nm |
|
信號輸入波長 |
1550或1064 |
1550或1064 |
nm |
|
泵浦傳輸效率2 |
≥ 90 (典型> 95) |
≥ 90 |
% |
|
信號傳輸效率3 |
≥ 80 (典型> 85) |
≥ 80 (典型> 85) |
% |
|
信號偏振消光比 |
>20 |
>20 |
dB |
|
回波損耗/方向性 |
>40 |
>40 |
dB |
|
使用溫度 |
0－+75 |
0－+75 |
oC |
|
儲藏溫度 |
-40－+85 |
-40－+85 |
oC |
1.所有參數指在室內溫度工作環境。 2.傳輸效率以典型系統模式為條件和0.5m尾纖為基礎。出廠報告以975nm為標準。

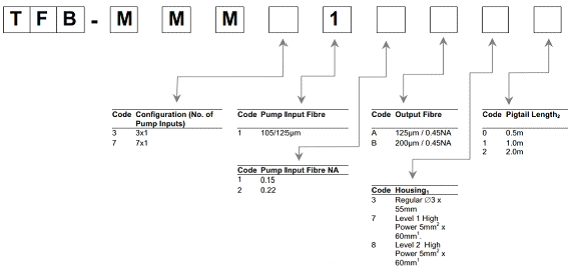

訂貨信息：
例如：TFB-MMM711A70 (7x1錐形光纖束和7個105/125μm 0.15NA 泵浦輸入，1個125μm 0.45NA高功率輸出 和0.5m尾纖)。
1.最大外殼長度。在高功率使用時需要適當?shù)纳帷?/span>2.最短尾纖長度。
