3D打印和快速成型是加式制造行業的重要組成部分，正如計算機之于信息行業?？焖俪尚拖喈?dāng)于上世紀60年代的專用和大型計算機，而3D打印則是上世紀70年代的個人PC和蘋果臺型計算機。3D打印的原理為疊層加式制造，將打印材料在X-Y平面通過掃描形式描繪出3D模型的截面形狀，然后通過在Z軸方向上做間斷單個層面厚度的位移，最終形成立體實物。

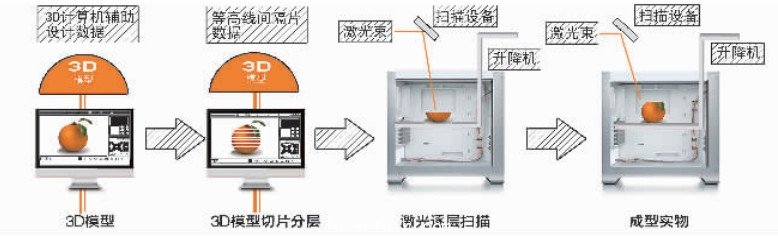

       3D打印技術是以3D模型為藍本，通過軟件將3D模型進行分層離散化處理，由數控成型系統利用激光束、紫外線、熱熔等方式將樹脂、陶瓷粉末、塑料等特殊材料在X-Y平面進行逐層成型掃描，并在Z軸進行堆積黏結，最終疊加成實體產品。由其定義知，3D打印屬于加式制造范疇。而傳統制造業屬于減式制造范疇，即通過模具、車銑等機械加工技術與工具將原材料轉化成產品的工藝過程，其特征為利用縮削、減少材料來生產部件。與傳統制造業相比， 3D打印不需要復雜的工藝，不需要龐大的機床，不需要眾多的人力，不需要冗長的流水線作業，直接通過計算機3D模型數據，便可由打印機生產任何形狀的零件，使生產制造得以向更廣的生產人群范圍延伸。

3D打印技術發展史

        3D打印技術是實現加式制造的一種方式。在很多文獻中，將加式制造等同于3D打印技術。加式制造的主要特征就是利用逐層增加材料的方式生產各種產品，無須模具，因此也被稱為無形制造技術（Freeform Fabrication，簡稱FF或FFF）。加式制造的思想也是自古有之。從遠古時期至今，房舍樓宇的構建技術始終體現了加式制造的思想。工業時代早期，就有許多加式制造的技術和專利出現。根據美國學者所查出的世界上相關加式制造專利和技術，現代的加式制造有兩個源頭：照相雕塑（Photosculpture）技術和地貌成型（Topography）技術，分別始于1860年法國人Willeme的多照相機實體雕塑專利和1890年美國人Blanther的分層應急地貌圖專利。我們認為，照相雕塑更接近從3D模型數據產生物體的過程，因此更能體現加式制造的思想。特別是1951年Munz的專利，十分清楚地展示了現代立體印刷（Stereolithography）的特征。

       現代加式制造技術直接起步于1968年Swainson的專利、1972年Ciraud的專利和1979年Housholder的專利，分別開創了激光三維聚合成型、直接粉末沉積和粉末激光燒結等加式制造技術。一般認為，1972年德國人Ciraud提出的利用激光能量光束進行粉末沉積，實現分層疊加成型的技術，是世界上第一個成功的現代加式制造過程。從上世紀80年代起，各種各樣的加式制造技術大量出現，并在許多領域里進行了創造性的應用，形成今天的加式制造，特別是3D打印技術的新局面。從上世紀80年代起，各種各樣的加式制造技術大量出現，并在許多領域里進行了創造性的應用，形成今天的加式制造，特別是3D打印技術的新局面。

三種常用3D打印技術

       目前常用的3D打印技術有三種：光固法(SLA)，熔融沉積法(FDM)和激光選區燒結法(SLS).

1.光固法

       原理：光固法技術是基于液態光敏樹脂的光聚合原理工作的。這種液態材料在一定波長和強度的紫外光的照射下迅速發生光聚合反應，材料從液態轉變成固態。在打印的時候，成型平臺周圍有一個液體槽，槽里面充滿了可以紫外線照射固化的液體，紫外線激光會從底層做起，固化最底層的，然后平臺下移，固化下一層，如此往復，直到最終成型。

       優點：分層精度高，可達到0.016mm；表面粗糙度?。辉牧侠寐矢?。

       缺點：只能使用光敏樹脂，材料成本高；不易物理性能測試，適用外形評估、間接模具；使用環境有氣味，微毒，需要很好的通風條件。

2.熔融沉積法

       原理：將打印材料（PLA/ABS）在230℃至260℃的高溫下熔化成液態，這些液體材料通過噴嘴擠出后立即固化，固化的材料逐層疊加最終形成實物。

      優點：適用的材料較多；可在辦公室環境下操作。

      缺點：成型的實物表面較粗糙，需做后期處理；Z軸因分層原因可能會產生一定誤差；ABS材料相對PLA材料對溫度較敏感，成型平臺需加熱，否則容易產生形變；ABS材料有氣味，微毒，需在通風條件下打印；需要材料支撐。

3.激光選區燒結法

       原理：利用粉末材料成型，將粉末材料平鋪在成型平臺上，用高強度的激光器在剛鋪平的粉末材料層上掃描出3D模型的截面，材料粉末在激光照射下被燒結在一起，形成實物的截面，然后再平鋪新一層粉末材料，如此逐層激光燒結，最終形成實物。

       優點：適用多種材料，如塑料、蠟、金屬粉末等；可直接制造特殊、復雜功能的模型；一次可成型多個模型。

       缺點：成型中未燒結的材料性能會有部分下降，需摻入部分新材料后方能適用；使用環境有輕微粉塵，無毒，需通風。

國外3D打印發展到什么程度

        3D打印技術在美國已經形成產業化，目前美國3D打印市場主要分為兩類公司。

        一類是以生產研制打印機為主的公司，如3D Systems，Stratasys，MarkerBot，F(xiàn)ormlabs等，其中3D Systems是全球最大的3D打印機生產商，該公司不僅提供打印機，還出售打印機配套的原材料、相關軟件，并為客戶提供培訓，涉及的行業包括模具、醫療、教育、珠寶、建筑等。

       另一類則是以3D打印機為基礎，以服務大眾為主的社會制造公司，其中最著名的兩個公司為Shapeways和Quirky。

       Shapeways公司于2007年創立于荷蘭，后將總部移至美國紐約市，截至目前，公司已獲得兩輪投資，第一輪金額為510萬美元，第二輪為620萬美元。2012年10月，該公司在紐約皇后區的“未來工廠”投入運營。“未來工廠”就是50臺工業3D打印機，通過Facebook和Twitter等社會媒體，接受客戶的各種產品的三維設計方案，并在數天內完成產品的打印生產，然后寄送給客戶。同時，該公司還為商家和設計者設立平臺，使他們可以利用公司的3D打印機生產并銷售自己設計或收集的產品，目前該公司已有近15萬個平臺會員，6000余名設計者，至2012年6月20日，已經打印了100多萬個3D產品。

       Quirky公司于2009年成立于美國紐約，至今已獲近億美元的風險基金。Quirky的特色是眾包：公司通過Facebook和Twitter等社會媒體接收公眾提交的產品設計思路，并由公司的注冊用戶進行評論和投票表決，如此每周挑選出一個產品進行3D打印生產，參加產品設計和修正過程的眾包人員可分享30%的營業額。公司還進一步將眾包設計改進的過程同時轉化為通過社會媒體來推薦相應產品的過程，創造性地拓展了銷售市場。目前，該公司每年僅生產60種產品，產品的提交費由最初的99美元降至現在的約10美元，公司的注冊用戶每月以20%的速度增長，已達30萬人，而網上社區注冊用戶達26萬。公司有望今年獲利100萬美元，已向發明者支付了200多萬美元的授權費。Quirky的一個成功例子是一位中學生所設計的“Pivot Power”插線板，今年已獲50萬美元的凈收入，該中學生的收入超過5萬美元。#p#分頁標題#e#

       盡管美國在3D打印的整體技術上領先全球，但在基礎研究設施、研發組織和政府支持上，歐盟明顯領先。首先，歐盟在政府研發方面的投入力度要大于美國（不計不公開的國防軍事投入），著名的大型合作項目包括英國的加式制造創新中心、歐盟第六框架項目大航空航天組件快速生產RAPOLAC（Rapid Production of Large Aerospace Components，大型航空航天部件快速生產），全程專注航空航天的SMD（Shaped Metal Deposition，成型的金屬沉積）技術等等。其次，歐洲工業界也主動組織形成3D打印產業群，共同開發加式制造的市場。一度形成原始創新技術源于美國，但其后的研發和應用及商業化卻是由歐盟等國家完成的局面。

       近幾年來，美國明顯加大、加快了對3D打印技術研發的組織力度，但仍然是以企業和大學及科研機構等半政府、半民間的組織為主導力量。2009年，以美國相關大學為主的“加式制造路線（RAM）研討會”就未來5到10年的技術發展進行了廣泛的討論，并發表了較有影響的路線圖研討報告。根據這一報告的建議，由愛迪生焊接研究所（EWI）牽頭于2010年成立“加式制造共同體AMC（Additive Manufacturing Consortium）”，試圖將相關的制造商與供應商同大學與研究機構聯結成為一個互動良性發展促進的生態組織，共同解決3D打印技術中還存在著的大量問題。AMC目前已有30余家企業、研究所、大學、軍方和政府等機構成員，以金屬材料的加式制造技術為主，每季度活動一次。目前，AMC整合EWI及其成員的設備、技術和專業知識，初步構成了一個分布式、網絡化的加式制造“國家實驗平臺中心NTBC（National Test Bed Center）”。AMC和NTBC的使命就是提高3D打印加式制造技術的成熟度，促進相應的產業投資，在全美范圍內將這一新興的制造方式早日轉化為主流的制造方式。自2011年起，AMC每年都向其會員發布加式制造的現狀報告。此外，近三年來美國政府、軍方及企業還多次組織了3D打印技術的有獎挑戰大賽，希望以此加速相關技術的發展、應用和普及。

中國四大3D打印公司

       國內從事3D打印的相關企業，從軍用到民用，從高端到低端可分為以下四家，分別是：中航激光、華曙高科、太爾時代、維示泰克。

       中航激光是中航重機子公司，成立于2011年7月，注冊資本1億元。中航激光主要發展激光快速成型技術，以鈦合金等金屬粉末為原料，通過激光熔化逐層沉積（“生長制造”），直接由零件CAD模型一步完成高性能大型整體結構件的成型。目前公司已經在做一些鈦合金、高溫合金產品，現在做的都還是軍用品，首先立足航空，然后向其他方向拓展，專注高端產品。公司產品已經應用于中國多款新型軍用飛機上。2011年已實現營業收入1億元。據興業證券保守估計，中航激光2015年將實現8億元左右銷售收入。

       湖南華曙高科技有限責任公司是一家集科研、開發、生產和銷售于一體的高新技術企業，公司成立于2009年10月，注冊資本5750萬元。從事基于激光技術的塑膠、金屬、陶瓷產品無模具智能制造等領域的經營。公司采用低成本的產品制造技術并通過合理的采購與分銷渠道管理進行成本控制，使到達顧客手中的產品真正成為性價比極優的產品。目前，華曙高科年營業額近300萬元，其中出口額近100萬元。

       北京太爾時代科技有限公司是一家具有豐富生產和市場經驗的高新技術企業，主要從事快速成型系統、快速制模設備以及專用耗材的開發、設計、生產和銷售。公司成立于2003年，注冊資本450萬元，現有占地8000多平方米的生產基地。公司目前已成為快速成型設備制造領域的龍頭企業，產品覆蓋國內26個省市，并遠銷歐洲、中亞。公司產品廣泛服務于工業制造、航空航天、動漫設計、醫療、教育等多個領域。

       深圳維示泰克技術有限公司，由留德博士于2011年5月份創立，是國內首家專業從事于個人3D打印機、3D教學儀器、3D打印耗材、三維成型產品的開發、生產、銷售的高科技企業。維示泰克是國內個人3D打印機領域內的領頭企業。公司總部位于國內著名的高科技企業孵化中心深圳留學生創業大廈的最頂層。同時，公司在湖北還擁有550畝專業的耗材生產基地。公司注冊資本100萬元，年營業額近500萬元。

3D打印與社會制造

        2012年9月19日，著名科技雜志《Wired》的主編Anderson以危言聳聽般的標題“The New MakerBot Replicator Might Just Change Your World（新的MakerBot Replicator或?qū)⒏淖兡愕氖澜纾?rdquo;描述了新型3D打印機的進展情況。根據該報道，MakerBot公司新推出的低端3D打印機Replicator 2的價格僅為2199美元，高端的Replicator 2X也只有2799美元；并且，幾年后價格可能會降到99美元；屆時，每個人都將擁有3D打印機，比計算機還要普及。在2011年美國加式制造現狀的許多報告中，3D打印的個人使用和世界范圍的應用已被列為最新的發展趨勢。

       這意味著“長尾效應”常態化將在生活和產業中成為現實，意味著個性化的規模化和經濟化，意味著社會制造時代的來臨：在這個時代里，社會需求將同社會制造能力實時無縫地銜接，搜索就是制造，搜索就是生產，搜索就是消費。原因十分簡單，減式制造依靠規模生產降低成本，但絕大多數的需求并不需要規模生產，屬長尾范圍，過去只能由手工制作或歸為奢侈品來滿足，而現在可以通過3D打印技術高質量且經濟地解決。3D打印成本的下降和應用的普及，意味著加式制造的Microsoft、Oracle、Yahoo、Amazon、Google、QQ、阿里巴巴、Facebook、Twitter和微博時代的同時到來。正如Google依靠大規模的計算機服務器陣列來滿足人們信息搜索的需求，從而改變?nèi)祟惿钆c工作方式一樣，我們可以設想未來的3D打印機組成大規模的制造陣列，實時方便地滿足人類對各種個性化產品的物質需求，進而更加深刻地改變我們生活的社會。

       社會制造最大的特色就是消費者可以將需求直接轉化為產品，即“從想法到產品”，并使得任何人都能通過社會媒體和眾包等形式參與設計、改進、宣傳、推廣、營銷等過程，并可以分享其產品的利潤。簡言之，社會制造就是利用3D打印、網絡技術和社會媒體，通過眾包等方式讓社會民眾充分參與產品的全生命制造過程，實現個性化、實時化、經濟化的生產和消費模式。

發展瓶頸及應用前景

        3D打印的發展瓶頸可歸為如下四個因素：一是原材料因素：能夠用于3D打印的材料非常有限，主要為塑料、陶瓷等容易塑形的材料，而且很多材料的強度和硬度都無法達到預期。二是價格因素：目前大多數個人3D打印機售價在2萬元左右，一些國內仿制品價格可以低到5000元左右甚至更低，但其打印精度和質量很難保障。高精度3D打印機價格非常昂貴，一般售價在幾十萬到幾百萬元之間。三是打印前后期處理：對于一個非專業的設計人員，設計富有個性化的模型需耗費大量時間，并在打印過程中需要對模型反復調整和修改。除此之外，通常打印完成后，對于打印的成品還需進行一些后續處理，如打磨、燒結、組裝或切割等，需要大量的手工工作。四是缺乏行業標準：目前國內生產PLA和ABS材料的廠家有數十家，對于同一型號的3D打印機，選取不同廠家的材料打印出來的產品質量大不相同，且3D打印機生產商一般都捆綁式出售3D打印材料，缺乏打印原材料的統一標準，導致打印材料價格和成本很難降低，難以形成產業鏈。#p#分頁標題#e#

        未來5-10年，隨著技術的不斷進步及市場需求的不斷擴大，3D打印將對許多相關行業帶來影響和沖擊。

        對軟件行業來說，3D打印使3D模型設計者成為主流設計人群，形成3D設計師職位；3D制圖軟件的種類會越來越多，操作會更加簡單化；在線協同制作3D模型變得日?；?，類似于office軟件一樣普及；關于3D廣告設計與3D模型的安全存儲等業務將會引起人們的重視。

       對材料行業來說，通過目前打印材料提供商之間的競爭和市場規律的作用，最終將會形成3D打印材料的統一標準，形成一個規范的3D打印材料的產業鏈。3D打印的材料種類會不斷增加，材料的成型性能將不斷改進，以滿足不同行業的需求。

       對自動化行業來說，隨著3D打印技術的不斷發展，3D打印機對控制算法的要求會越來越高。為了能提高模型成型的質量，同時降低成型的時間，現有的控制算法將被逐步改進或取代。并且為了能使3D打印機支持多種材料打印，相關的配套硬件需要重新設計。

（作者李雙雙系中國科學院自動化研究所博士生，王飛躍系中國科學院自動化研究所研究員。田春玲編輯，工作郵箱：tianchunling@wxjt.com.cn）
