中國(guó)光伏行業(yè)歷經(jīng)迅猛發(fā)展已將近十年，其間歷經(jīng)過(guò)供不應(yīng)求的大好市況，也在2011-2012年間飽嘗價(jià)格一泄千里的熊市。當(dāng)時(shí)，外有雙反，內(nèi)有價(jià)格戰(zhàn)，很多組件廠都出現(xiàn)了嚴(yán)重虧損，面臨生存危機(jī)。在內(nèi)外夾擊的雙重壓力下，一些廠家為了謀求短期利潤(rùn)，采取了降本策略，一是改進(jìn)生產(chǎn)工藝，提升良率；二是變更材料清單，引入低成本新材料。
時(shí)隔5年，那一大批使用未經(jīng)驗(yàn)證材料的組件已經(jīng)開(kāi)始大規(guī)模出現(xiàn)失效，其投資回收期遠(yuǎn)遠(yuǎn)低于一般行業(yè)10~25年的質(zhì)保年限。組件廠家需面對(duì)接踵而來(lái)的質(zhì)量索賠，結(jié)果是因小失大，使投資人望之卻步，更打擊了對(duì)行業(yè)發(fā)展的信心。
如今，歷史似乎正在重演，光伏全產(chǎn)業(yè)鏈正歷經(jīng)新一輪的價(jià)格調(diào)整。據(jù)產(chǎn)業(yè)機(jī)構(gòu)EnergyTrend調(diào)研顯示，隨著今年“630搶裝潮”的落幕，7月份以來(lái)，整個(gè)光伏市場(chǎng)需求驟降、訂單變少、庫(kù)存持續(xù)積壓，包括硅片、電池及組件在內(nèi)的光伏產(chǎn)業(yè)鏈上下游品種價(jià)格已出現(xiàn)全面下滑。而在近日的一次大型項(xiàng)目招標(biāo)會(huì)上，部分競(jìng)標(biāo)企業(yè)報(bào)出了令人咋舌的“最低中標(biāo)價(jià)”，不禁讓人擔(dān)憂(yōu)光伏產(chǎn)品質(zhì)量能否保障電站的長(zhǎng)久運(yùn)行。因此，為了避免歷史重演，光伏從業(yè)人員應(yīng)以史為鑒，真正從光伏材料這一源頭把控質(zhì)量，從而促進(jìn)我國(guó)光伏產(chǎn)業(yè)健康、可持續(xù)發(fā)展。
現(xiàn)狀：5年內(nèi)背板開(kāi)裂
2012年，中國(guó)西部的某光伏電站順利并網(wǎng)，嶄新的組件在充足的陽(yáng)光下熠熠發(fā)光。在并網(wǎng)典禮上，所有人眼中都充滿(mǎn)了對(duì)未來(lái)的期望。

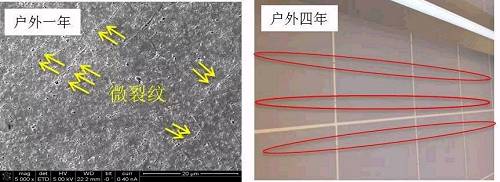

2013年，在對(duì)組件進(jìn)行的隨機(jī)抽樣檢測(cè)中，盡管肉眼看到的外觀并無(wú)顯著變化，但通過(guò)顯微鏡可清楚地觀察到背板表面已經(jīng)出現(xiàn)了大量微裂紋。
2016年，市場(chǎng)上開(kāi)始聽(tīng)到越來(lái)越多只安裝了4~5年的組件出現(xiàn)了背板開(kāi)裂的問(wèn)題，3年前看到的微裂紋已經(jīng)變成更長(zhǎng)、更深的宏觀裂紋；很多裂紋沿焊帶形成，具有明顯的漏電隱患。項(xiàng)目業(yè)主立即對(duì)電站運(yùn)維人員警示了該安全風(fēng)險(xiǎn)，以免造成觸電事故，并向組件廠家提出了質(zhì)保索賠。

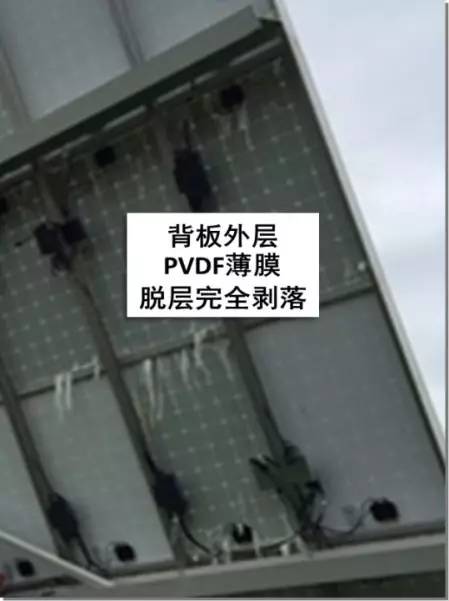

除了中國(guó)西部以外，在歐洲、東南亞和中國(guó)東部的電站，也陸續(xù)發(fā)現(xiàn)光伏組件出現(xiàn)了此類(lèi)背板的開(kāi)裂問(wèn)題，安裝時(shí)間都在5年以?xún)?nèi)。根據(jù)10年產(chǎn)品質(zhì)保的要求，組件廠應(yīng)該對(duì)出現(xiàn)問(wèn)題的組件進(jìn)行更換。這無(wú)疑給廠商造成了巨大的財(cái)務(wù)和商譽(yù)損失。同時(shí)，項(xiàng)目業(yè)主也深感困惑，為何這些組件都通過(guò)了國(guó)際認(rèn)證測(cè)試，還是無(wú)法避免此類(lèi)質(zhì)量問(wèn)題。
根本原因：缺乏對(duì)長(zhǎng)期老化性能的測(cè)試方法和標(biāo)準(zhǔn)
從光伏組件的安裝環(huán)境與使用條件來(lái)看，任何光伏組件中的材料都必須耐受25年以上的戶(hù)外氣候挑戰(zhàn)，尤其是背板。作為光伏組件的最外層，背板對(duì)組件起到了最關(guān)鍵的保護(hù)，因此，對(duì)材料長(zhǎng)期可靠性的要求非常高。此外，背板直接受到紫外、風(fēng)沙、劇烈溫度改變的影響，也是最容易出現(xiàn)老化問(wèn)題的材料之一。
盡管光伏行業(yè)要求25年的質(zhì)保，但一直缺乏對(duì)長(zhǎng)期老化性能的測(cè)試方法和標(biāo)準(zhǔn)，從而導(dǎo)致各種質(zhì)量不一的材料都能夠通過(guò)測(cè)試，被應(yīng)用在組件產(chǎn)品上。這些材料雖然短期內(nèi)不會(huì)出現(xiàn)問(wèn)題，但是一旦長(zhǎng)時(shí)間在戶(hù)外曝曬，不到10年，甚至不到5年就會(huì)開(kāi)始出現(xiàn)老化失效等問(wèn)題，禁不住時(shí)間的考驗(yàn)。
對(duì)于光伏的應(yīng)用，行業(yè)急需發(fā)展更完善的測(cè)試方法，以更準(zhǔn)確地預(yù)測(cè)背板材料的長(zhǎng)期可靠性。
出路：優(yōu)化測(cè)試方法
首先，現(xiàn)階段行業(yè)慣用的測(cè)試方法普遍采用單項(xiàng)加速老化實(shí)驗(yàn)，這完全不能模擬戶(hù)外實(shí)際情況（濕、熱、紫外、溫度變化同時(shí)發(fā)生），當(dāng)然也無(wú)法真實(shí)反映材料在戶(hù)外老化的結(jié)果。
再者，部分測(cè)試標(biāo)準(zhǔn)偏低，無(wú)法體現(xiàn)背板材料在質(zhì)保期間面對(duì)的戶(hù)外環(huán)境風(fēng)險(xiǎn)。以紫外測(cè)試劑量來(lái)說(shuō)，荒漠25年的累積紫外劑量大概在275kWh/m2，溫和氣候也大于170kWh/m2。而目前的認(rèn)證測(cè)試只需要15kWh/m2，和戶(hù)外25年老化所承受的劑量相差甚遠(yuǎn)。
最后，現(xiàn)行的老化測(cè)試對(duì)材料老化后的力學(xué)性能關(guān)注不足，比如冷熱循環(huán)應(yīng)力和動(dòng)態(tài)機(jī)械載荷。而戶(hù)外失效往往是由于材料老化后力學(xué)性能下降導(dǎo)致的。
為了更好地模擬戶(hù)外老化應(yīng)力對(duì)材料的影響，最好能采用更能反映戶(hù)外情況的序列老化測(cè)試，即在加速老化測(cè)試中將原來(lái)單項(xiàng)的紫外、濕熱和冷熱應(yīng)力等老化因素測(cè)試按照一定順序?qū)ν粋€(gè)樣品進(jìn)行測(cè)試，這樣就能更好地評(píng)估不同材料在長(zhǎng)期老化性能方面的差異。
序列老化測(cè)試：

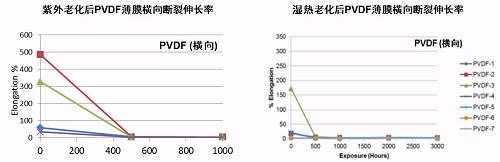

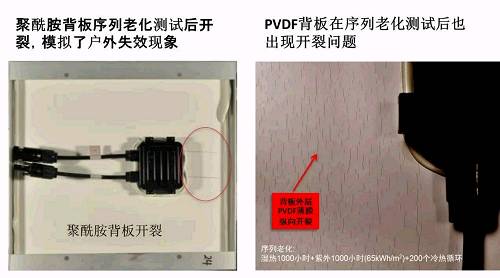

舉例來(lái)說(shuō)，以序列老化測(cè)試對(duì)PVDF背板以及PVF背板進(jìn)行序列老化測(cè)試后，PVDF背板出現(xiàn)了開(kāi)裂現(xiàn)象，這就說(shuō)明了由于PVDF薄膜橫向力學(xué)性能不佳，在老化后容易變脆，在冷熱循環(huán)應(yīng)力下容易朝單一方向開(kāi)裂；而PVF薄膜因?yàn)槭请p向拉伸的成膜技術(shù)，所以不會(huì)有這種問(wèn)題。
下圖是在北美地區(qū)戶(hù)外使用了4年的PVDF背板形貌，平均開(kāi)裂比例約為57%，裂紋方向均沿縱向形成。
近幾年來(lái)，在降低成本的壓力下，光伏組件的關(guān)鍵材料產(chǎn)生了很多質(zhì)變，因此測(cè)試方法也必須因應(yīng)眾多材料的加入而調(diào)整，以更好地區(qū)別各種材料之間的差異性，讓組件商、光伏投資業(yè)者有更好的依據(jù)選擇適合光伏應(yīng)用的材料。
延長(zhǎng)使用壽命和降低功率衰減是保障項(xiàng)目投資回報(bào)和降低發(fā)電成本的重要因素。實(shí)地戶(hù)外是對(duì)光伏組件最終極的檢測(cè)，然而因應(yīng)行業(yè)發(fā)展的變化，在測(cè)試方法上也有改善的空間，序列老化測(cè)試能夠更好對(duì)不同材料的長(zhǎng)期可靠性進(jìn)行甄別，應(yīng)該被更加廣泛地使用。
轉(zhuǎn)載請(qǐng)注明出處。
相關(guān)文章
熱門(mén)資訊
精彩導(dǎo)讀
關(guān)注我們
