創鑫脈沖光纖激光器應用于18650電池極片切割

來源:創鑫激光2016-12-10 我要評論(0 )

18650電池18650鋰離子電池具有容量大、壽命長、安全性能高等特點,因其體積小,重量輕,使用方便,而廣泛應用于電子品消費、機動

 18650電池

18650鋰離子電池具有容量大、壽命長、安全性能高等特點,因其體積小,重量輕,使用方便,而廣泛應用于電子品消費、機動車和能源市場。18650電池也是目前世界上最成熟、最穩定的電池組合,至今仍占據領先位置。

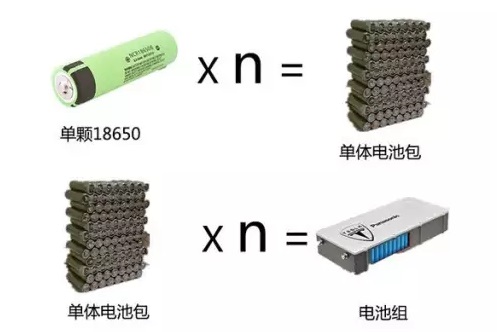

Tesla Model S有7104節18650電池,2015年我國生產18650電池約幾十億節,并呈指數式增長??焖僭鲩L(zhǎng)的市場需求對生產工藝及效率提出了更高的要求。

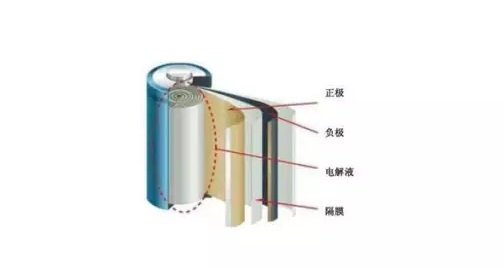

18650電池是典型的薄膜電池,由正極極片、隔離膜和負極極片間隔卷繞構成,如下圖所示。

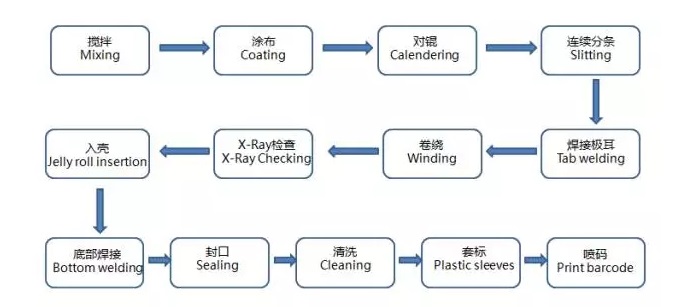

18650電池生產制造工藝流程

在最主要的環節——極耳切割及高速分條中,要求切割邊緣毛刺高度小于0.01mm,熱影響區小于0.08mm,切割速度400~600mm/s,創鑫MFQ-100W脈沖光纖激光器的高速、高精度、高穩定性得到充分發揮。

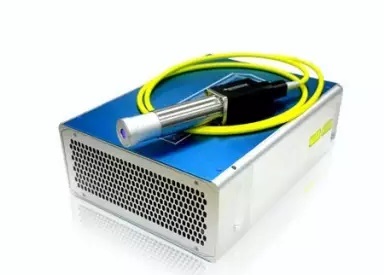

創鑫MFQ-100W在18650電池極片切割應用

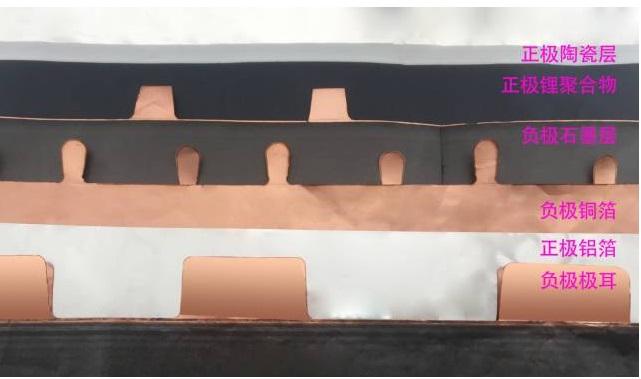

創鑫MFQ-100W脈沖光纖激光器應用于連續分條(Slitting)中,實現極片極耳高精度切割成型,極片高速自動分條工藝。



創鑫MFQ-100W切割正極陶瓷層

速度:500mm/s;功率:100%;頻率:100KHz。


正極陶瓷層中間為鋁箔,兩邊為白色絕緣陶瓷層,厚度100μm,切縫層次明顯,棱角分明,邊緣整齊無掛渣。熱影響區域小于0.03mm

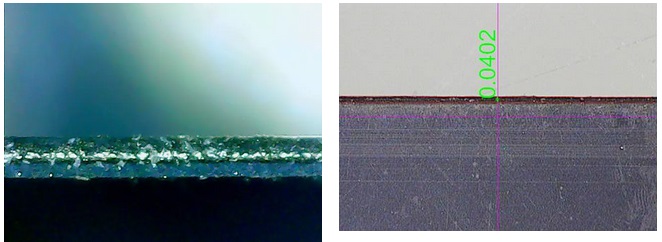

創鑫MFQ-100W高速正極極片切割

速度:800mm/s;功率:100%;頻率:160KHz。

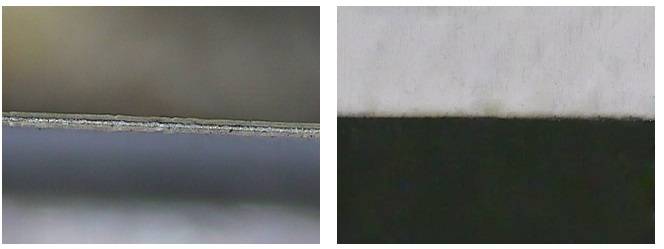

正極片中間為鋁箔,兩邊為鋰離子聚合物,厚度100μm,切縫層次分明,邊緣平整,熱影響區域小于0.04mm



創鑫MFQ-100W負極極片切割

速度:1100mm/s;功率:100%;頻率100KHz。

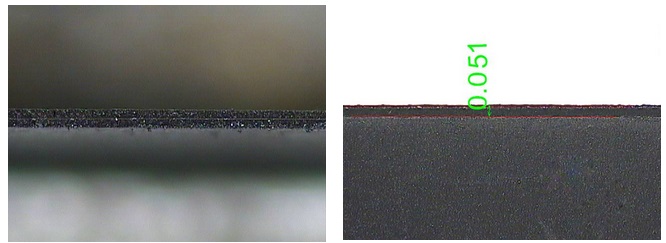

負極極片中間為銅箔,兩邊為電鍍石墨層,切縫層次分明,邊緣平整,無熔珠,熱影響區域小于0.051mm厚度80μm


創鑫MFQ-100W切割負極極耳銅箔

速度:2200mm/s;功率:90%;頻率:160KHz。

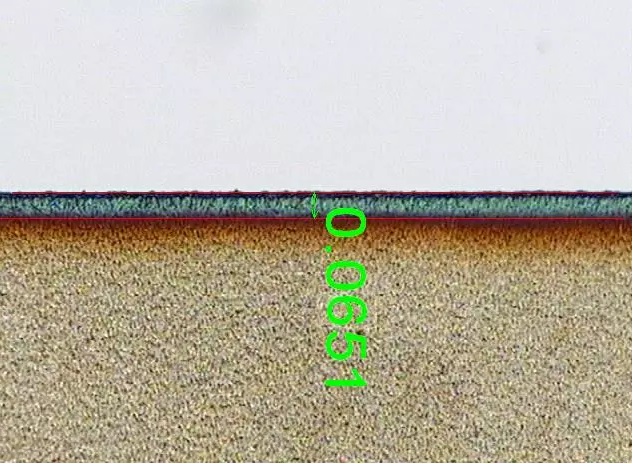

銅箔厚10μm,切縫整齊,邊緣無毛刺,熱影響區小于0.065mm

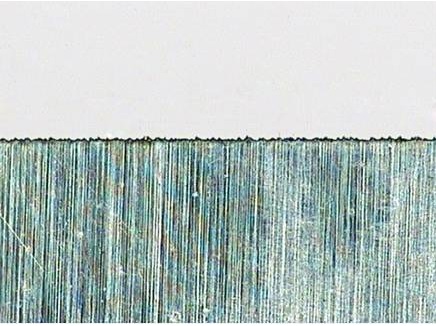

創鑫MFQ-100W切割正極極耳鋁箔

速度:1800mm/s;功率:95%;頻率:160KHz。


拉絲面鋁箔厚度40μm,切縫毛刺約0.007mm。熱影響區小于0.01mm

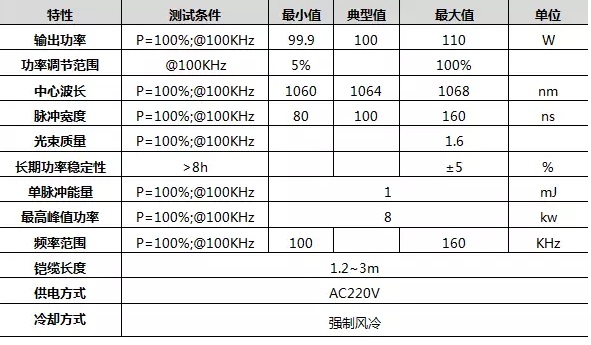

創鑫MFQ-100W的光學特性
