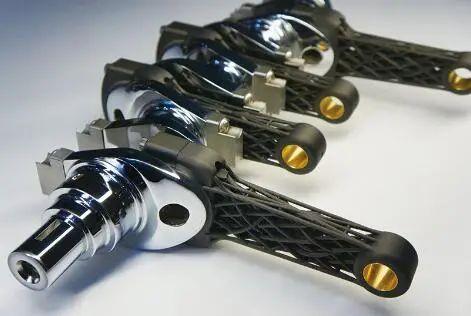

經過多年來的發展，增材制造技術正在對諸多行業產生深刻影響，并且有可能發展成為“第四次工業革命”。以熔融沉積（FDＭ）工藝為基礎使用高分子材料的3D打印技術已經廣泛用于各個領域，展現出了巨大的潛力。不需要模具、可以成型復雜形狀、成型周期短等特點都是其他傳統工藝無法比擬的。曲軸上的3D打印碳纖維復合材料連接桿
復合材料3D打印工藝的主要優勢在于成本低，周期短，能實現復雜結構復合材料構建的快速制造。目前在航空航天、汽車和防衛等部門都在實施這種技術，以實現靈活開發、不同批量生產和按需交付。
例如，一家希臘的機械加工商為汽車制造了一批3D打印的碳纖維復合材料連接桿。打印碳纖維
短切纖維打印與連續纖維打印
在基礎3D打印熱塑性材料加入纖維，以碳纖維為例，目前有兩種碳纖維打印方法：短切碳纖維填充熱塑性塑料和連續碳纖維增強材料。其中，切碎的碳纖維填充熱塑性塑料是通過標準熔融沉積（FDM）或SLS打印機進行打印的，其主要組成材料是熱塑性塑料（PLA，ABS或尼龍）與細小的短切碳纖維。

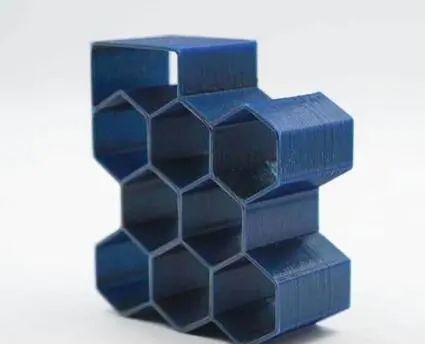

對于短碳纖維增強高分子，理論上纖維長度為0.2至0.4 mm，目前FDM和SLS打印的纖維長度在5至10μm。短碳纖維的加入，可以明顯提高部件的力學強度，尤其是拉伸和彎曲強度及模量；同時也提高了部件的尺寸穩定性、以及表面光潔度和精度。但是，一些短纖維增強纖維通過使材料過度飽和來提高強度。這不僅損害了零件的整體質量，而且還降低了表面質量和零件精度。在圖一中沒有分布在整個結構中 在圖二中以交叉方式加固由于在單一方向上的熱塑性沉積最少 該零件的材料更少但強度更高
連續碳纖維制造是一種獨特的打印工藝，其將連續的碳纖維束鋪設到標準FDM熱塑性基材中。連續碳纖維才是真正的增強復合材料強度的關鍵。利用3D打印復合材料部件替代傳統的金屬部件，其優勢在于可以在重量的一小部分上實現類似的強度，所以從效益上來講，這是一種經濟有效的解決方案。
高性能連續纖維增強熱塑性復合材料3D打印技術是以連續纖維增強熱塑性高分子材料，實現高性能復合材料零件直接3D打印，采用連續纖維與熱塑性高分子材料為原材料，利用同步復合浸漬－熔融沉積的3D打印工藝實現復合材料制備與成形的一體化制造。使用這種方法的打印機在打印時，通過FFF擠出的熱塑性塑料內的第二個打印噴嘴鋪設連續的高強度纖維（例如碳纖維，玻璃纖維或凱夫拉）。從而使得增強纖維形成印刷零件的“主干”，產生堅硬、堅固和耐用的效果。
目前市場上已開發出多款連續纖維增強復合材料3D打印機，并建立了3D打印復合材料體系（碳纖維、芳綸纖維增強聚乳酸、尼龍、聚酰亞胺等）。所制備的碳纖維增強PA復合材料纖維體積含量達到42%時，抗彎強度達到560MPa，抗彎模量達到62GPa，是傳統PLA零件的9倍左右。
目前3D打印機的類型和打印技術也開發出很多種，除了熔融沉積（FDＭ）工藝，也稱為FFF（熔融線材制造）之外，還有其他類型。其中包括：CFF（連續線材制造）；ADAM（原子擴散增材制造）；SLS/SLM（選擇性激光燒結/選擇性激光熔化）；DLP（直接光處理）；SLA（光固化立體造型）和粘結劑噴射等。
當今，增材制造領域已經呈爆發式發展，傳統的制造技術如注塑法可以以較低的成本大量制造聚合物產品，而增材制造技術則可以以更快、更靈活以及更低成本的辦法進行生產。而且，隨著技術的發展，3D打印正逐漸走向量產化。
不斷涌現的3D打印創新技術
一家俄羅斯公司向市場上推出了自己的連續碳纖維打印版本稱為復合纖維共擠出（CFC）技術。
這家俄羅斯公司起源于俄羅斯航天局的一個宇宙飛船建造項目，由四位世界航空航天領域頂尖的復合材科學家于“俄羅斯硅谷”——斯科爾科沃創新中心聯合創立。初創團隊經過不斷的探索與研究，成功地攻關了連續纖維3D打印這一世界性的技術難題，并開發出了獨特的CFC復合纖維共擠技術，且順利向市場推出了桌面級和工業級的連續纖維3D打印設備。
與CFF不同，其預浸料具有一個輸入和一個輸出，CFC使用兩個輸入和一個輸出。一個輸入專用于增強纖維，另一個輸入用于熱塑性塑料。干纖維被送入系統中，并在其中浸入液態的熱固性樹脂。在印刷過程中，熱固性材料與傳統的熱塑性長絲固化并一起擠出。然后，滲透到增強纖維中的熱固性基體與長絲粘合。
結果，不僅很少有機會在預浸料中引入氣泡或空隙，而且還開拓了CFC可以使用的多種熱塑性塑料（到目前為止，PETG，ABS，PC，PLA和PA）。還可以在CFC中控制沉積速率，以生成有趣的結構和特性，這些特性和特性是傳統復合材料制造所無法實現的，例如晶格形狀。在傳統情況下，將一根碳絲束穿過另一束碳絲束時，該區域的厚度將增加一倍。使用CFC，可以減少擠出的熱塑性塑料，同時仍然沉積碳纖維，從而減少該區域的塑料量。
反過來，這增加了所謂的“纖維體積比”，相對于復合材料的總體積而言，存在的纖維增強量。較高的纖維體積比通常意味著改善的機械性能。因此，由于這些碳纖維以3D打印的晶格結構縱橫交錯，因此纖維體積比和強度均增加。
在航空航天領域，工程師尋求的纖維體積比率最高為60％左右。但是，使用其他碳纖維3D打印技術時，該比率接近30％至40％。沒有晶格結構，CFC可以達到約45％，在碳纖維重疊的點上，該比率增加了一倍，即比傳統復合材料更強。

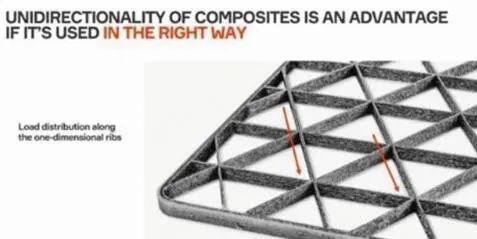

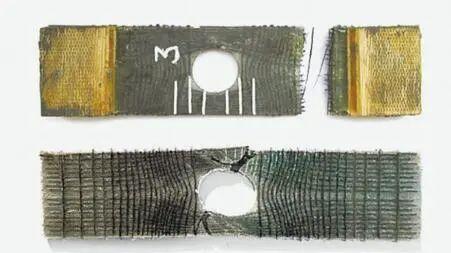

在編織碳纖維中，多層單向纖維交錯交錯以模擬各向同性，最終以犧牲多余材料為代價提供全向強度。但是，使用CFC時，僅在必要時可以增加材料和強度。因此，這家公司強調碳纖維的各向異性是一種優點，而不是一種弱點，這項目技術被命名為“ Anisoprint”。
Anisoprint已經推出了其生產規模的CFC系統。該系統具有600 mm x 420 mm x 300 mm的構建體積，該系統具有可打印PEEK和PEI的加熱構建室，并且可以進行自動化校準和其他生產質量功能。借助四個可互換的打印頭，除碳纖維外，它還將能夠結合不同的復合材料。該系統還將配備用于優化晶格結構打印的軟件。
實現商業化應用的3D打印
美國初創公司AREVO最近的發展勢頭迅猛。2020年6月初，AREVO宣布，他們已經開始建設一個世界上最大的高速連續碳纖維增強聚合物復合材料增材制造工廠，以制造即服務的模式來運營，規模化快速生產定制產品。連續碳纖維增強聚合物復合材料的強度重量比是鋼的60倍以上，可用于專業級自行車、一級方程式賽車和最新一代戰斗機等產品。
AREVO甚至聲稱，“在碳纖維自行車車架領域，隨著3D打印技術的進步，成本結構將發生轉變；三年后，中國工廠碳纖維自行車車架的手工制造將被淘汰！”
Arevo公司利用其專利軟件算法、碳纖維材料和機器人3D打印技術，實現復合材料部件生產的制造即服務。相關人員表示：“我們的系統完全省去了手工勞動和烘箱固化的步驟，通過我們的軟件和全自動機器人3D打印機，我們可以快速制造碳纖維制品。”
傳統的復合材料自行車車架，需要18個月的時間來設計和投入生產；但連續纖維3D打印技術可以將時間縮減到幾周。車架制造商通過打樣試錯，建立超過20次的設計迭代。當他們確定一個設計時，就手工制造一個原型車，騎上去，然后改變設計；如此重復。工廠制造的復合材料車架是由27到30個不同的零件手工制作而成，最后粘合在一起。而Arevo的系統，所有的設計工作，包括分析和優化，都可以通過軟件來完成的，大大降低研發成本；同時3D打印一個整體單一部件，連續纖維智能放置在車架內，提供前所未有的結構完整性和穩定性。
Arevo還在研究其他一些應用，包括自行車和滑板車的車輪。用于運輸包裹的商用無人機制造商對復合材料的輕量化很感興趣，還有網球拍和溜冰鞋（用于連接金屬葉片和靴子的結構）在內的運動設備制造商。航空航天、建筑和汽車領域等其他戰略應用也在開發中。
此外，2021年1月，致力于將復合材料3D打印自行車和電動自行車商業化的公司，已經出貨了第一輛自行車。這是一個重要的里程碑，因為它是首批投放市場的連續纖維增強復合材料3D打印消費產品之一。
面向復雜或精密結構的連續纖維3D打印技術
美國南卡羅來納大學航空航天創新與研究中心的研究人員與TIGHITCO和英格索機床公司合作，開發了用于高度專業化和要求苛刻產品的連續纖維增強3D打印技術。該技術是一種熔融長絲制造（FFF）方法，團隊已開發出了熱塑性復合長絲和機器人3D打印系統。系統將由英格索生產，使用配備有連續纖維沉積末端執行器以及西門子控制系統的工業機器人平臺，提供七個自由度。團隊開發技術的宗旨是，不希望用大型打印頭打印需要大量后處理的大型圖案，而是僅需最少后處理的打印。
團隊認為該技術非常適合三種應用。首先是航空應用中的小批量制造，例如每架無人機或小型航空器僅需要一個特定高強度組件的應用，使得模具或芯軸難以成本劃算。其次是高度復雜的結構，比如加強網格，利用其他制造方法無法產生所需的強度質量比和剛度質量比。第三種是套印，這是一種在打印過程中插入組件并由此完全嵌入打印零件中的技術，可以實現零件整合。
套印的例子包括在螺紋嵌入圈周圍打印，而不是通過打印后處理來添加它；或者在打印零件中嵌入RFID芯片或電子傳感器。自動絲束鋪放（AFP）的機身僅具有最小程度的集成，許多較小的部件用螺栓固定。而這項技術的亮點在于，如果使用熱塑性塑料制造復合材料零件，每次就是通過套印重新熔化以增加新部件。消除鉚釘、緊固件和粘接劑可以顯著改善這些航空結構。
連續復合材料公司是連續纖維增強3D打印的先驅，2012年獲得了全球最早的工藝專利——CF3D。公司預計有一天該技術將用于按需打印整架飛行器結構——無論是10件還是10000件，因為它具有充分的經濟性。CF3D使用快速固化熱固性樹脂（雖然也適用于熱塑性塑料），將增強纖維浸漬在打印頭內，并在材料沉積后立即固化復合材料。熱固性材料使該工藝能夠在自由空間中執行高速打印。應用CF3D技術的纖維體積可達到50-60％，而公司正在以多種方式繼續推進該工藝。最近的一個重要進展包括更加自動化的工具路徑生成；自動化的工具更換，可在同一部件上實現高分辨率單通道和高沉積多通道打?。惶岣叩臋C器人準確性和精度；開發具有更高力學性能的材料。
意大利復合材料公司的連續纖維制造（CFM）工藝與CF3D相似，也已經達到早期采用和開發階段（技術成熟度等級5）。CFM技術旨在解決使用熱固性樹脂進行3D打印的挑戰，并已成功地用環氧樹脂、丙烯酸和乙烯基酯打印連續玻璃纖維增強復合材料。紫外線（UV）是moi印刷技術的主要固化工藝，但該工藝也適用于其他固化和后固化機制——這是碳纖維應用所必需的，因為碳的不透明性和黑色干擾紫外線固化。
總結和展望
3D打印碳纖維增強高分子，尤其是連續碳纖維增強熱塑性高分子，在輕量化、高性能的復雜結構部件的低成本、高效率制造有巨大潛力。連續纖維3D打印技術正在隨著3D打印機的創新而迅速崛起，它即可以用于大批量生產復合材料零件，也可以打印特別有挑戰性的特征，比如高度復雜的幾何形狀或者需要極其精密制造的關重特性?？梢灶A(yù)見，隨著該技術的成熟和大規模推廣應用，將進一步促進航空制造業探索以3D打印方式批量生產無人機、復雜航空結構以及制造工裝，開啟航空復合材料發展的新浪潮。
從技術上來說，對于短碳纖維增強高分子，F(xiàn)DM和SLS有成熟的原材料和技術，下一步的關鍵是提升打印的精度和部件整體的力學性能。對于連續纖維3D打印技術還存在兩個主要問題：一是纖維含量低，且打印層之間的分層可能性高；二是缺乏標準化的連續工具路徑生成商業軟件。下一步的關鍵是結合機器人等自動化輔助設備，開發適合于連續纖維的制造平臺，實現多維度的纖維取向的基礎上，充分發揮3D打印的優勢，通過創新的設計實現性能和成本的最優化。
整體上，今后3D打印碳纖維增強材料的大批量應用，關鍵在于材料技術、加工技術、加工速度和質量、成本控制四個方面的創新和發展。未來，隨著這些問題的解決，該技術依托靈活開放、高速高效、低成本且生產完全自動化等優勢，必將會與傳統復合材料制造技術產生競爭。
