激光3D打印基本原理


金屬材料的增材制造(3D打?。┕に囋诤娇?、航天、航海、車輛、模具制造、醫療器械等領域的需求巨大。目前,應用于金屬增材制造工藝的熱源有激光束、電子束、微束等離子三大高能束及燒結熱輸入等,其中的激光束是金屬增材制造領域應用最廣泛的高能束熱源。與電子束、微束等離子熱源相比,激光束具有光斑細、成本低、可定向作用到指定材料位置等優點,可實現金屬材料的瞬間熔凝,滿足熔道搭接和零件成形的要求。

激光3D打印使用的激光器有光纖激光器、半導體激光器、Nd:YAG激光器和CO2激光器。不同材料對不同波長的激光吸收不同。通常,打印聚合物以CO2激光器為主,而金屬粉末的3D打印主要使用光纖激光器。
根據加工方式的不同,激光增材制造可分為選擇性激光燒結、選擇性激光熔化、直接金屬激光燒結、激光粉末沉積、直接金屬沉積等等。其中,選擇性激光熔化(SLM)是目前使用最廣泛的金屬激光3D打印技術之一。
選擇性激光熔化(SLM)打印設備的基本結構如圖所示。打印之前,要先對3D模型進行分層處理,然后確定掃描軌跡。第一步,用刮刀均勻地刮過工作臺,在上面鋪一層粉末;第二步,用激光在這層粉末上掃描特定軌跡讓其熔化,實現一層的打印;第三步,將工作臺往下移動一層,然后循環上述操作,使打印層從下往上堆疊起來,這樣就形成了所要打印的3D零件。為了防止氧化,整個過程要對工作艙抽除空氣并充入惰性氣體。

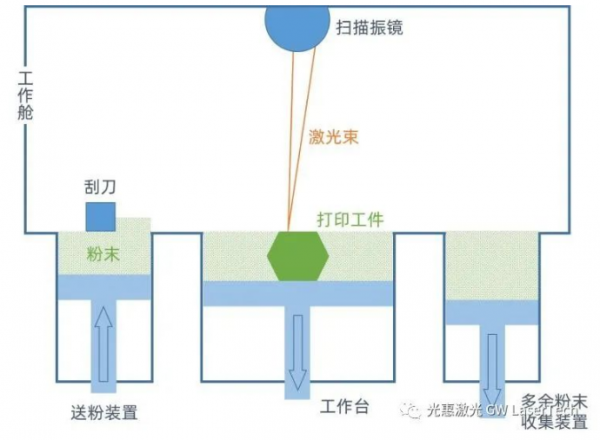

▲ SLM打印設備基本原理


激光3D打印對激光器的需求

激光3D打印對激光器的需求主要體現在兩個方面:一方面是功率與功率穩定性,另一方面是光束質量及光斑大小。
(1)功率與功率穩定性
3D打印成形過程主要靠的是激光的熱效應,激光強度必須超過一定的能量閾值才能使材料熔化,因此更關注激光器平均輸出功率,對于激光器的脈沖模式不敏感,因此通常使用連續光纖激光器,功率大致分布在100W~1000W之間。
模型越大,層數越多,打印時間越長。一般持續時間在幾個小時到幾十個小時。所以,對于激光器長時間穩定運行提出了很高的要求。如果溫度偏高,金屬粉末可能會過燒、甚至會導致其他已成形的部分重熔;溫度偏低,金屬粉末熔化不徹底,粘合力不夠,成形構件形狀就可能保持不住。因此,激光器的功率穩定性對于打印質量至關重要。
(2)光束質量及光斑大小
光束質量和光斑大小體現打印精度的關鍵參數之一。3D打印是通過激光束掃描成形的,激光的光斑越小,掃描的精度就越高,打印出來的模型分辨率就越高,肉眼可見的就是打印件表面越細膩。
光束質量通常以BPP或M2來表征,M2越接近1,表明光束質量越好,激光能量越集中,對周圍的熱影響越??;同時,光束質量越好,對應的發散角度越小,聚焦出來的光斑也會相應更小。

光惠激光與美光速造在3D打印領域的探索

光惠激光(GW Laser Tech)作為全球高亮度光纖激光器領先者,隨著3D打印技術的興起,也在這一應用領域積極探索,推出了針對3D打印應用的500W單模10μm/14μm連續光纖激光器,面向醫療器械、汽車零部件、航空航天等領域。
其中,10μm和14μm不同芯徑大小決定了光斑大小,主要影響激光功率密度,即單位面積的光能量大小,同等功率條件下,光斑尺寸越小,激光功率密度越大,高功率密度光斑適宜打印高熔點或者高反射的金屬粉末。

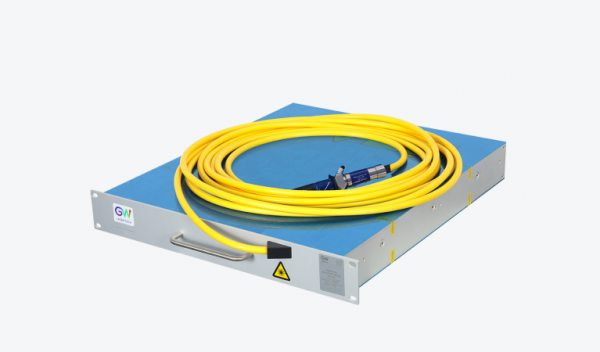

▲ 光惠激光500W單模10μm光纖激光器
產品優勢:
? 超薄、輕量化設計,19寸1.5U高度設計,重量<20kg,結構緊湊、體積小、重量輕,賦予無與倫比的集成便利性和靈活多用性。
? 產品結構采用密閉設計,針對3D打印使用環境,大幅度提高激光器整體的可靠性,IP65防護等級,可持續在高溫、高濕、高粉塵等惡劣環境中運行。
? 最大功率500W,足可以成形奧氏體不銹鋼、馬氏體不銹鋼、鈦合金、鎳基高溫合金、鋁合金、鎂合金等常用金屬材料。
? 功率穩定性好,每小時波動<0.5%,保證超長時間打印的工藝一致性。
? 光束質量好,M2<1.1,單模10/14μm光纖輸出,輸出光斑小,打印精度高。

美光速造(FastForm)是一家專門研究與開發3D打印技術及裝備的企業,能夠提供頂尖的快速成型服務與配套解決方案?,F(xiàn)已與光惠激光建立了深入合作,未來將在航空航天、汽車模型、生物醫療等領域關鍵零部件進行3D打印試驗及研究。推出FF-M140單激光產品,F(xiàn)F-M150教學專用機型,F(xiàn)F-M180D雙激光口腔專用機型,F(xiàn)F-M300H 1000W高功率激光工業機型,F(xiàn)F-M500雙激光機型,F(xiàn)F-M800四激光產品,并全部實現批量生產,支持定制國產化方案。自主開發多激光切片和路徑生成軟件FastLayer。設備完全實現全自動控制,無人值守操作。

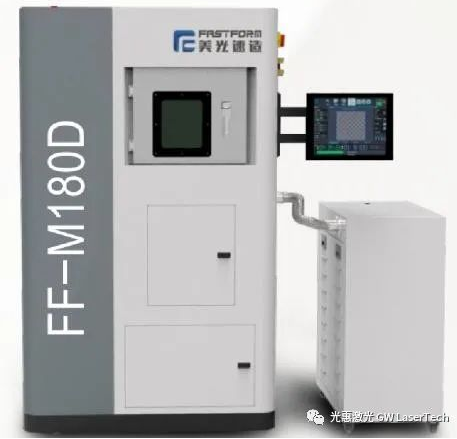

▲ 美光速造FF-M180D雙激光金屬3D打印機
該產品具有如下顯著優勢:
? 雙向及變速鋪粉技術,粉末利用率高。
? 自主開發軟件,一鍵完成自動切片與路徑規劃。
? 自帶攝像頭,可遠程實現全自動控制、無人值守操作。
? 設備采用一體化焊接結構,穩定性強,安裝方便

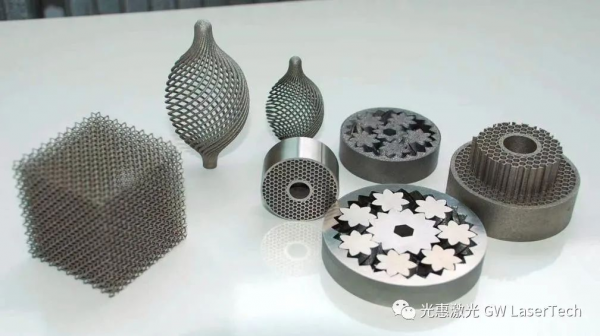

▲ 美光速造FF-M180D配合光惠500W激光器3D打印產品

3D打印產業現狀及發展前景

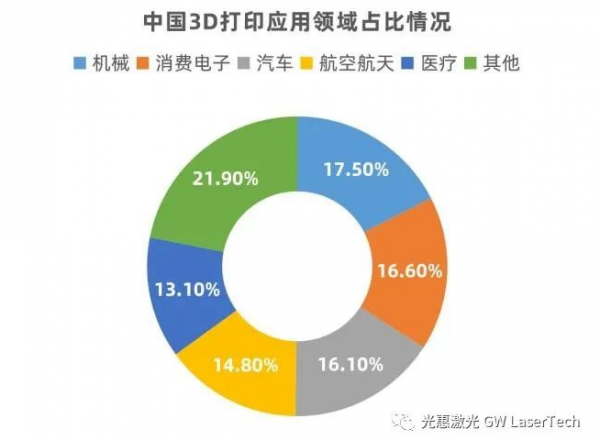

目前,3D打印已經進入了快速成型的時代,根據中商產業研究院的統計數據顯示,2021年下游應用領域中機械行業占比最多,達17.5%,其次為消費電子(16.6%)和汽車(16.1%)。隨著消費電子和汽車工業的快速發展,未來3D打印在這兩個領域中的應用領域?qū)⑦M一步擴大。

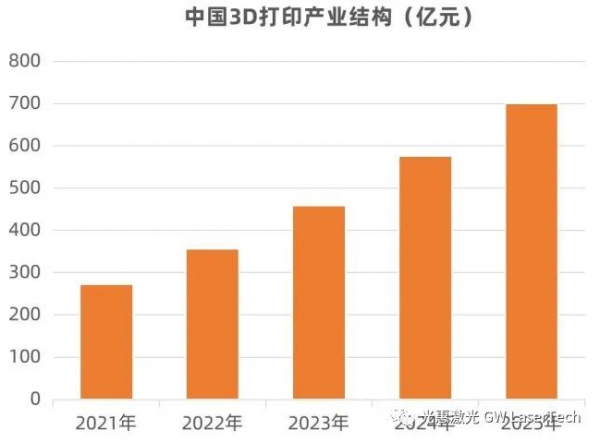

在產業規模方面,按照中投網的預計:2021-2025年3D打印的年均復合增長率約為26.59%,2025年將達到701億元。

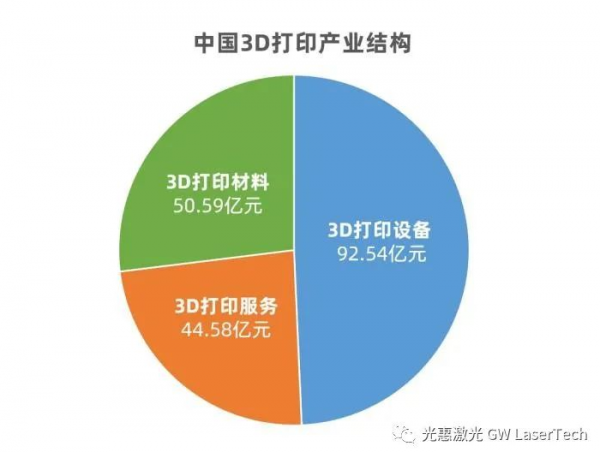

3D打印涵蓋設備、材料以及服務三個方面,其中打印設備占大頭。根據CCID發布的數據顯示,2020年中國3D打印設備產業規模92.54億元,占比最高。

目前3D打印設備的價格還相對較高,一方面源于國外的專利和壟斷,另一方面是因為我國3D產業起步晚,需求量少,自主化程度低。隨著我國高端制造業的升級發展、技術的發展和成本的下降,未來我國3D打印行業將會呈現國產化程度越來越高的趨勢。設備制造商之間的緊密合作對推動3D打印技術的規?;l(fā)展至關重要。
光惠激光不僅專注激光產品技術的研究和創新,同時在激光加工工藝領域不斷探索,并致力于幫助客戶解決應用上的難題。美光速造作為一家國內領先的3D打印設備廠商,熟悉3D打印的各個環節,同時具有經驗豐富的咨詢顧問團隊,為客戶提供專業的3D打印領域的高端產品。未來,光惠激光將攜手美光速造一起推動激光3D打印技術在國內的應用和發展,助力產業升級。

作者:光惠激光應用工程師·顧佳星
