隨著新能源快速發展與普及，動力電池作為新能源汽車的動力核心，其品質直接關系到新能源汽車的性能和安全性，另一方面，科技鋰電池的電芯入殼和頂蓋焊接工藝對于確保電池性能和安全也是至關重要。

在生產過程中，需嚴格控制頂蓋與鋁殼臺的高度差，以及鋁殼和蓋板的間隙。若頂蓋與鋁殼臺階的高度差不一致，可能會導致壓力分布不均，甚至造成電池部件之間的連接不牢固，進而引發內部短路問題；同時，鋁殼和蓋板之間的間隙會直接影響頂蓋焊接工藝，間隙不在合理范圍內會導致焊接不良。

動力電池作為綠色能源變革的關鍵節點，利用效率與經濟價值也是越來越高，受電池企業強勢擴產的帶動，機器視覺在鋰電行業應用的需求量也在迅速增加。大族激光旗下全資子公司深圳市大族視覺技術有限公司（簡稱：大族視覺）以綜合集成視覺檢測方案，可精確測量電芯頂蓋和鋁殼臺的高度差以及電芯頂蓋與電池殼體之間的間隙，為后續頂蓋焊接工藝做好準備，并可以減輕熱脹冷縮引起的應力，這樣有助于延長電池使用壽命，提高產品的合格率和安全性。相信未來隨著生產工藝的完善與機器視覺檢測的應用配合，許多目前存在的隱患都會迎刃而解。

案例分析

★檢測項目

鋰電芯入殼預焊3D檢測高度差與間隙

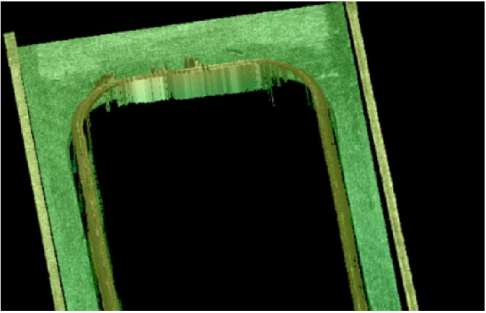

檢測成像

★檢測方式

采用輪廓檢測儀檢測壓裝后，電芯頂蓋表面與鋁殼殼口高度差。

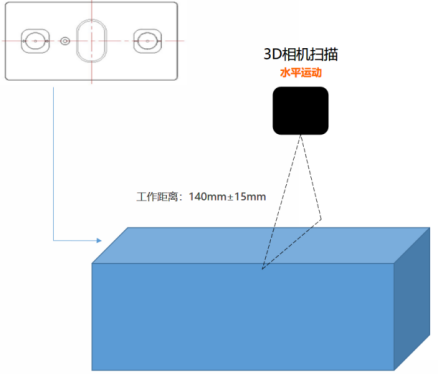

★現場工藝

一套 3D 相機安裝在運動軸上，進行壓裝高度、間隙檢測；沿產品長邊中間區域運動掃描檢測。

★檢測方案

1.檢測長邊單邊檢測點數≥3 個，短邊單邊檢測點數≥1 個，以工藝需求為準；

2.檢測來料寬度與標準寬度是否相差0.5mm以上，是則來料寬度NG，否則來料寬度OK；

3.臺階Step測量公差：0～0.25mm,掃描速度≥400mm/s，掃描頻率≥8K；

4.換型時檢測點數、位置可設置；

5.控制面板可以實時顯示輪廓儀檢測的圖像和數值，數據可本地保存及實時上傳 MES系統；

6.漏殺率0%，過殺率 <0.5%

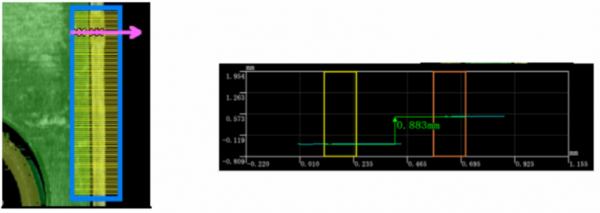

★臺階檢測

選定被測量區域，在區域內每一段間隔抽取一個輪廓，每個輪廓都可以測量輪廓上殼口和頂蓋之間的高度差。在范圍內可以測得每個輪廓上殼體到頂蓋之間的高度差。

臺階檢測成像

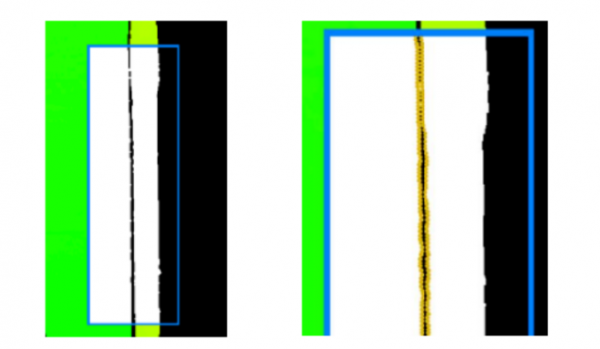

★間隙檢測

-經過預處理（左下圖），可以將縫隙處理為黑白分明的圖像效果，從而可以清晰分辨出縫隙和殼體/頂蓋的邊緣。

-算法可以將縫隙邊緣描繪出來，并針對縫隙進行寬度的測量。（右下圖）

間隙檢測成像
