激光焊接電暖毛巾架：您舒適生活的好幫手

       如今人們都十分關注健康問題。在高強度訓練或SPA美容后，得到舒適細致的貼身護理變得尤為重要，遍布全球的健身房和SPA館的電暖熱毛巾成為流行奢品，受到了消費者們喜愛。俄羅斯的一家散熱器制造商已經購買了一套由荷蘭特種械制造商Rodomach，搭載ROFIN光纖激光器，來進行加工制造的自動化焊接系統。

德國漢堡/荷蘭代芬特爾

2016年9月



一招解決所有復雜的工藝

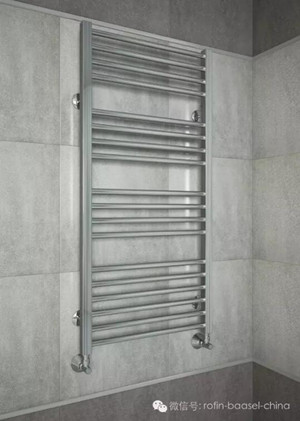

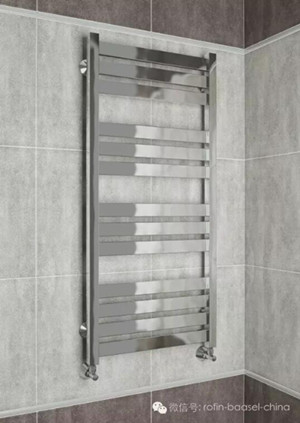

        散熱器制造商向Rodomach尋求解決方案時就已經有了清晰的方向：衛浴散熱器的完整產品系列從目前使用的手動TIG焊接將向自動化激光焊接方式轉型。加工過程中，系統可支持圓管，角管和異型管模型焊接。焊接深度必須達到100%，并且通過25bar的壓力試驗。最后且最重要的是要求無需后續處理，均勻，美觀，無瑕的激光焊縫，在最后一步電解拋光后，不銹鋼散熱器猶如鏡子一般精美閃亮。





       首先，為了實現自動化可焊性，需對產品進行精確分析。Robin Le Roy 就職于ROFIN位于荷蘭阿爾布拉瑟丹的子公司，早期就開始著手于這個項目。Le Roy 說：“我們的最終客戶之前已經使用過2套ROFIN PWS管材焊接系統，用戶體驗非常好，所以在這次的新系統中也將繼續選擇ROFIN品牌的激光器。”




       在漢堡應用實驗室的初次實驗表明焊接奧氏體鉻鎳鋼AlSI 304易于加工，但由于焊縫間隙過寬，因此無法保證始終如一的高質量焊縫。實驗室和Rodomach一同確定了產品需求，并向最終客戶提供了改良建議，這確保了加工的自動化和持續高品質的可焊性。

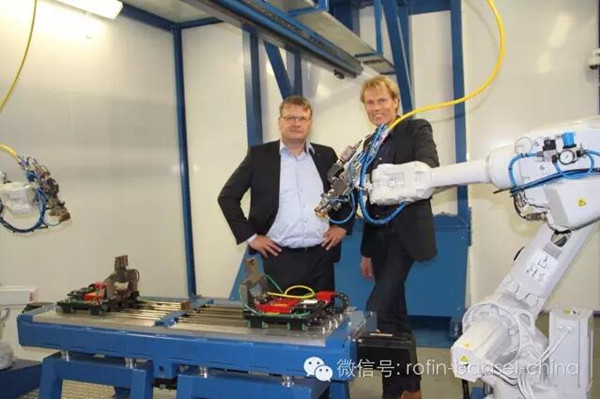

       Rodomach經理Roel Doornebosch提到，“與Rofin應用工程師的合作十分愉快，他們十分專業，并會向你提出可靠的加工改善建議。”這個項目的主要困難就是夾緊部件并避免部件的彎曲，同時也是成功的關鍵因素。通過合作和不斷的探索創新，我們的團隊創造出了完美的解決方案，使用整合冷卻功能的伺服控制夾具取代傳統的夾具工具。這樣，每個零件的焊接點都被穩固地夾牢，冷卻功能也有效避免了節點的彎曲變形。

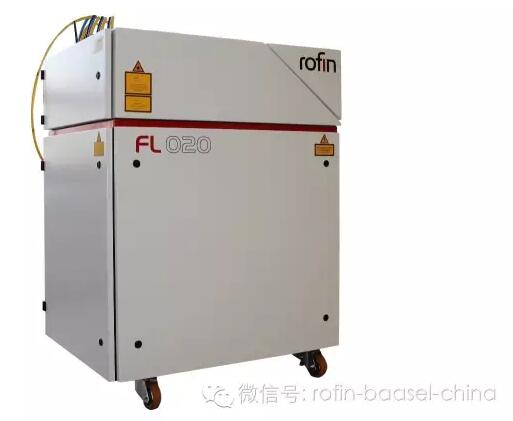

       實驗結論是，ROFIN漢堡推薦采用300 µm光纖的Rofin FL020 2kW 光纖激光器配合300 mm焦距。漢堡應用實驗室經理Peter Kallage提到,“有了較高的景深，客戶就擁有更好的工藝公差，因此可以降低廢品率，提高生產效率。一臺激光器可以操控兩臺機器人焊接工作站來對散熱器兩邊交替進行焊接。

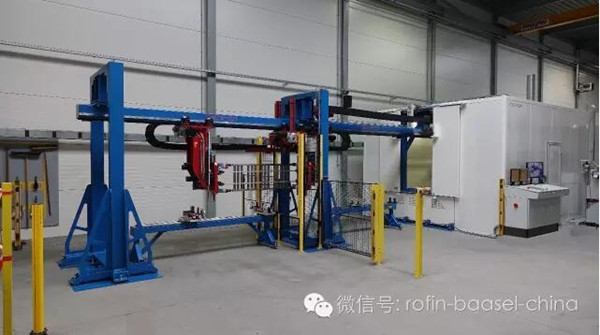

       Doornebosch說，“我們已經將操作系統合并到一起，將兩臺機器人和一臺激光器放在同一終端，這樣客戶就能獨立簡單的操作這個系統?？蛻粼谂c我們合作之前就了解其需求的復雜性并且急于向我們尋求解決方案。但他從未想到我們最終會提供如此簡單的操作方式，這令他們大吃一驚。”在2m/min的速度下，成功的壓力測試得出，實際抗壓力為 250 bar，遠遠超出了質量標準中的25bar，并且有著很高的焊接質量，大大超乎了客戶的心理預期。隨后，客戶又追加購買了兩套系統。這是一個雙贏互利的成功故事。





RODOMACH-來自荷蘭的專業定制機器

       Rodomach Speciaalmachines B.V.在1997年由Roel Doornebosch成立，如今在荷蘭代芬特爾有25名員工。這家中型企業專門研究定制機械工程，專注于連接技術。除了傳統的方式，從2010年開始它還提供激光系統，占據了一半的系統銷售量。以客戶為核心是這家荷蘭公司的理念，因此定制機器需要經常對客戶的需求進行精確分析。“在項目和合作開始之前，我們就試著去獲取盡可能多的來自客戶的需求和期望，進而精確地分析并且提供給他們真正所需適合的方案。附加價值對于我們來說非常重要，是讓客戶選擇我們的主要因素”。這些定制機器也被運用于其他領域，例如汽車行業，金屬行業和許多其它工業部門。



ROFIN高功率事業群

       ROFIN的高功率事業群位于德國漢堡，專注于機床和汽車行業等高功率工業材料的激光加工。在高功率激光器中，光纖和二氧化碳激光器以其高速，穩定，精密的切割和焊接工藝在全球工業制造中被廣泛使用，獲得極佳的口碑。針對表面處理應用，光纖耦合半導體激光器，半導體泵浦激光器和調Q激光器將是您的最佳選擇。另外，產品組合也包含掃描焊接系統和管材型材安全焊接等智能激光解決方案。



ROFIN的光纖激光器幾乎適用于所有應用

      ROFIN的FL系列光纖激光器的輸出功率范圍從500W-8000W。通過選擇不同光纖直徑，激光器可被應用于幾乎所有的工業材料加工中。緊湊版光纖激光器可用固定熔接光纖，標準型光纖激光器的分光系統進行光束管理。標準型光纖激光器對于光束開關和分束，可達有四路光纖輸出，分別配備有雙通道安全接口。
