激光焊接原理
激光焊接屬于非接觸式焊接，是將高能量密度的激光束輻射至工件表面，通過激光與工件的相互作用，使工件熔化形成熔池從而完成焊接過程。

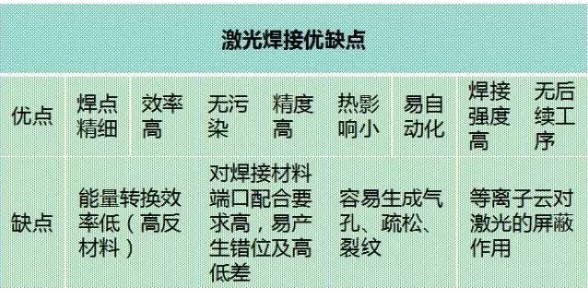

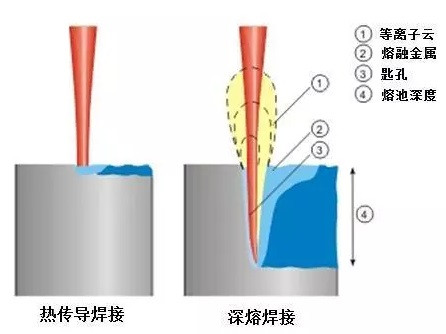

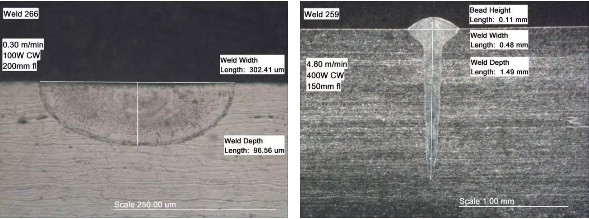

功率密度小于104~105 W/cm2 功率密度大于105~107 W/cm2

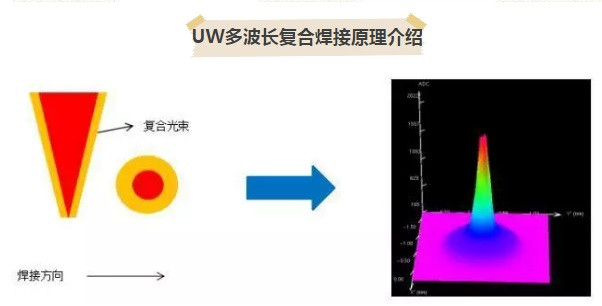

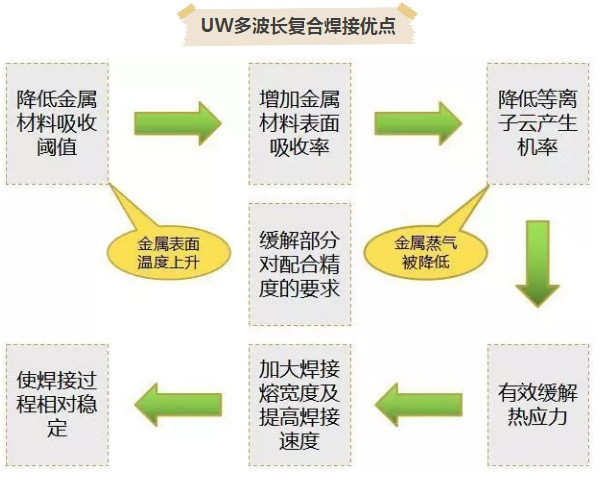

UW復合焊接技術(shù)是采用光纖激光和半導體激光同軸同時作用于材料進行焊接的新型技術(shù)，其中光纖激光作為主波段光源對材料進行深熔焊，半導體激光作為次波段光源對材料同步進行預(yù)熱并增加材料熔融狀態(tài)持續(xù)時間，可減少焊接內(nèi)部氣孔，同時提高了匙孔的穩(wěn)定性，在高速焊接也能保證熔池的穩(wěn)定。

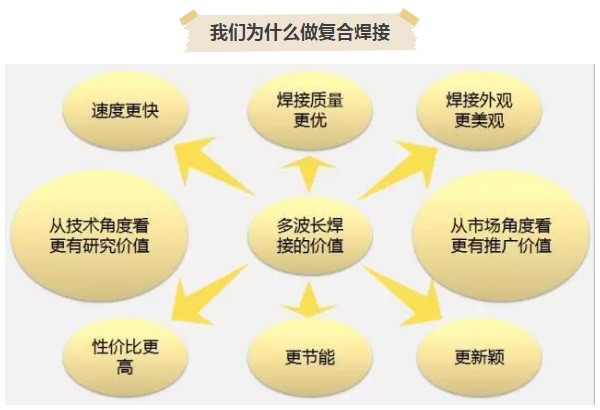

我們?yōu)槭裁醋鰪秃虾附?/p>

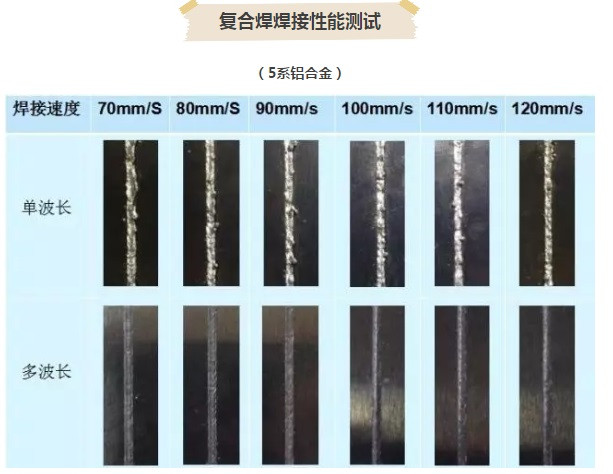

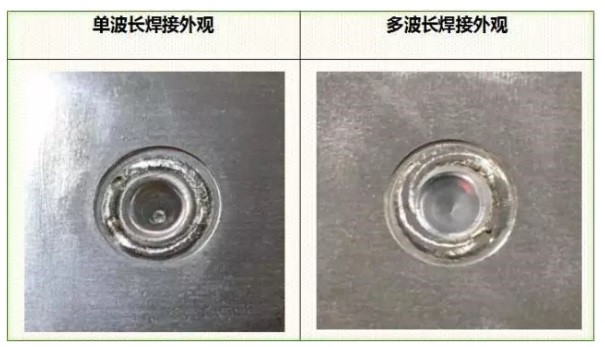

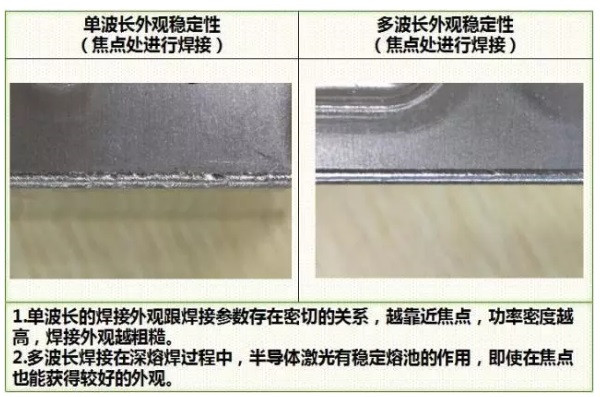

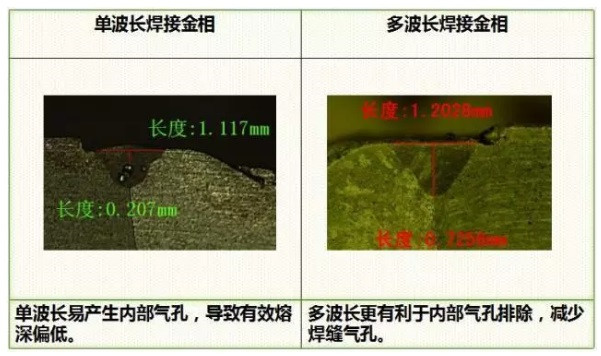

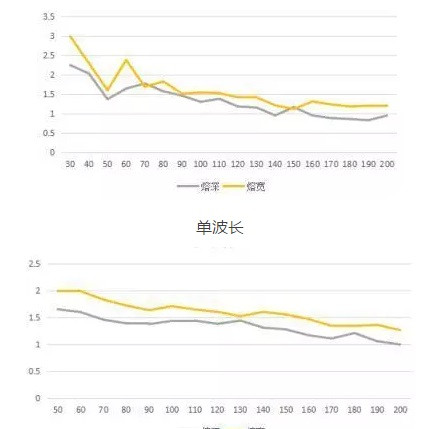

通過上述外觀，金相分析圖表曲線分析得出多波長更利于激光焊接。首先焊縫外觀表面更加均勻，焊接效果更加穩(wěn)定，而且存在的缺陷要明顯少于單波長。在形貌特征上產(chǎn)生的飛濺附著物明顯少于單波長的，并且加上金相圖以及圖表的趨勢變化看出多波長的激光焊接明顯更加穩(wěn)定。

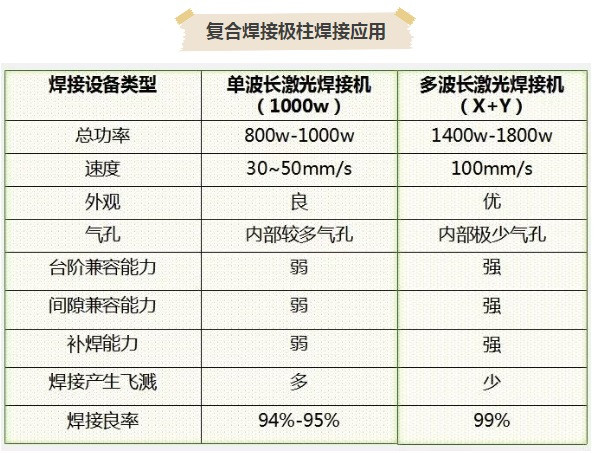

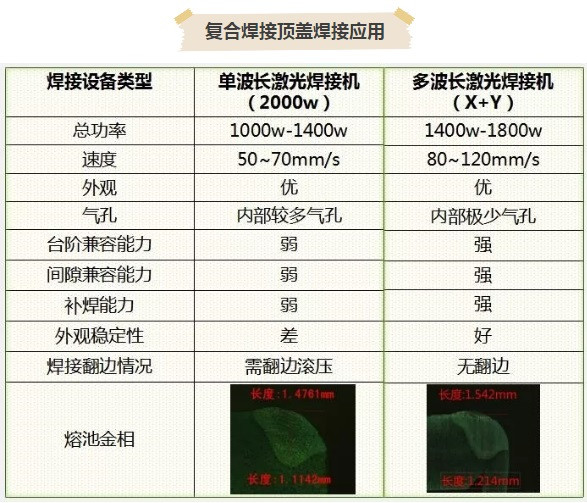

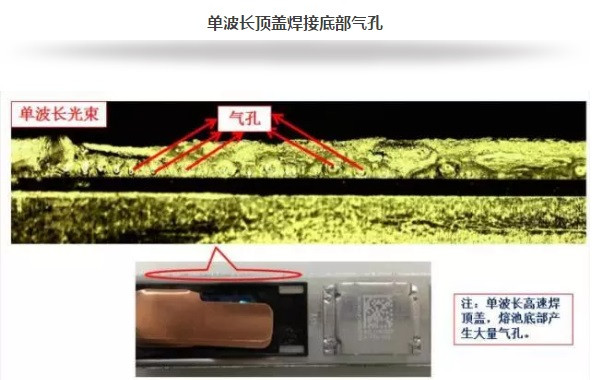

復合焊接頂蓋焊接應(yīng)用

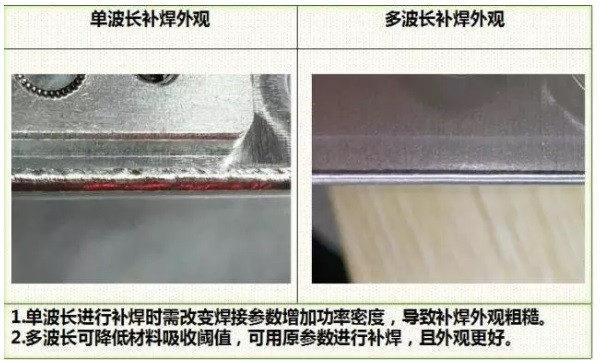

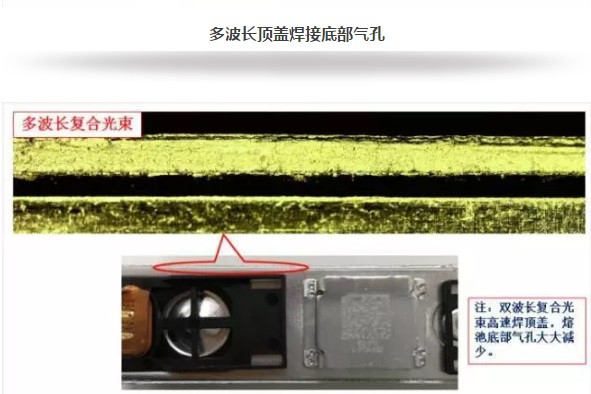

轉(zhuǎn)載請注明出處。
相關(guān)文章
熱門資訊
精彩導讀
關(guān)注我們
