在機器視覺系統檢測中,選擇適合視覺光源非常重要,他將直接影響檢測結果的精度及準確度。光源的顏色是多樣的,在產品檢測應用中要根據具體的檢測目標來選用適合的顏色,本文將為您介紹彩色濾鏡技術在視覺檢測中的應用原理及應用實例。

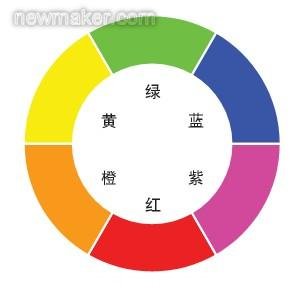

下圖為色環,它顯示各種色彩之間的關系。相鄰的色彩(如藍、綠)稱為相似色,使用相似色給目標照明時,目標強烈反射光線,使之看起來比較明亮;相對的色彩(如綠、紅)稱為互補色,使用互補色給目標照明時,反射系數低,使目標看起來比較黯淡。因此,目標的顏色與照明之間的關系可以極大的影響視覺檢測中所捕獲圖像的對比度。

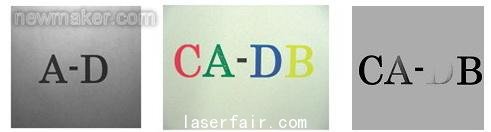

如下圖示,基于視覺技術的字符檢測,如果使用紅色濾鏡觀察紅色字符,這些字符會消失,但在檢測背景中瑕疵的同時需要忽略字符時,這便十分有效;如果使用藍色濾鏡觀察黃色字符,由于藍色與黃色是互補色,這些字符看起來會是黑色,但在檢測白色背景上的黃色瑕疵時,這十分有效。
使用相似色濾鏡時 使用紅色濾鏡時 使用藍色濾鏡時 使用互補色濾鏡時
