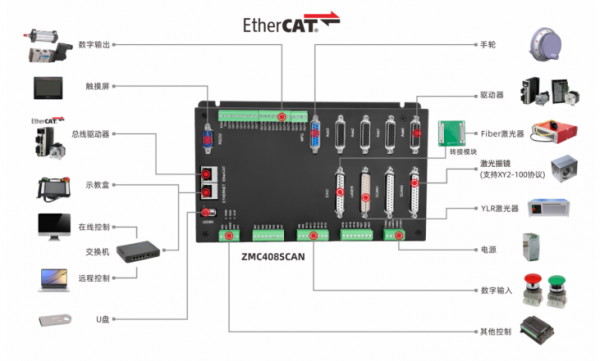

ZMC408SCAN系列是正運動技術推出的激光振鏡運動控制器，集成了復雜的運動控制和振鏡控制等功能，是一款可同時控制電機軸運動、振鏡軸運動、激光能量控制等的專業控制器。這款可在一臺設備上完成激光振鏡打標、激光焊接或者激光軌跡切割的功能的控制器，廣泛應用于金屬或非金屬的大幅面拼接打標及切割、普通振鏡打標及切割、XY+振鏡軸聯動無拼接打標及切割、3C電子和鋰電行業的激光微焊接等場合。

本文將通過介紹ZMC408SCAN這款產品，來詳解其在激光領域的相關應用。

一、ZMC408SCAN產品功能介紹

1.ZMC408SCAN的振鏡功能

ü XY2-100的振鏡控制協議，刷新周期10us-50us；

ü 兩組二軸激光振鏡的直線插補、圓弧插補及連續軌跡加工等輸出；

ü 簡單的振鏡工藝參數設置，降低客戶的開發難度；

ü 振鏡矯正功能、振鏡反饋閉環，保證激光加工的精度。

2.ZMC408SCAN的激光控制

ü 1個激光電源控制接口，支持IPG YLR、YLS等類型激光器；

ü 1個可配置擴展IO接口，通過轉換板可外置擴展SPI、FIBER等其他類型激光器；

ü O-10V模擬量輸出、高速PWM輸出可控制激光能量；

ü 可實現PWM輸出、模擬量輸出與運動速度的同步。

3.ZMC408SCAN的運動控制

ü 8軸EtherCAT總線軸/脈沖軸/振鏡軸控制，可混合插補；

ü 多維硬件位置比較輸出，位置同步輸出PSO功能；

ü 電子凸輪、同步跟隨、直線插補、圓弧插補、連續軌跡加工、30+種機械手正逆解算法等；

ü 專用MPG手輪接口，支持 5-24V 手輪輸入。

二、ZMC408SCAN激光振鏡功能

激光振鏡打標、焊接、切割是利用高能量密度的激光對工件進行局部照射，使表層材料汽化或發生顏色變化的化學反應，從而留下標記、氧化焊接或者切割，可以打出各種文字、符號和圖案、切割不同材質成為不同形狀的工件、能量均勻平滑微焊接等。按照激光器類型和行業應用，市場主流可分為光纖激光打標、紫外激光打標、二氧化碳激光打標、二氧化碳激光切割、光纖激光切割等，廣泛應用于手機制造業、汽車行業、新能源、五金、家電、鐘表、醫療和食品包裝材料、電子元器件、陶瓷玻璃等行業。

激光振鏡是一種專門用于激光加工領域的特殊的運動器件，激光振鏡頭內包含的主要元件是激光發生器、兩個電機和兩個振鏡片，它靠?jī)蓚€(gè)電機分別控制兩個振鏡片X和Y反射激光，形成XY平面的運動，這兩個電機使用控制器上的振鏡軸接口控制。

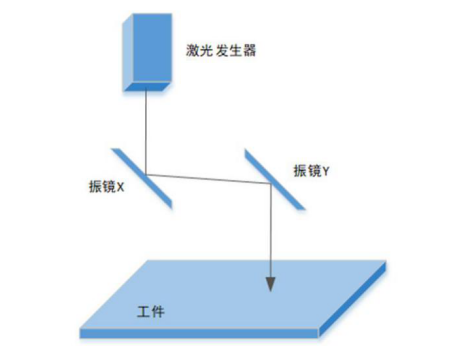

振鏡原理圖

激光振鏡不同于一般的電機，激光振鏡具有非常小的慣量，且在運動的過程中負載非常小，只需要帶動反射鏡片，系統的響應非常快。

ZMC408SCAN支持XY2-100振鏡協議，支持運動控制與振鏡聯合插補運動。同時支持XY2-100E振鏡協議，支持振鏡閉環，振鏡運動過程中會實施反饋mpos的振鏡位置，實現振鏡閉環，并且會對應報警。

三、ZMC408SCAN激光控制

ZMC408SCAN有專門的激光電源控制接口，支持IPG、YLR、YLS 等類型激光器，例如：IPG激光器使用模擬量控制能量，輸出信號為24V高電壓控制激光器輸出，因此控制器本身帶有一個特殊24V控制接口，內置模擬量控制激光器的動作，可通過接口直接與激光器相連接，控制對應動作。也可通過直接控制器發送激光、紅光、使能等輸出信號進行操作激光器讓激光器進行對應響應

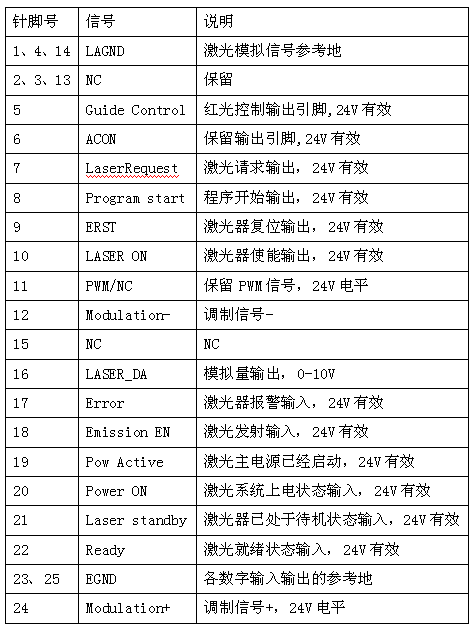

激光電源控制端口引腳定義：

四、ZMC408SCAN擴展IO接口

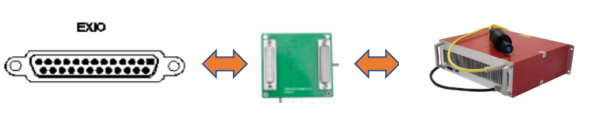

為了擴展控制其他類型激光器，408SCAN控制器本體上增設有一個擴展接口，以擴展fiber激光器為例，通過擴展接口進行連接擴展板，轉換TTL信號后進行對應控制激光器的激光使能、紅光開關以及8位數字量控制能量，使用指令配置EXIO接口，配置連接擴展板。

EXIO擴展接口介紹:EXIO同時映射到輸入與輸出；

指令原型:EXIO_DIR(isel, dirbit)

isel  -0(指定激光器類型，0為fiber激光器)

dirbit: 按位設置是否輸出, 0- 輸入, 1-輸出 (自定義配置轉接口對應的信號類型)

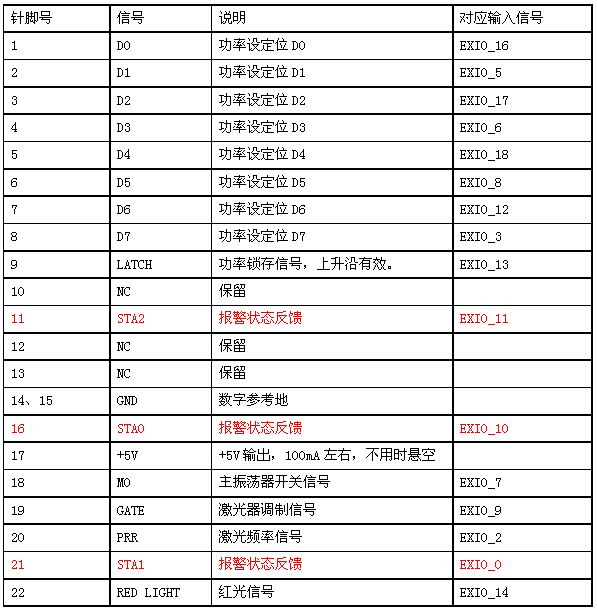

EXIO接口經轉換板轉接之后，對應激光器引腳如表所示，表中紅色字體為輸入信號，其他為輸出信號

五、ZMC408SCAN的PSO功能

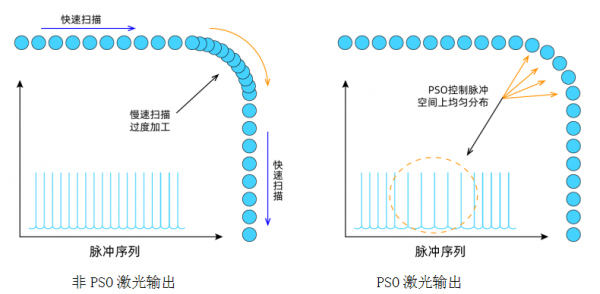

PSO(position synchronized output)即位置同步輸出，通過采集實時的編碼器反饋(或輸出的脈沖)進行位置比較，與激光器同步輸出信號進行相位同步，在運動軌跡的所有階段以恒定的距離(而非時間)間隔觸發輸出開關，包括加速、減速和勻速段，從而實現脈沖能量均勻地作用在被加工物體上。

PSO功能的引入能夠在整個運動軌跡中以固定的距離觸發輸出信號而不考慮總體速度，即在直線部分以很快的速度運動，而在圓角部分減速，通常圓角加工部分在整個加工過程中占有比較小的部分，這樣在保證加工效果的同時，就可以最大限度地提高產能。

  ZMC408SCAN支持硬件比較輸出、硬件定時器、運動中精準輸出，比較主軸帶編碼器輸入時，自動使用編碼器位置來觸發，可以使用MOVEOP_DELAY參數來調整輸出準確時刻，提高加工的精度。

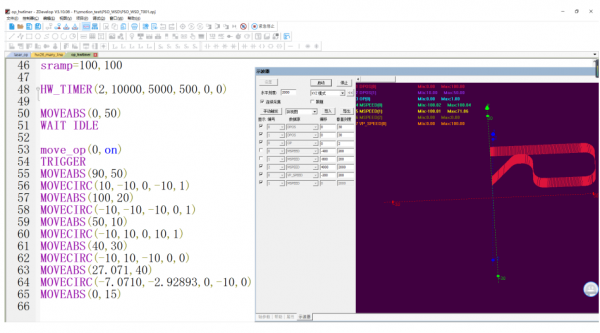

ZMC408Scan 激光加工的PSO的程序

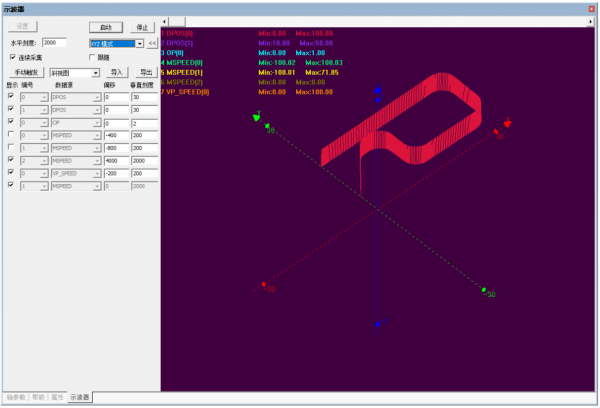

ZMC408Scan 激光加工的PSO的3D顯示

六、ZMC408SCAN振鏡+運動控制的實現方式

通過ZDevelop開發平臺，用戶能夠很容易地對ZMC408SCAN振鏡運動控制器進行振鏡控制、激光能量控制、運動控制。除了使用ZDevelop軟件，還可以使用其他上位機軟件開發，ZMC408SCAN使用一套API函數，支持C++、C#、LabVIEW、Python、Delphi等開發語言，支持VC6.0、VB6.0、Qt、.Net等平臺，支持Windows、Linux、WinCE、iMac等操作系統。ZMC408SCAN振鏡控制+運動控制一體化的硬件和統一開放的開發環境，提升開發效率，縮短開發周期，應用更簡單，成本更經濟。

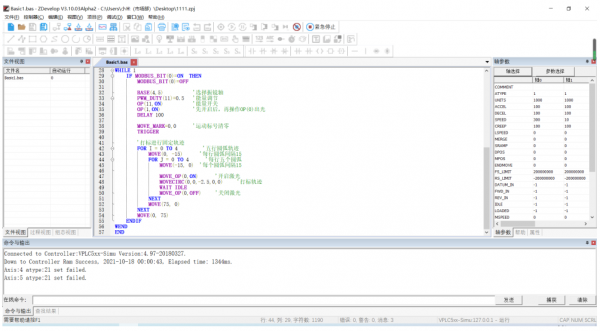

1. 基于ZDevelop軟件的激光振鏡應用開發方式

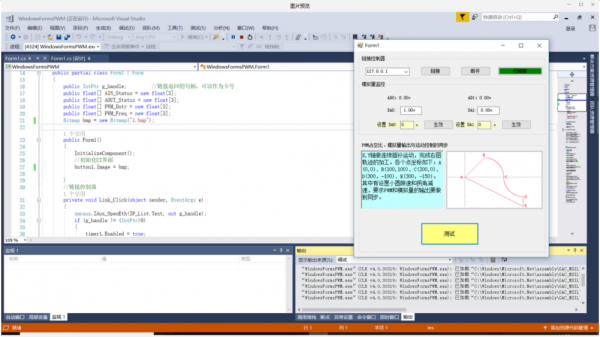

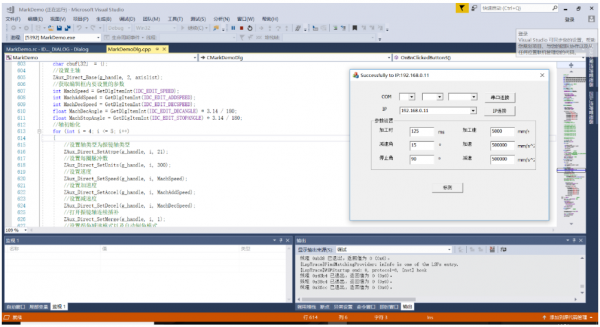

2. 基于PC軟件的激光振鏡應用開發方式

3. 基于PC+ZDevelop的前瞻小線段加工與PSO輸出的同步

七、方案和產品優勢

l 集成專有振鏡軸接口、激光電源控制接口、PWM和模擬量等激光能量控制方式、運動控制、IO控制于一體，集成度高；

l IO擴展接口，可支持不同類型和接口的激光器，適用性廣；

l 精準輸出實現位置同步輸出PSO，提前、延時開光激光，提升加工精度；

l EtherCAT總線運動軸、脈沖軸、振鏡軸可以實現混合插補、聯動插補，選擇性多。
