挑戰:

　　為丹佛斯太陽能逆變器產品和印刷電路板（PCB）開發一個靈活的生產測試解決方案,以便在全球范圍內更好地通過合同的方式進行生產。

　　解決方案:

　　結合NI PXI與PCI硬件,使用NI TestStand和LabVIEW軟件來開發一個用于測試印刷電路板和太陽能逆變器的標準測試系統。

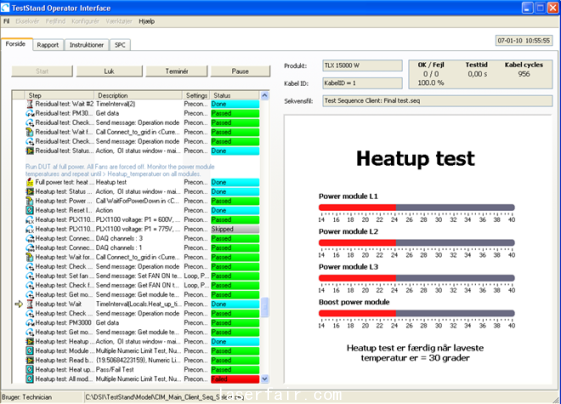

丹佛斯太陽能逆變器測試系統的操作界面

　　"通過使用全部來自NaTIonal Instruments的開發工具,我們開發了一套個完整的解決方案,涵蓋從印刷電路板測試到最終產品包裝站的全部測試需要。"

　　用于快速增長的太陽能市場的逆變器

　　丹佛斯太陽能逆變器開發和制造并網逆變器,將太陽能電池板產生的直流電轉換成交流電。我們也有用于監測太陽能能源系統的產品,以實現最優的能量輸出和投資回報率。

　　我們的業務集中在快速增長的歐洲太陽能市場。由于業務迅速增長,我們的目標是設計生產流程,以滿足日益增加的生產量要求。我們所要關注的關鍵領域之一,就是我們的測試環境。

　　尋找一個靈活的并得到廣泛支持的測試系統

　　我們以往的生產和PCB測試系統是基于一個專有的測試引擎,它不支持在國際范圍內擴大我們的制造業務。我們尋求一個可以廣泛使用的測試環境,包括國際支持和服務,因?yàn)槲覀兿Ｍ苊庥闪悴考?shù)量和服務有限而造成代價高昂的生產中斷。此外,我們?cè)O(shè)定了一個目標以開發一套測試架構,讓我們可以測試任何類型的逆變器。

　　在分析了市面上現有的測試軟件和硬件平臺之后,我們決定在NI TestStand和LabVIEW軟件環境下實現我們生產測試平臺的規范化。這些滿足行業標準的測試軟件工具,為我們提供了在本地和全球范圍外包測試開發和服務時所需的靈活性和能力。

　　對于儀器,我們使用基于PXI和PCI系統的NI數據采集（DAQ）和總線接口模塊。該解決方案在需要擴展系統時非常簡便,只需最低程度的改動。如果我們需要一個新的測試儀器,只要添加一個新的模塊即可,而無需增加系統的尺寸。

　　與National Instruments聯盟伙伴一起設計測試系統

　　為了設計系統的架構和開發整個環境,我們與NI聯盟伙伴CIM工業系統A / S公司協同工作。這家公司是領先的技術合作伙伴,擁有超過10年基于NI TestStand測試測量解決方案的開發經驗。其測試開發能力和對我們投資的回報提供了一個非常好的解決方案。

　　對于我們的測試解決方案,CIM設計了大量自定義的NI TestStand步驟類型,使它很容易就能夠添加新的測試。CIM也為我們定制了NI TestStand的過程模型,包括為所有儀器設計的自定義步驟類型,和自定義的錯誤處理。該公司還增加了一個Web服務接口來檢索我們公司的Axapta ERP系統的數據指定的測試范圍。

　　兩套硬件安裝

　　我們有兩套不同的硬件配置,一個用于PCB測試,另一個用于逆變器的最終測試。PCB測試儀是建立在NI PXI-1044 14槽機箱的基礎上。我們使用NI PXI-6704模擬輸出模塊,作為被測設備（DUT）的激勵輸入,使用一塊NI PXI-6229多功能數據采集（DAQ）設備測量模擬響應。我們也使用NI PXI-8433/2和PXI-8432 / 2 用于與被測模塊進行RS485和RS232通訊。兩個開關模塊,NI PXI-2566和PXI-2503,在系統中用于信號路由,而NI USB-8451模塊用于測試DUT的I ² C連接。

　　在最終測試系統中,我們使用PXI-6229PCI版本的數據采集模塊來測量溫度、電壓和電流信號。該模塊的數字通道用于控制門鎖繼電器和讀回門傳感器的信息。此外,數字輸出也可以控制將直流電源和電網連接到待測逆變器的繼電器。該模塊的模擬輸出通道用于提供DUT所需的電壓和電流信號,并控制直流電源的輸出電壓和電流范圍。此測試階段還需要一些RS485通訊,因此,我們使用了PXI-8433/2模塊。

　　測試系統標準化項目的成果

　　除了PCB和最終測試系統,我們?cè)谖覀兊臉?biāo)簽和包裝站也使用了NI TestStand與LabVIEW。通過使用全部來自于NI的開發工具,我們開發了一個完整的解決方案,涵蓋從PCB到最終產品包裝站的測試需要。今天,雖然對NI TestStand與LabVIEW的了解有限,但我們擁有了一套靈活的測試系統,在其中我們可以為我們的所有產品創建和編輯測試序列。
