日本圖研與Lattice Technology（總部：東京）合作開發出將印刷電路基板（PCB）的CAD數據轉換成輕量化3D數據格式XVL的工具“ODB++ XVL Converter”，已于2013年12月16日免費發布。

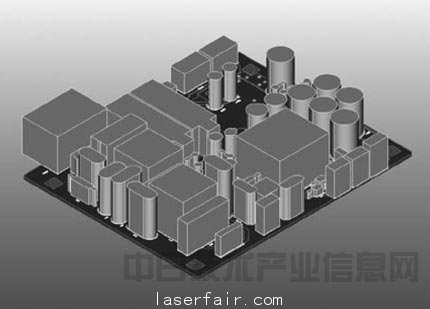

     使用這款工具可以把數據交換格式“ODB++”的PCB數據轉換成XVL。ODB++的特點是可以保留部件的高度、屬性等信息。而新工具的作用，是利用高度信息，通過立方體和圓筒等，立體表現部件的形狀，并將其轉換成XVL。很多CAD都能輸出ODB++格式，不只是圖研的PCB設計CAD“CR-5000”、“CR-8000”，澳大利亞Altium、美國Cadence Design Systems、美國明導國際的CAD輸出的數據也可以轉換。

     通過立體觀察PCB，可以直觀地發現當連接器等需要手工插入的部件（無法使用貼片機自動插入的部件）附近有高度較大的部件，可能阻礙操作的情況。制作的XVL數據輸入到“XVL St udi o Z”（圖研與Lattice Technology合作開發）等軟件中，可以對靜電的爬電距離、絕緣距離進行檢驗。通過使用“XVL Studio”（Lattice Technology）系列，還可以利用XVL數據制作立體插圖、作業指導書、工程動畫等。
