淺談PCB線路板的3D打印

星之球科技 來源:3DScienceValley2021-01-14 我要評論(0 )

高瓴資本的張磊在《價值》這本書中提到,真正好的投資,從某一維度上看其收益在短期內可能有限,但是如果把時限拉長,或者從不同維度,不同系統來看,從范式轉移的動態...

高瓴資本的張磊在《價值》這本書中提到,真正好的投資,從某一維度上看其收益在短期內可能有限,但是如果把時限拉長,或者從不同維度,不同系統來看,從范式轉移的動態角度來看,其收益可能已經在不斷飛速增長。

從價值創造的角度來看待范式轉移的潛力和技術發展前景,本期,3D科學谷與谷友來一起領略悄悄掀起了范式轉移一角的PCB線路板的3D打印。

掀起范式轉移一角

如今,PCB仍采用傳統的減材工藝制造,通常PCB的整個表面都鍍有銅,不需要銅的區域則從板上蝕刻掉。這就像將一塊木頭的很多材料去除掉以得到所需的形狀和結構,在此過程中有很多浪費。

3D打印-增材制造與減材的方式剛好相反,可以根據需要構建材料,不是先蝕刻掉FR4基板上的銅,而是從薄的FR4基板開始,然后用導電墨水添加銅跡線。這帶來了材料的節約,3D打印-增材制造可以減少多達90%的材料成本和浪費,并釋放了設計和創新的自由。而在3D科學谷看來,正是這種特點,使得3D打印PCB具備了范式轉移的潛能。

節約材料、更環保

根據Autodesk-歐特克,采用增材制造工藝制造的電路板可提供:

- 更高的板密度,走線分布在較小的區域。

- 一致的走線定義和走線寬度可以改善信號完整性。

- 更薄,更靈活的電路非常適合可穿戴應用。

- 電氣和機械性能更加一致。

- 具有柔性/剛性電路和變化的走線厚度的電子產品具有更好的質量控制。

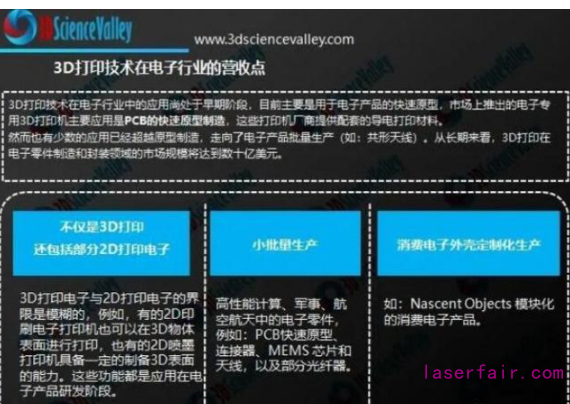

電子產品有兩種增材制造解決方案-3D打印和2D打印。在3D打印中,電路板是使用各種導電墨水,凝膠和以納米顆粒水平制造的基材逐層從頭開始打印的。

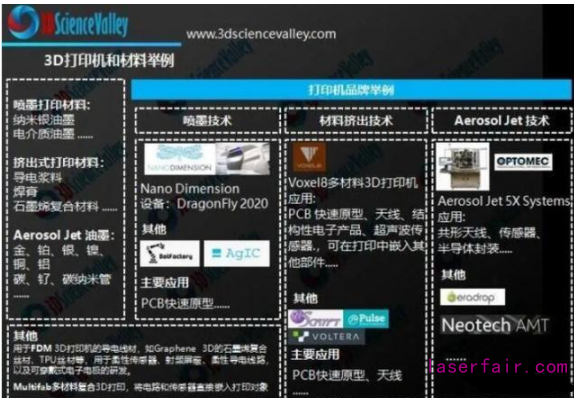

根據3D科學谷發布的《3D打印與電子產品白皮書》,電子方面的打印機包括噴墨技術,材料擠出技術以及Aerosol Jet技術等。


硬件與軟件共發展

PCB的3D打印仍然是非常新的,主要是由于材料復雜性和擠出要求。

l Nano Dimension

根據3D科學谷的了解,2019年DragonFly Pro 3D打印系統已經制造出世界上第一個通過3D打印的PCB側裝技術。DragonFly的精密增材制造系統能夠在PCB的頂部,底部和側面3D打印和焊接元件。這種制造能力為PCB增加了寶貴的空間,從本質上講,這意味著設計工程師可以通過在電路板側面安裝時添加元件來增加電路板的功能,而不會增加PCB本身的尺寸。

DragonFly LDM 打印技術是Nano Dimension 于2019年7月24日推出的突破性系統。DragonFly LDM憑借屢獲殊榮的DragonFly Pro系統的功能,采用了最新的專有專有技術,可實現24/7全天候不間斷3D打印。改進之處包括新的高級打印頭軟件管理算法以及每幾個小時自動清潔打印頭的功能。

l Voltera

根據3D科學谷的了解,另一方面在增材制造領域,還有2D噴墨式打印。這些機器使用的打印頭可在平坦的水平基板上打印導電跡線。

Voltera是2D PCB打印領域的領導者之一,該公司生產V-One PCB打印機。該打印機可以生產雙面PCB原型,分配焊膏,甚至可以用作組件組裝的回流焊爐。

V-One中使用的墨水是90%的銀,即使在高達5 GHz的頻率下,也非常適合數字和低功率應用。Voltera軟件允許從Autodesk Fusion 360的EAGLE導入現有的CAM文件。將設計加載到軟件中后,只需確定板上的2個功能部件進行對齊即可完成工作。

l Autodesk Fusion 360

需要注意的是這些桌面型PCB 3D打印機需要與設計實現無縫銜接。

Autodesk Fusion 360的Eagle軟件是一款強大實用的PCB印刷電路板設計軟件,軟件包含了原理圖編輯器、PCB編輯器和自動布線器等模塊。
